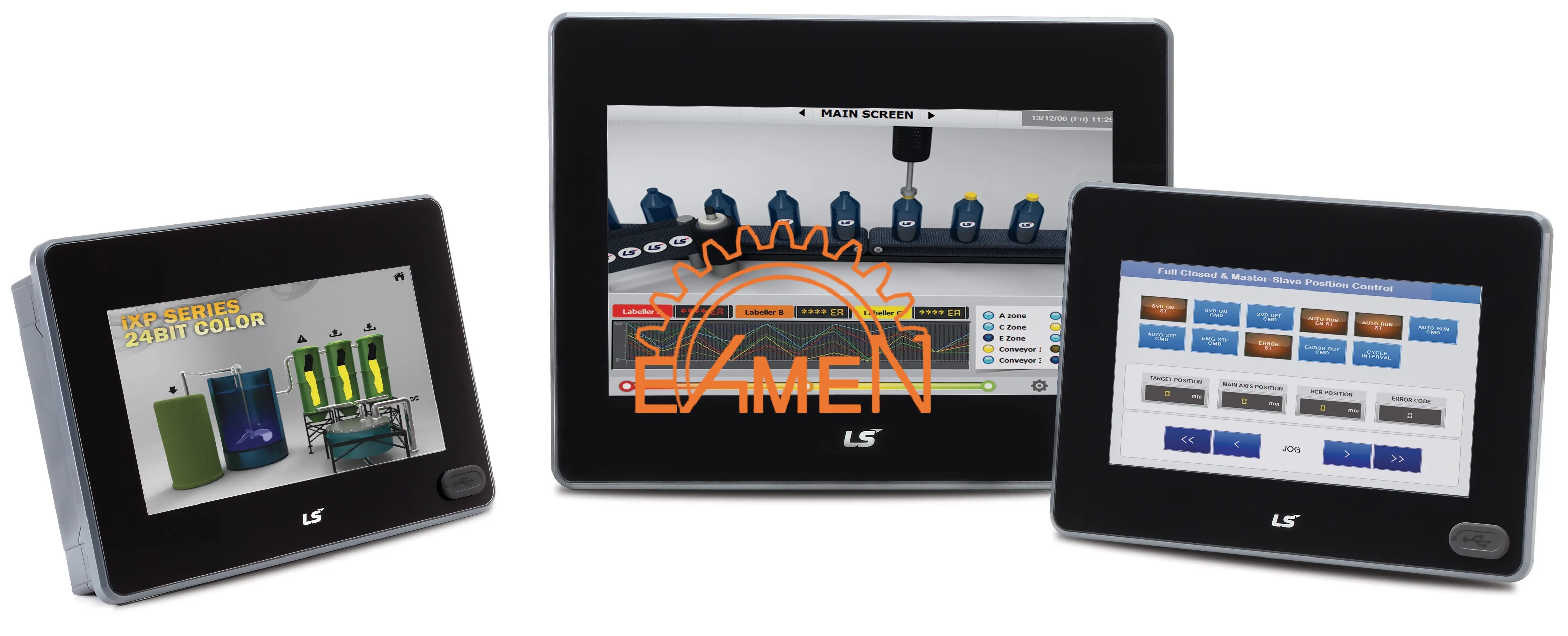

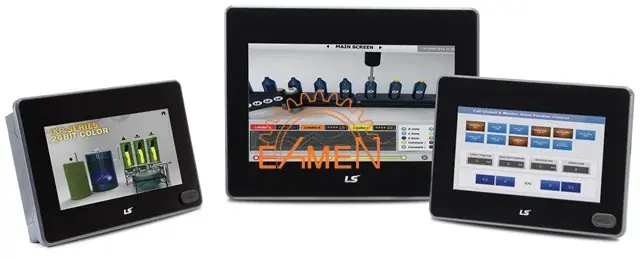

HMI LS مدل EXP2 : نسل جدید HMI های اقتصادی LS

HMI LS مدل EXP2 جدید ترین سری HMI های LS (جایگزین مدل EXP2 ) است که برای کارکرد در صنعت از 4 الی 10 اینچ موجود می باشد.

مزیت HMI LS مدل EXP2 نسبت به EXP

دانلود پروژه	تغییر صفحه	راه اندازی	رندر گرافیکی

از جمله مزیت های دیگر پنل EXP2 می توان به نمایش عمودی در صفحه HMI و همچنین مشاهده فایل های PDF, FTP و VNC اشاره کرد.

نام گذاری HMI های EXP2

EX	–	D	0	0	04	–	2	EXP
⑦		⑥	⑤	④	③		②	①

⑤ ظرفیت مموری SD و پروتکل ارتباطی		① نوع
مدل استاندارد : RS-232c/RS-485/RS-422/Ethernet	0	XGT
مدل پیشرفته : RS-232c/RS-485/RS-422/Ethernet/Micro SD	1	② سری تولید
مدل ساده : RS-232c/RS-485/RS-422	2	نسل دوم
⑥ تغذیه		③ سایز LCD
24 V DC		10.9CM(4.3”)	04
⑦ استاندارد		14.2cm(5.6”)	05
IP66, UL Type 4X	EX	17.8cm(7”)	07
		25.5cm(10.1”)	10
		④ سیستم عامل HMI
		WIN CE 7.0 (CORE)	0
		WIN CE 7.0 (PRO)	1

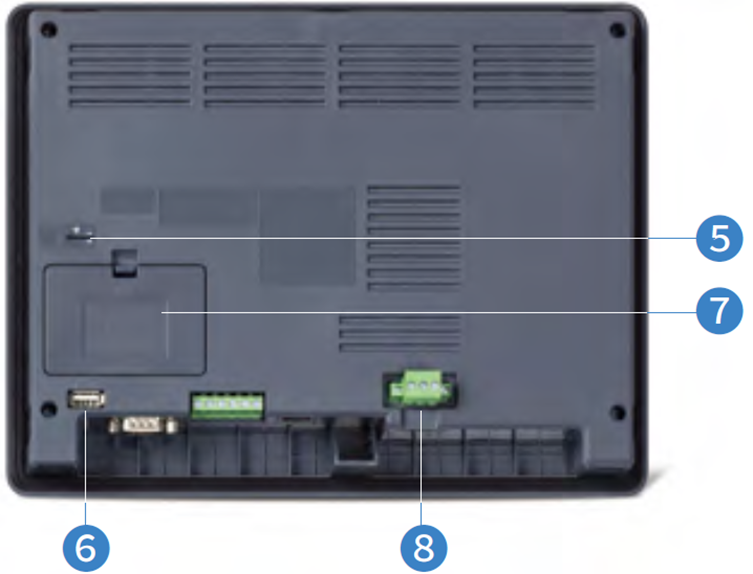

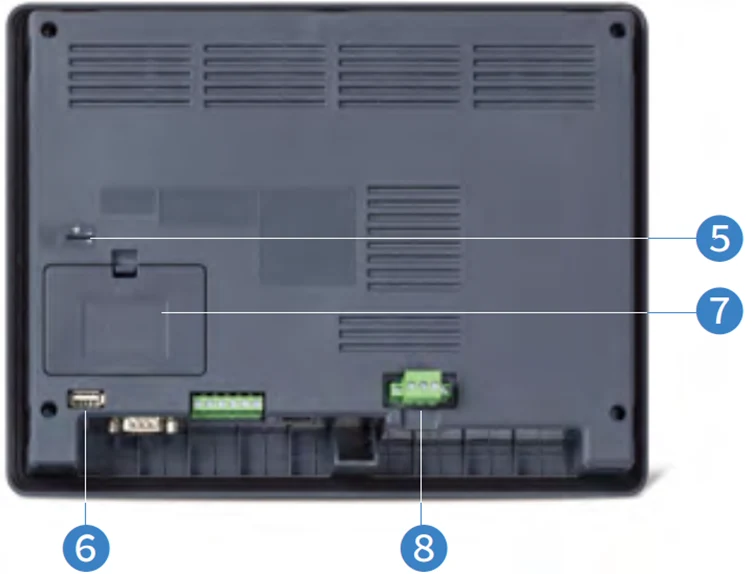

شماتیک سخت افزار HMI برند LS مدل EXP2

4- نوع USB
– آپلود و دانلود پروژه – آپدیت HMI – ذخیره داده های صفحه نمایش/ اطلاعات پروسه و تنظمیات تعریف شده
5- SD کارت میکرو
– ما به واسطه کارت میکرو SD داده ها مانند خطاها/داده های عملیاتی/ تنظیمات اولیه و داده های صفحه نمایش ذخیره و بک آپ می گیرم – ارسال و دریافت دیتا پروژه
6 – میزبانی USB
-دستگاه توسط usb اطلاعات نمایشگر، داده‌های عملیاتی و پارامترهای تنظیم‌شده را در حافظه ثبت می‌نماید – درگاه usb دیتای پروژه ذخیره و انتقال می دهد – مناسب جهت ارتباطات USB: موس، کیبورد و پرینتر
7- کاور باطری
– تعویض باطری و…
8- ترمینال تغذیه
– تغذیه ورودی 24 ولت

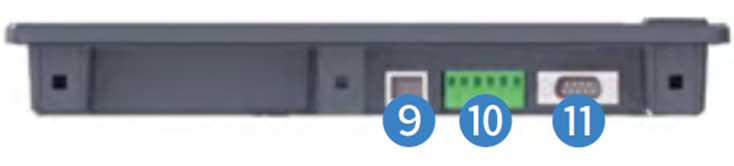

9- ترمینال اترنت
– اترنت : 10Base-T/ 100Base-TX 1- ارسال دیتا پروژه 2- ترمینال اترنت دیتا های پروژه و اطلاعات پشتیبانی دریافت می کند 3- ارسال XP-RUN TIME 4-ارتباط با کنترلر /PLC

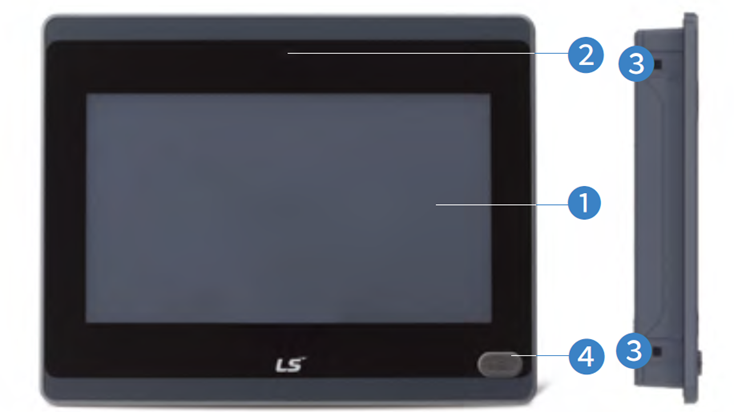

10- کانکتور COM3	1- صفحه نمایش
– ارتباط با کنترلر یا PLC (RS422/485)	– تاچ پنل آنالوگ
11- کانتکتور COM2 و COM1	2- LED تغذیه تاچ پنل
– ارتباط با کنترلر یا PLC (RS422/485)	– نشانگر شرایط HMI
	3- جایگاه نصب پنل

مشخصات فنی HMI LS سری EXP2

آیتم		EXP20400		EXP20500	EXP20701	EXP20702		EXP21001D
صفحه نمایش		TFT color LCD
سایز صفحه		4.3 اینچ	5.6 اینچ		7 اینچ			10.1 اینچ
رزولیشن (پیکسل)		272*480		480*640	480*800			600*1024
رنگ		16.7 میلیون		65536	16.7 میلیون رنگ
زاویه دید		چپ و راست :60 درجه ، بالا : 40 درجه ، پایین :60 درجه			چپ و راست :70 درجه ، بالا : 50 درجه ، پایین :70 درجه
تاچ پنل		چهار سیمه ، آنالوگ
روشنایی پس زمینه		LED (از خاموشی خودکار پشتیبانی می کند)
ظرفیت روشنایی پس زمینه		50000ساعت		20000 ساعت	50000ساعت			30000 ساعت
صدا		بلند گوی مغناطیسی (85 دسیبل)
پروسسور		800 مگا هرتز
حافظه	حافظه طراحی	64 مگا بایت
	حافظه عملیاتی	512 مگا بایت
	حافظه پشتیبان	128 KB
نوع ذخیره اطلاعات		Date / Time data, Logging / Alarm / Recipe data, Non-volatile devices *توضیح1
ظرفیت باطری		حدود سه سال و بالاتر (در دمای محیطی50 درجه سانیتگراد)
ETHERNET		یک پورت اترنت ( استاندارد IEEE 802.3)، سرعت 10 یا 100 مگابیت در ثانیه (بسته به نوع کابل و دستگاه متصل)				–		یک پورت اترنت ( استاندارد IEEE 802.3)، سرعت 10 یا 100 مگابیت در ثانیه (بسته به نوع کابل و دستگاه متصل)
پورت USB		یک کانال (برای اتصال موس ، پرینتر، کیبورد و…)
		یک کانال برای دانلود و آپلود فایل های پروژه
SD کارت میکرو		–			یک ورودی		–	یک ورودی
شبکه های ارتباطی		یک کانال RS-232C ، یک رابط RS-485 و یک اینترفیس RS-422/485
انیمیشن		امکان نمایش فایل های GIF
سایز		32.5102128	36.1132.5165		44.4154208			35.1218276
توان مصرفی (وات)		4		5.5	6

*توضیح1 : در اینجا به سه نوع داده کلیدی که سیستم پشتیبان‌گیری می‌کند اشاره می‌کنیم:

Date/Hour Data (داده تاریخ/ساعت): شامل اطلاعات مربوط به تاریخ و ساعت دستگاه HMI می باشد. این اطلاعات برای ثبت رویدادها، گزارش‌ها و سایر مواردی که نیاز به زمان دقیق دارند، مهم است.
Logging/Alarm/Recipe Data (داده‌های ثبت/آلارم/دستورالعمل):
- داده‌های ثبت: شامل اطلاعات مربوط به عملکرد دستگاه، تغییرات پارامترها و سایر داده‌های ثبتی در طول زمان می باشد. این داده‌ها برای تحلیل عملکرد، عیب‌یابی و بهبود فرآیندها استفاده می‌شوند.
- داده‌های آلارم اطلاعات هشدارهای فعال در دستگاه را نمایش می‌دهد. این اطلاعات برای شناسایی و رفع مشکلات احتمالی در فرآیندها استفاده می‌شوند.
- داده‌های دستورالعمل: شامل تنظیمات و پارامترهای مختلفی است که برای کنترل فرآیندها استفاده می‌شوند. این داده‌ها می‌توانند شامل تنظیمات دما، فشار، سرعت و سایر پارامترهای مرتبط با فرآیند باشند.
Nonvolatile Device (دستگاه غیر فرار): به حافظه‌ای اشاره دارد که اطلاعات را حتی پس از قطع برق دستگاه حفظ می‌کند. این نوع حافظه برای ذخیره تنظیمات دائمی، برنامه‌ها و سایر داده‌های مهم استفاده می‌شود.

به طور خلاصه، قابلیت “Backup Data” در تاچ پنل به کاربر اجازه می‌دهد تا اطلاعات مهم مربوط به تاریخ و ساعت، عملکرد دستگاه، هشدارها و دستورالعمل‌ها را به طور منظم پشتیبان‌گیری کند. این امر از از دست رفتن اطلاعات در صورت بروز مشکل یا قطع برق جلوگیری می‌کند و به کاربر اطمینان می‌دهد که می‌تواند در صورت لزوم، اطلاعات خود را بازیابی کند.

خرید و لیست قیمت EXP2

برای خرید EXP2 شرکت LS، با ایمن سان (نماینده رسمی LS) تماس بگیرید تا در سریع‌ترین زمان، محصول را در هر نقطه از ایران تحویل بگیرید.
