اینورتر A1 برند IMASTER : کره ای پر توان

اینورتر A1 برند IMASTER مدل سنگین کار  محسوب می شود که با توجه به کیفیت مناسب و قیمت مقرون به صرفه ای که نسبت به درایو های اروپایی و برند های مطرح آسیایی دارد ، به عنوان یک رقیب قدرتمند شناخته می شود.

این درایو در جرثقیل های سقفی ،تاور کرین و آسانسورهای کارگاهی و میکسر ها به خوبی جواب خود را پس داده است و شرکت های بزرگ از اینورتر A1 برای رفع نیازهای خود جهت کنترل دور موتور استفاده می کنند.

ویژگی های  درایو A1 برند IMASTER

عملکرد گشتاور قدرتمند

از نظر گشتاور سرعت پایین و گشتاور بالا در تمام زمینه‌ها عملکرد قوی‌تر یا برابر با رقبا دارد.

• افزایش گشتاور اتوماتیک (Auto torque boost) 200 درصد در 3هرتز
• کنترل برداری بدون سنسور(Sensorless vector ) 200درصد در 1 هرتز

عملیات بافر انرژی قطع لحظه‌ای

زمانی که قطع ناگهانی رخ می‌دهد، انرژی برگشتی ناشی از اینرسی بار برای حفظ ولتاژ لینک DC و کاهش سرعت موتور استفاده می‌شود، بنابراین عملکرد عادی زمانی که برق دوباره وصل می‌شود، ممکن می‌گردد.

کنترل افت (Droop Control)

برای تأمین بار یکسان، درایو به تغییر گشتاور در هر یک از چندین موتور پاسخ می‌دهد تا سرعت را کنترل کند و به هر موتور این امکان را می‌دهد که بار یکنواختی را حفظ کند.

عملکرد محدود سازی اضافه جریان

حتی در مورد بار پله‌ای، امکان کنترل یکنواخت جریان خروجی و حفظ فرکانس خروجی به صورت ثابت وجود دارد.

عملکرد محدود سازی ولتاژ اضافه (جلوگیری از انرژی برگشتی)

در صورت وقوع مکرر انرژی برگشتی، امکان افزایش فرکانس خروجی موتور در زمان regenative و کنترل افزایش ولتاژ لینک DC وجود دارد.

عملکرد PLC

برنامه PLC برای انجام عملیات تکراری از ابتدا تا انتها بر اساس رویه کاری اجرا می‌شود. از طریق کنترل توالی ورودی/خروجی ساده، امکان اجرا بدون هیچ دستگاه خارجی وجود دارد.

کنترل PID

عملکرد کنترل خودکار «کنترل PID» این امکان را فراهم می‌کند که ضرایب تناسبی، انتگرالی و تفاضلی را تنظیم کنیم تا کنترل انعطاف‌پذیر و دقیقی پیاده‌سازی شود. این روش در کمپرسورها، پمپ‌های هیدرولیک و سایر سیستم‌های دارای فیدبک به کار می‌رود.

کیپد LCD

صفحه نمایش LCD گرافیکی از نمایش اطلاعات مختلف بر روی صفحه پشتیبانی می‌کند و استفاده از دکمه‌ها برای عملیات بسیار آسان است.

• از طریق تایمر RTC توانایی حرکت قابل برنامه ریزی را دارد.
• اتصال به PC از طریق پورت USB

چوک DC

• در درایو های 30 الی 132 کیلو وات به صورت داخلی موجود است
• با کاهش هارمونیک‌ها عملکرد قابل اعتماد دستگاه‌های خارجی متصل را بهبود بخشید.
• منبع تغذیه را بدون راکتور AC متصل کنید و ضریب قدرت را بهبود می یابد

فیلتر EMC داخلی

• فیلتر EMC داخلی نویز را کاهش می دهد.
• استاندارد 61800-3 C3 (کلاس A ) استاندارد CE را پاس می کند

عملکرد ایمنی

• عملکرد ایمنی با استانداردهای ایمنی مطابقت دارد.
• راحتی در دستیابی به استاندارد ایمنی در سطح سیستم با استفاده از عملکرد ایمنی داخلی که با EN ISO 13849-1 PLd و EN 61508 SIL2 (EN60204-1) مطابقت دارد

عملکرد ایمنی حفاظت قابل اعتمادی را فراهم می‌کند، در عین حال فضای کمتری اشغال کرده و هزینه‌ها را با حذف دستگاه‌های حفاظتی خارجی کاهش می‌دهد

مشخصات فنی اینورتر  IMASTER سری A1



مدل	نام درایو	عرض	ارتفاع	عمق
A1 – 016A – 4 – N	درایو A1 5.5 کیلو وات	180	400	235
A1 – 023A – 4 – N	درایو A1 7.5 کیلو وات	180	400	235
A1 – 032A – 4 – N	درایو A1 11 کیلو وات	180	400	235
A1 – 038A – 4 – N	درایو A1 15 کیلو وات	220	455	235
A1 – 045A – 4 – N	درایو A1 18.5 کیلو وات	220	455	235
A1 – 058A – 4 – N	درایو A1 22 کیلو وات	220	455	235
A1 – 075A – 4 – N	درایو A1 30 کیلو وات	270	550	265
A1 – 090A – 4 – N	درایو A1 37 کیلو وات	270	550	265
A1 – 110A – 4 – N	درایو A1 45 کیلو وات	295	650	265
A1 – 149A – 4 – N	درایو A1 55 کیلو وات	295	650	265
A1 – 176A – 4 – N	درایو A1 75 کیلو وات	345	760	275
A1 – 217A – 4 – N	درایو A1 90 کیلو وات	345	760	275
A1 – 260A – 4 – N	درایو A1 110 کیلو وات	385	800	275
A1 – 296A – 4 – N	درایو A1 132 کیلو وات	385	800	275



جهت آشنایی بیشتر با مشخصه های فنی اینورتر A1 برند ADT و سایر مشخصات می توانید کاتالوگ این محصول را مطالعه فرمایید.

نصب و راه اندازی درایو A1 برند ADT





نحوه کار و تغییر پارامترها از طریق کی پد:

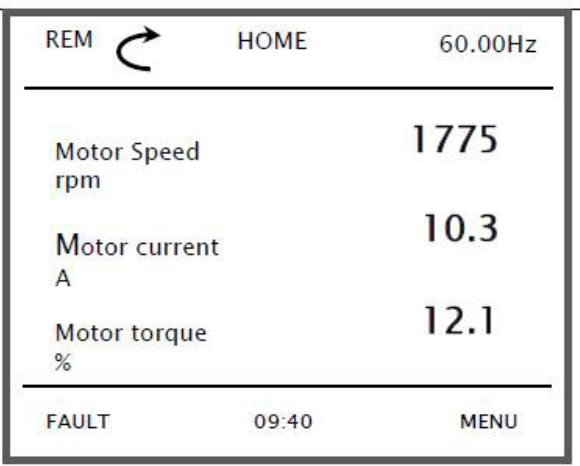

با وصل برق ورودی اینورتر صفحه HOME یعنی صفحه زیر نمایش داده میشود . برای ورود به صفحات دیگر و تغییر پارامتر مد نظر از کلیدRIGHT KEY که دقیقا زیر نوشته MENU قرار دارد استفاده می کنیم .

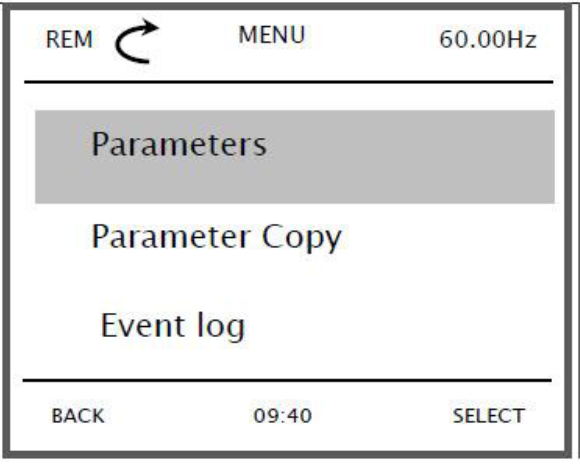

با فشار دادن کلید زیر MENU شکل زیر نمایش داده می شود.

صفحه فوق شامل شش گروه به قرار ذیل میباشد که برای جابجایی بین این گروهها از کلیدهای بالا و پایین استفاده  می نماییم.

• PARAMETERS : این گروه خود شامل 30 زیر گروه می باشد .
• Parameter Copy : جهت کپی مقادیر پارامترهای اینورتر به کی پد و یا بر عکس
• Event Log : مشاهده کلیه اتفاقات رخ داده شد بر روی دستگاه
• System Info : نمایش اطلاعات مربوط به سیستم و نرم افزار اینورتر
• Setting : جهت تنظیمات نحوه نمایش و نوع نمایش پارامترها روی lcd میباشد.
• Option : جهت تنظیمات نمایش پارامترهای صفه اصلی lcd میباشد.

منوال فارسی درایو A1 به شما برای برنامه ریزی اینورتر A1 برند IMASTER  کمک می کند.

لیست خطای درایو A1 برند IMASTER



کد خطا	نام خطا	دلیل خطا
oC	اضافه جریان	در حین قفل شدن موتور یا کاهش سرعت زمانی که جریان خروجی VFD بیش از حدود 200% از جریان نامی آن فراتر رود، مدار حفاظتی فعال شده و خروجی VFD متوقف می‌شود.
oC   یا SC	اتصال کوتاه	خروجی VFD دچار اتصال کوتاه شده است بنابراین این وضعیت باعث ایجاد جریان بیش از حد برای VFD می‌شود، بنابراین خروجی VFD خاموش می‌شود.
EtH	اضافه بار موتور	زمانی که جریان خروجی VFD باعث بار اضافی بر روی موتور می‌شود، بنابراین خطای حرارتی الکترونیکی در VFD خروجی اینورتر را قطع می‌کند.
IoLt	اضافه بار درایو	سیستم حفاظت حرارتی، ماژول‌های IGBT را تحت نظر دارد. VFD می‌تواند حداکثر 1 دقیقه با 150% بار HD یا 120% بار ND کار کند. این مدت زمان بسته به فرکانس حامل ، بار عملیاتی، دمای محیط و توان دستگاه تغییر می‌کند.
ov	اضافه ولتاژ لینک DC	اگر انرژی بازگشتی از موتور یا ولتاژ منبع تغذیه اصلی بالا باشد در نتیجه زمانی که ولتاژ لینک DC از مشخصات مورد نظر فراتر رود.، مدار حفاظتی فعال می‌شود تا خروجی VFD را قطع کند
Lv	افت ولتاژ لینک DC	زمانی که ولتاژ ورودی به زیر سطح تشخیص ولتاژ پایین می‌رسد، مدار کنترل به طور عادی عمل نمی‌کند. بنابراین زمانی که ولتاژ ورودی زیر مشخصات باشد، خروجی VFD قطع می‌شود.
E2PE	خطای EEPROM	VFD در صورت شناسایی  مشکلی در EEPROM (دلیل نویز خارجی، افزایش دما بیش از حد یا عوامل دیگر)، خروجی را قطع می نماید.
CE	خطای ارتباط	خطای ارتباطی بین VFD و اپراتور . اگر سیگنال ریست بیش از 4 ثانیه ادامه یابد، این اتفاق خواهد افتاد.
ot	اضافه دمای IGBT	زمانی که دما در مدار اصلی به دلیل توقف فن خنک‌کننده افزایش می‌یابد و خروجی VFD قطع می‌شود.
PF	از دست رفتن فاز در تغذیه	یک تابع که افت فاز را در منبع AC ورودی تشخیص می‌دهد. تشخیص با استفاده از نوسانات ولتاژ DC در مدار اصلی انجام می‌شود. همچنین، در صورت کاهش کیفیت خازن‌های اصلی نیز ممکن است این اتفاق بیفتد.
GF	خطای زمین	زمانی که هنگام استارت دستگاه خطای زمین تشخیص داده می شود و خروجی قطع می گردد.
FF	خطای فن	این ایراد زمانی رخ می دهد که فن اینورتر نمی چرخد
ovSF	عدم توانایی در کنترل OVS	زمانی که عملکرد OVS فعال است و فرکانس خروجی OVS در حین زمان تنظیم،  بالاتر از حداکثر فرکانس خروجی OVS است.
EE1~EE5	خطای خارجی	زمانی که تجهیزات خارجی دچار خطا می‌شود، VFD سیگنال مربوطه را دریافت کرده و خروجی را قطع می‌کند.
SAFE	خطای ورودی ایمنی	هنگامی که ترمینال ایمنی اینورتر باز می شود.
oLdt	اضافه بار سیستم	زمانی که این ویژگی فعال است، جریان خروجی درایو بیشتر از سطح تشخیصی تعیین‌شده برای آن است.
uLdt	بی باری سیستم	در حالت فعال این قابلیت، سیستم هنگامی که جریان خروجی از حداقل مقدار تنظیم‌شده (Threshold) کمتر شود، وضعیت هشدار را ایجاد می‌کند.
brot	اضافه بار مقاومت ترمز	زمانی که میزان درگیری مقاومت ترمز از duty cycle مقاومت ترمز فراتر رود، این خطا رخ خواهد داد و مدار به گونه‌ای طراحی شده است که مقاومت ترمز را از گرم شدن بیش از حد محافظت کند.



جهت رفع ایراد اینورتر A1 برند IMASTER  و سایر اطلاعات می توانید به بخش Trouble Shooting منوال انگلیسی درایو A1  مراجعه کنید.



جمع بندی

درایو A1 به عنوان یک درایو سنگین کار با توجه به خدمات پس از فروش فوق العاده ای که در بازار ایران دارد به عنوان یک اینورتر مقرون به صرفه و با کیفیت شناخته می شود، از این رو جهت خرید و دریافت مشاوره برای انتخاب اینورتر با کارشناسان شرکت ایمن سان صحبت فرمایید.
