قیمت و خرید اینورتر GD20 برند INVT

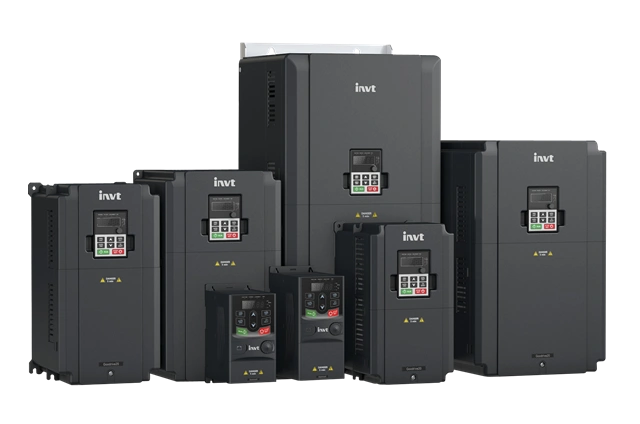

اینورتر GD20  برند INVT  : اینورتر سنگین کار بی ادعا

سری Goodrive20  با بهره‌گیری از فناوری کنترل برداری بدون سنسور، از عملکرد عالی درایو و کنترل برخوردارند. این محصولات با پیکربندی‌های سخت‌افزاری پیشرفته و قابلیت‌های نرم‌افزاری غنی، قابلیت استفاده و اطمینان‌پذیری را بهبود بخشیده‌اند و پاسخگوی نیازهای متنوع کاربردهای صنعتی هستند.



شرکت ایمن سان به عنوان تامین کننده درایو های اینوت آمادگی همکاری با مشتریان را دارد.



ویژگی های درایو GD20  اینوت

• ابعاد کوچکتر در مقایسه با درایو GD200
• چاپر ترمز داخلی : رنج4-37kW یونیت ترمز دارد. این ویژگی در رقبا تا 22kW است. در رنج های بالاتر هم مدل چاپردار قابل سفارش می باشد.
• چوک DC داخلی : رنج5kW و بالاتر دارای چوک DC است که سبب افزایش طول عمر خازن های DC-Link – افزایش ضریب توان ورودی می شود و همچنین هارمونیک تولید شده مطابق استاندارد کاهش می یابد.
• فیلتر EMC داخلی : کاهش انتشار نویز روی شبکه و تجهیزات حساس پیرامونی
• امکان استفاده از باس مشترک: در ظرفیت های بالای 4 کیلو وات میتوان با استفاده از باس مشترک انرژی برگشتی را توسط تعداد کمتری داینامیک برک و مقاومت دفع کرد.
• کنترل گشتاور : امکان استفاده در کاربری های کنترل گشتاور و Tension Control مانند کشش سیم و جمع کن/بازکن
• امکانات نرم افزاری داخلی :دارای plc داخلی و تایمر و کانتر برای کاربری های ساده
• روش های نصب متنوع : در توان 4 کیلو وات و پایین تر امکان نصب روی ریل و در کنار هم وجود دارد. در توان های بالاتر از 4 کیلو وات میتوان به صورت فلنچ جهت تهویه هوای مناسب در محیط های کثیف و بدون آسیب به درایو امکان پذیر است.
• پشتیبانی از کیپد خارجی: امکان نصب کیپد جداشونده دستگاه روی درب تابلو (آپشن تا2kW )

مشخصه های فنی اینورتر GD20  شرکت اینوت

مدل	نام درایو	کاربری سنگین		عمق*ارتفاع*عرض (mm)
		توان	جریان
GD20-0R4G-S2	اینورتر GD20 0.37کیلو وات ورودی تکفاز 220	0.4	2.5	124*160*80
GD20-0R7G-S2	اینور تر GD20 0.75کیلو وات ورودی تکفاز 220	0.75	4.2
GD20-1R5G-S2	درایو GD20 1.5 کیلو وات ورودی تکفاز 220	1.5	7.5	141*185*80
GD20-2R2G-S2	GD20 2.2KW 220V	2.2	10
GD20-003G-S2	اینورتر  INVT سری  GD20 تکفاز 3کیلو وات	3	13	167*256*142
GD20-004G-S2	درایو GD20 4 کیلو وات ورودی تکفاز 220	4	16
GD20-0R7G-4	GD20 0.75KW INVT	0.75	2.5	141*185*80
GD20-1R5G-4	درایو 1.5 کیلو وات GD20 برند INVT	1.5	4.2
GD20-2R2G-4	اینورتر 2.2کیلو وات GD20 اینوت	2.2	5.5
GD20-004G-4	اینور تر 4 KW GD20 اینوت	4	9.5	167*256*146
GD20-5R5G-4	درایو GD20 5.5 KW  برند INVT	5.5	14
GD20-7R5G-4	VVVF 7.5KW GD20 برند اینوت	7.5	18.5	196*320*170
GD20-011G-4	VFD  11 کیلو وات GD20 شرکت INVT	11	25
GD20-015G-4	اینورتر اینوت 15 کیلو وات GD20	15	32
GD20-018G-4	اینور تر INVT 18.5 کیلو وات سری GD20	18.5	38	184*341*200
GD20-022G-4	درایو 22 کیلو وات GD20 برند INVT	22	45
GD20-030G-4	اینورتر30  کیلو وات GD20 اینوت	30	60	202*400*250
GD20-037G-4	اینور تر 37 KW GD20 اینوت	37	75
GD20-045G-4	درایو GD20 45 KW  برند INVT	45	92	238*560*282
GD20-045G-4-B	اینورتر GD20  برند INVT 45کیلو وات
GD20-055G-4	VFD  55 کیلو وات GD20 شرکت INVT	55	115
GD20-055G-4-B	اینورتر GD20  برند INVT 55KW
GD20-075G-4	اینور تر INVT 75 کیلو وات سری GD20	75	150
GD20-075G-4-B	اینور تر 75 KW GD20 اینوت
GD20-090G-4	VFD 90KW GD20 INVT	90	180	329*554*338
GD20-090G-4-B	اینور تر INVT 90  کیلو وات سری GD20
GD20-110G-4	درایو 110 کیلو وات GD20 برند INVT	110	215
GD20-110G-4-B	VFD  110  کیلو وات GD20 شرکت INVT

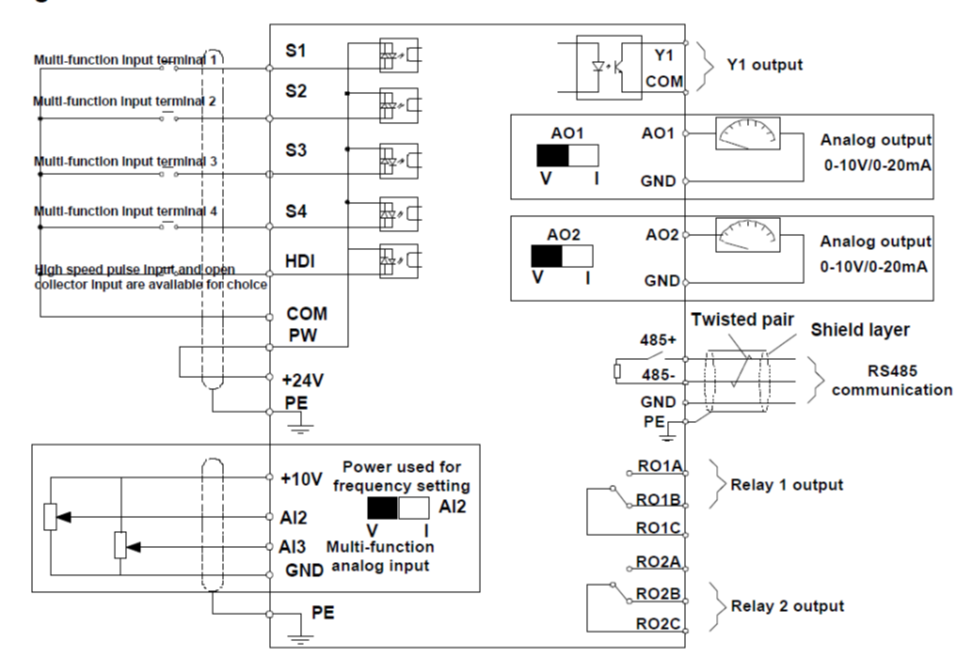

پیکربندی سخت افزاری درایو اینوت مدل GD20



نام پایه	شرح
RO1A & RO2A	ظرفیت کنتاکت RO:  (3A/AC250V,1A/DC30V) رله خروجی RO: ROA نرمالی اپن ، ROB نرمالی کلوز و ROCپایه مشترک
RO1B & RO2B
RO1C & RO2C
+10V	ولتاژ تغذیه 10 ولت داخلی با حداکثر جریان 50میلی آمپر که برای تامین ولتاژ پتانسیومتر خارجی مورد استفاده قرار می گیرد
AI2	1-    رنج ورودی : ولتاژ و جریان AI1 : 0–10V/0–20Ma ؛ AI2 : -10 الی 10V 2-    به وسیله دیپ سوییچ ورودی ولتاژ یا جریان انتخاب می شود. 3-    امپدانس ورودی : ورودی ولتاژ:20کیلو اهم ، ورودی جریان:250 اهم 4-    دقت : در فرکانس 50 هرتز و ولتاژ 10 ولت برابر 10mv/20mv
AI3
24V	تغذیه داخلی درایو و دارای ماکزیمم جریان خروجی 200ma می باشد این منبع عمدتاً به‌عنوان تغذیه کاریِ ورودی‌ها/خروجی‌های دیجیتال یا منبع تغذیه سنسورهای خارجی مورد استفاده قرار می‌گیرد
COM	رفرنس زمین 24 ولت
GND	رفرنس زمین +10.5 ولت
AO1	1-    رنج ولتاژ 0 الی 10 ولت یا 0 الی 20 میلی آمپر 2-    نوع خروجی ولتاژ و جریانی به وسیله دیپ سوییچ مشخص می شود. 3-    دقت 1درصد خطا در دمای 25 درجه خروجی را نشان می دهد.
AO2
COM	پایه مشترک خروجی اپن کلکتور ؛ به صورت دیفالت به کام وصل شده
Y1	1-    رنج فرکانس خروجی 0 الی 1 کیلو هرتز 2-    ظرفیت سوییچ : 50میلی آمپر/30 ولت
PE	ترمینال زمین
PW	ترمینال تغذیه اکسترنال برای پایه دیجیتال چند منظوره (رنج ولتاژ 12 الی 30  ولت)
S1-S4	1-    امپدانس ورودی 3.3 کیلو اهم 2-    ولتاژ قابل قبول 12 الی 30 ولت می باشد 3-    ماکزیمم فرکانس ورودی برابر یک کیلو هرتز می باشد. 4-    تمام ورودی های قابل تعریف توسط کاربر هستند 5-    دارای دو مود NPN/PNP هستند
HDI	1-    این ترمینال به جز پایه S1الی S4 برای ورودی فرکانس بالا استفاده میشود. 2-    بیشترین فرکانس ورودی 50 کیلو هرتز می باشد. 3-    دارای دیوتی سایکل 30 الی 70 درصد (درایو احتمالا در خارج از این حالت خطا می دهد )
485+	این دو پایه برای ارتباط سریال RS485 استفاده می شوند.
485-



کیپد اینورتر GD20  برند INVT

می‌توانید از صفحه کلید برای کنترل روشن/خاموش کردن، خواندن داده‌های وضعیت و تنظیم پارامترهای درایو فرکانس متغیر (VFD) استفاده کنید. صفحه کلید را می‌توان به صورت خارجی به درایو متصل کرد که برای این اتصال نیاز به کابل شبکه با سوکت استاندارد RJ45 است.

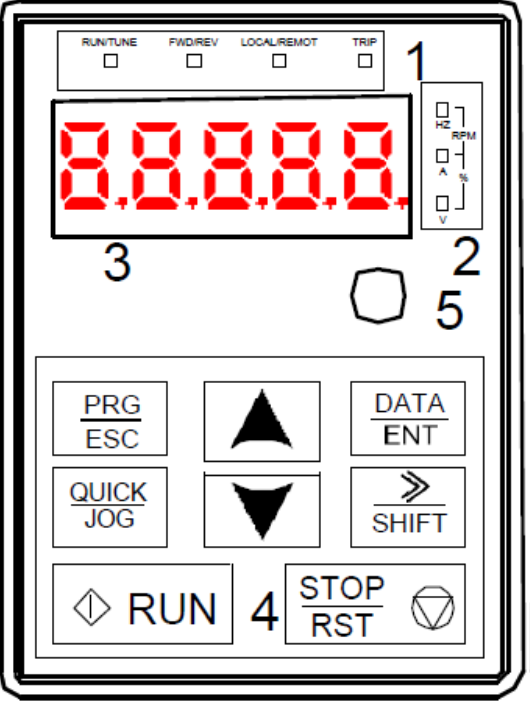

کیپد فیلم تایپ GD20

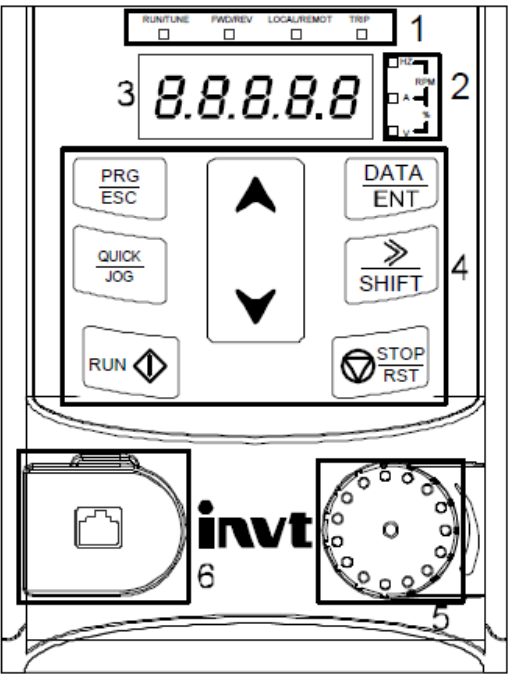

کیپد خارجی GD20



صفحه کلید فیلمی (فیلم-تایپ) یکی از تجهیزات استاندارد برای مدل‌های کیپد اینورتر GD20  برند INVT  با مشخصات زیر محسوب می‌شود:

• تک فاز 220 ولت/سه فاز 380 ولت (توان درایو ≤2.2 کیلووات)
• سه فاز 220 ولت (توان اینورتر ≤0.75 کیلووات)

همچنین صفحه کلید خارجی به عنوان تجهیز استاندارد برای مدل‌های کیپد درایو GD20 با مشخصات زیر در نظر گرفته شده است:

• سه فاز 380 ولت (با توان ≥4 کیلووات)
• سه فاز 220 ولت (با توان ≥1.5 کیلووات)

علاوه بر این، در صورت نیاز، کیپد  خارجی قابل ارائه می‌باشد (شامل صفحه کلیدهای خارجی با یا بدون قابلیت کپی پارامترها).

جمع بندی

اینورتر های GD20 درایو های سنگین کار جهت  استفاده در مواردی که قابلیت های نرم افزاری زیادی مورد نظر نیست ، می باشند و میتواند جوابگوی نیاز مشتری در شرایط سخت باشند.
