اینورتر S100 برند LS در سال 2014 به جهان صنعت معرفی شد ، که تولید انبوه آن و ورود آن به بازار ایران در حدود یک سال به طول انجامید. هر چند با توجه به جزییات زیاد این درایو توضیحات کامل آن در نوشتار نمی گنجد ولی ما سعی کرده ایم در این مقاله به بررسی ویژگی‌ها، نصب، کاربردها و نگهداری درایو S100 LS اشاره ای هر چند کوتاه داشته باشیم.
شرکت ایمن سان آوا تابلو به عنوان بزرگترین نماینده اینورتر های LS در حداقل زمان ممکن درایو های S100 را به سراسر کشور ارسال می نماید

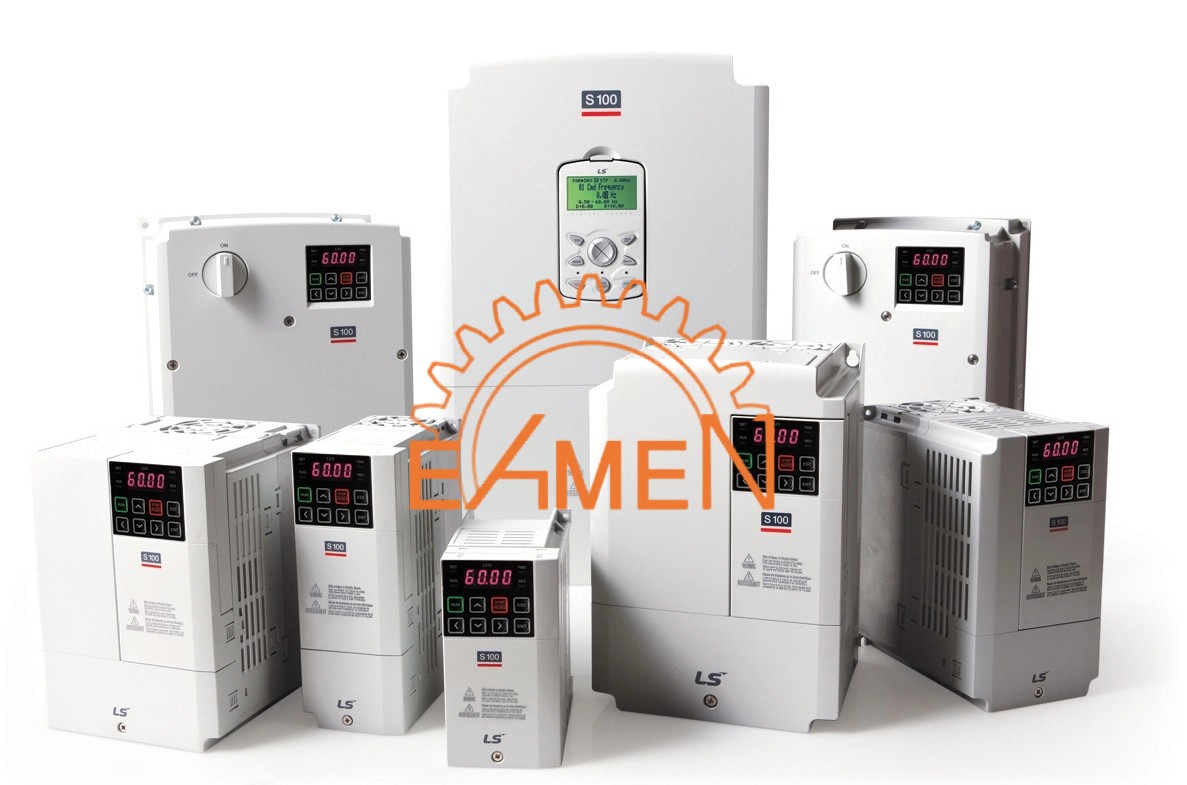

درایو S100 برند LS به عنوان یک درایو کنترل دور موتور همه فن حریف، برای استفاده در انواع مختلف ماشین‌آلات و خطوط تولید طراحی شده است. این درایو در صنایع گوناگون مانند خودروسازی، مواد غذایی، و دارویی کاربرد دارد.
درایو S100 دارای ویژگی‌های فنی زیر است:
این درایو از تکنولوژی پیشرفته‌ای برخوردار است که تضمین می‌کند که اینورتر S100 برند LS در انواع مختلف کاربردها به خوبی عمل کند که شامل کنترل PID، قابلیت ارتباطی با پروتکل‌های مختلف و فیلتر نویز است که در ادامه به تفضیل در مورد هر کدام از این ویژگی ها صحبت خواهیم داشت
| جریان S100 اینورتر (A) | عمق
(mm) |
ارتفاع
(mm) |
عرض
(mm) |
نام اینورتر | LSLV S100 |
| 2.5 | 128 | 128 | 68 | درایو S100 0.37 کیلو وات تکفاز مدل EONNS برند LS | LSLV0004S100-1EONNS |
| 2 | 128 | 128 | 68 | اینورتر S100 0.37 KW تکفاز مدل EONNM برند LS | LSLV0004S100-1EONNM |
| 2.5 | 130 | 180 | 68 | اینور تر S100 0.37 کیلو وات تکفاز مدل EOFNS شرکت LS | LSLV0004S100-1EOFNS |
| 2.5 | 130 | 180 | 68 | درایو S100 0.37 کیلو وات تکفاز مدل EOFNM برند LS | LSLV0004S100-1EOFNM |
| 5 | 130 | 128 | 100 | اینورتر S100 0.75 کیلو وات تکفاز مدل EONNS شرکت LS | LSLV0008S100-1EONNS |
| 5 | 130 | 128 | 100 | درایو S100 0.75 کیلو وات تکفاز مدل EONNM برند LS | LSLV0008S100-1EONNM |
| 5 | 140 | 180 | 100 | اینور تر S100 0.75 KW تکفاز مدل EOFNS برند LS | LSLV0008S100-1EOFNS |
| 5 | 140 | 180 | 100 | درایو LS مدل S100 0.75 کیلو وات تکفاز مدل EOFNM | LSLV0008S100-1EOFNM |
| 8 | 145 | 128 | 100 | اینورتر S100 1.5 کیلو وات تکفاز مدل EONNS شرکت LS | LSLV0015S100-1EONNS |
| 8 | 145 | 128 | 100 | درایو S100 1.5 کیلو وات تکفاز مدل EONNM برند LS | LSLV0015S100-1EONNM |
| 8 | 140 | 180 | 100 | اینور تر S100 1.5 KW تکفاز مدل EOFNS برند LS | LSLV0015S100-1EOFNS |
| 8 | 140 | 180 | 100 | درایو LS مدل S100 1.5 کیلو وات تکفاز مدل EOFNM | LSLV0015S100-1EOFNM |
| 11 | 145 | 128 | 140 | اینورتر S100 2.2 کیلو وات تکفاز مدل EONNS شرکت LS | LSLV0022S100-1EONNS |
| 11 | 145 | 128 | 140 | درایو S100 2.2 کیلو وات تکفاز مدل EONNM برند LS | LSLV0022S100-1EONNM |
| 11 | 140 | 180 | 140 | اینور تر S100 2.2 KW تکفاز مدل EOFNS برند LS | LSLV0022S100-1EOFNS |
| 11 | 140 | 180 | 140 | درایو LS مدل S100 2.2 کیلو وات تکفاز مدل EOFNM | LSLV0022S100-1EOFNM |
| 1.3 | 123 | 128 | 68 | درایو S100 0.37 کیلو وات سه فاز مدل EONNS برند LS | LSLV0004S100-4EONNS |
| 1.3 | 123 | 128 | 68 | اینورتر S100 0.37 KW 380 V مدل EONNM برند LS | LSLV0004S100-4EONNM |
| 1.3 | 130 | 180 | 68 | اینور تر S100 0.37 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0004S100-4EOFNS |
| 1.3 | 130 | 180 | 68 | درایو S100 0.37 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0004S100-4EOFNM |
| 2.5 | 128 | 128 | 68 | درایو S100 0.75 کیلو وات سه فاز مدل EONNS برند LS | LSLV0008S100-4EONNS |
| 2.5 | 128 | 128 | 68 | اینورتر S100 0.75 KW 380 V مدل EONNM برند LS | LSLV0008S100-4EONNM |
| 2.5 | 130 | 180 | 68 | اینور تر S100 0.75 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0008S100-4EOFNS |
| 2.5 | 130 | 180 | 68 | درایو S100 0.75 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0008S100-4EOFNM |
| 4 | 130 | 128 | 100 | درایو S100 1.5 کیلو وات سه فاز مدل EONNS برند LS | LSLV0015S100-4EONNS |
| 4 | 130 | 128 | 100 | اینورتر S100 1.5 KW 380 V مدل EONNM برند LS | LSLV0015S100-4EONNM |
| 4 | 140 | 180 | 100 | اینور تر S100 1.5 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0015S100-4EOFNS |
| 4 | 140 | 180 | 100 | درایو S100 1.5 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0015S100-4EOFNM |
| 5.5 | 145 | 128 | 100 | درایو S100 2.2 کیلو وات سه فاز مدل EONNS برند LS | LSLV0022S100-4EONNS |
| 5.5 | 145 | 128 | 100 | اینورتر S100 2.2 KW 380 V مدل EONNM برند LS | LSLV0022S100-4EONNM |
| 5.5 | 140 | 180 | 100 | اینور تر S100 2.2 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0022S100-4EOFNS |
| 5.5 | 140 | 180 | 100 | درایو S100 2.2 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0022S100-4EOFNM |
| 8 | 145 | 128 | 140 | درایو S100 3.7 کیلو وات سه فاز مدل EONNS برند LS | LSLV0037S100-4EONNS |
| 8 | 145 | 128 | 140 | اینورتر S100 3.7 KW 380 V مدل EONNM برند LS | LSLV0037S100-4EONNM |
| 8 | 140 | 180 | 140 | اینور تر S100 3.7 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0037S100-4EOFNS |
| 8 | 140 | 180 | 140 | درایو S100 3.7 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0037S100-4EOFNM |
| 9 | 145 | 128 | 140 | درایو S100 4 کیلو وات سه فاز مدل EONNS برند LS | LSLV0040S100-4EONNS |
| 9 | 145 | 128 | 140 | اینورتر S100 4 KW 380 V مدل EONNM برند LS | LSLV0040S100-4EONNM |
| 9 | 140 | 180 | 140 | اینور تر S100 4 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0040S100-4EOFNS |
| 9 | 140 | 180 | 140 | درایو S100 4 کیلو وات سه فاز مدل EOFNM برند LS | LSLV0040S100-4EOFNM |
| 12 | 140 | 232 | 160 | اینورتر سه فاز 5.5 کیلو وات LS سری S100 مدل EOFNS | LSLV0055S100-4EOFNS |
| 12 | 140 | 232 | 160 | درایو سه فاز 5.5 کیلو وات LS سری S100 مدل EOFNM | LSLV0055S100-4EOFNM |
| 16 | 140 | 232 | 160 | VVVF LS S100 EOFNS 7.5KW | LSLV0075S100-4EOFNS |
| 16 | 140 | 232 | 160 | VFD LS S100 EOFNM 7.5KW | LSLV0075S100-4EOFNM |
| 24 | 163 | 290 | 180 | اینورتر سه فاز 11 کیلو وات LS سری S100 مدل EOFNS | LSLV0110S100-4EOFNS |
| 24 | 163 | 290 | 180 | اینور تر سه فاز 11 کیلو وات LS سری S100 مدل EOFNM | LSLV0110S100-4EOFNM |
| 30 | 163 | 290 | 180 | درایو 15 کیلو وات LS سری S100 مدل EOFNS سه فاز | LSLV0150S100-4EOFNS |
| 30 | 163 | 290 | 180 | اینو رتر 15 کیلو وات LS سری S100 مدل EOFNM سه فاز | LSLV0150S100-4EOFNM |
| 39 | 187 | 350 | 220 | درایو S100 18.5 کیلو وات سه فاز مدل EONNS برند LS | LSLV0185S100-4EOFNS |
| 39 | 187 | 350 | 220 | اینورتر S100 18.5 KW 380 V مدل EONNM برند LS | LSLV0185S100-4EOFNM |
| 45 | 187 | 350 | 220 | اینور تر S100 22 کیلو وات سه فاز مدل EOFNS شرکت LS | LSLV0220S100-4EOFNS |
| 45 | 187 | 350 | 220 | اینورتر S100 22 کیلو وات سه فاز مدل EOFNS شرکت LS کره جنوبی | LSLV0220S100-4EOFNM |
| 61 | 284 | 450 | 275 | اینورتر سه فاز 30 کیلو وات LS سری S100 مدل CONDS | LSLV0300S100-4CONDS |
| 61 | 284 | 450 | 275 | اینور تر سه فاز 30 کیلو وات LS سری S100 مدل COFDS | LSLV0300S100-4COFDS |
| 75 | 284 | 510 | 325 | درایو S100 37 کیلو وات مدل CONDS برند LS | LSLV0370S100-4CONDS |
| 75 | 284 | 510 | 325 | درایو S100 37 کیلووات مدل COFDS برند LS | LSLV0370S100-4COFDS |
| 91 | 284 | 510 | 325 | اینورتر سه فاز 45 کیلو وات LS سری S100 مدل CONDS | LSLV0450S100-4CONDS |
| 91 | 284 | 510 | 325 | درایو سه فاز 45 کیلو وات LS سری S100 مدل COFDS | LSLV0450S100-4COFDS |
| 110 | 309 | 550 | 325 | اینورتر 55کیلو وات S100 برند LS | LSLV0550S100-4CONDS |
| 152 | 309 | 550 | 325 | اینورتر 75 کیلو وات LS سری S100 | LSLV0750S100-4CONDS |
برای کسب اطلاعات بیشتر به کاتالوگ VFD S100 LS مراجعه کنید
با مقایسه درایو S100 برند LS با مدلهای دیگر برندها، می‌توان به نتایج زیر رسید:
|
Danfoss (FC51) |
ABB
(ACS355) |
MITSUBISHI
(E700) |
Yaskawa
(V1000) |
LSIS (S100) |
|
| 0.18~2.2KW | 0.1~2.2KW | 0.1~2.2KW | 0.1~3.7KW | 0.4~2.2KW | ولتاژ 220 ولت تکفاز |
| 0.18~2.2KW | 0.37~22KW | 0.4~15KW | 0.2~15KW | 0.4~75kw | ولتاژ 380 ولت سه فاز |
| NO | SEMI | رنج توانی دو گانه | |||
| Category 1/2
(Built-in) |
Category 3
(Built-in) |
Category 3
(External Option) |
Category 2/3 (Built-in or External) |
فیلتر EMC | |
| X | STO, SIL3 | X | STO, SIL2 | ایمنی | |
| IP20 IP21/NEMA 1 | IP20/UL Open
NEMA1/ IP66/67/NEMA4X (~7.5kW) |
IP20/IP40 | IP20
NEMA1 IP66/NEMA4X |
IP20/UL Open NEMA1/ IP66/NEMA4X (~22kW) | درجه IP درایو |
| 50°C
(40°C : 24hr.) |
-10~40°C
50°C:10% Derating |
-10~50°C | -10~50°C
(Open Chasis) 40°C:10% Derating (NEMA1) |
10~50°C
(Heavy Duty) -10~40°C (Normal Duty) |
دما |
| Smart logic | YES | X | YES | PLC ساده | |
| در همه مدل ها به صورت داخلی قرار دارد؛
LS: تا توان 22 کیلو وات MITSUBISHI : از0.4 تا15 کیلو وات DANFOSS: از1.5 الی 22کیلو وات |
داینامیک برک | ||||
| V/F | مود کنترلی | ||||
| SLV | SLV1,2 | SLV(IM&PM) | |||
| – | SV | – | – | ||
| MODBUS RTU | پروتکل های ارتباطی | ||||
| – | Profibus-DP | ||||
| CANopen | – | CANopen | |||
| DeviceNet | – | ||||
| – | CC-Link, LonWorks | – | |||
| – | – | Mechatrolink-II, | – | ||
| Ethernet | – | Ethernet | |||
برای نصب درایو S100 مراحل زیر را دنبال کنید:

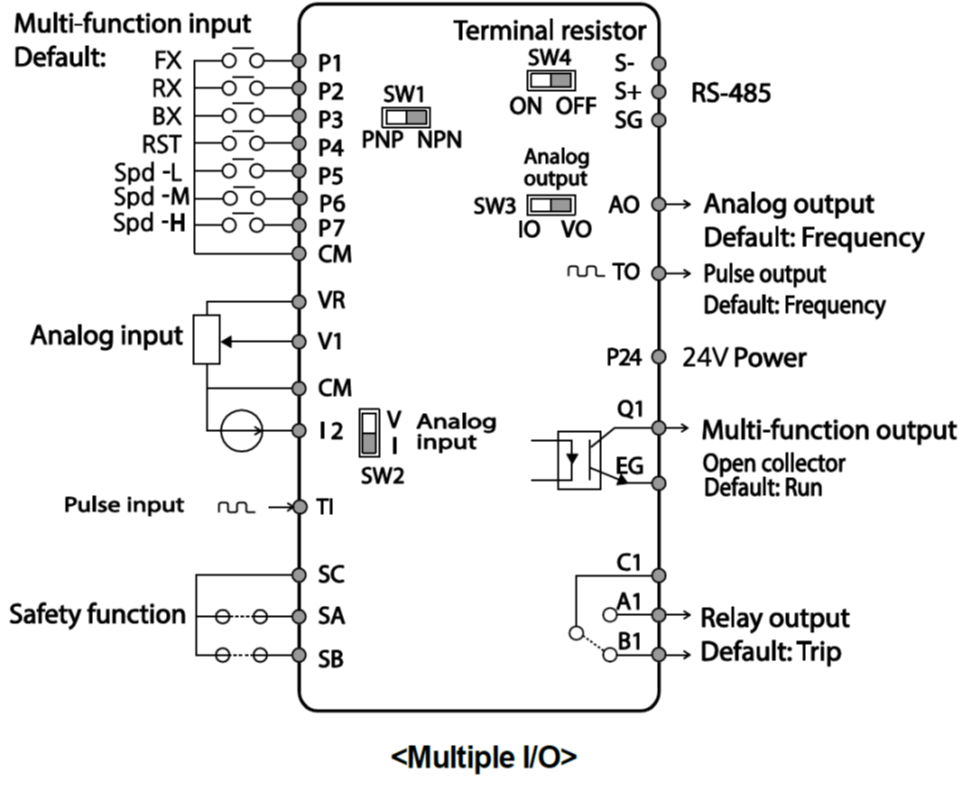

 Multiple I/O |
 STANDARD I/O |

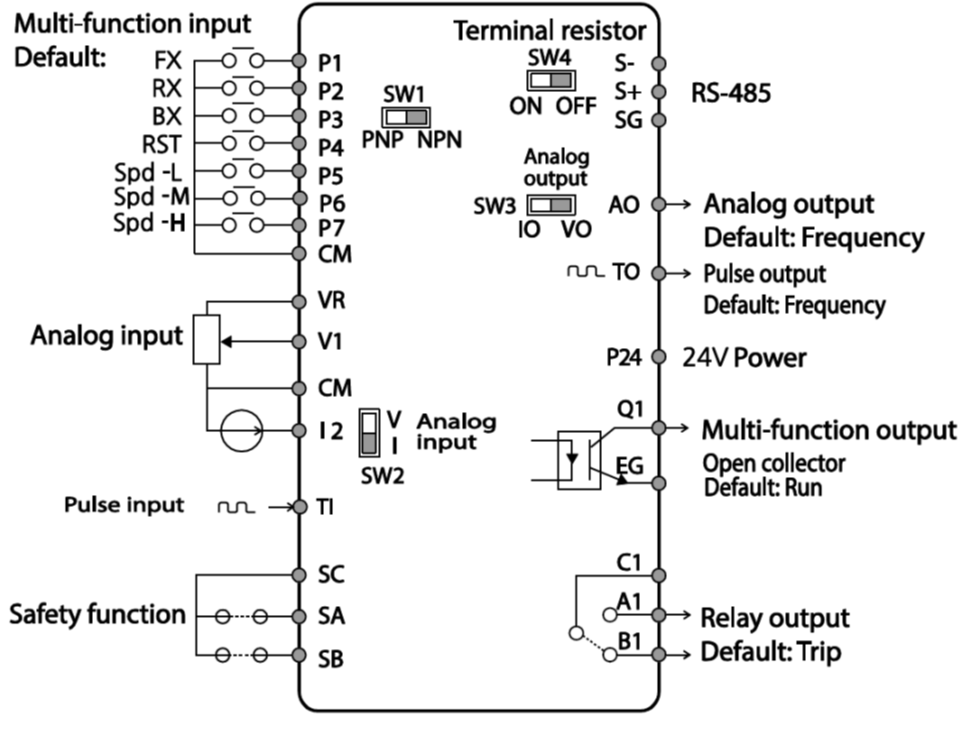

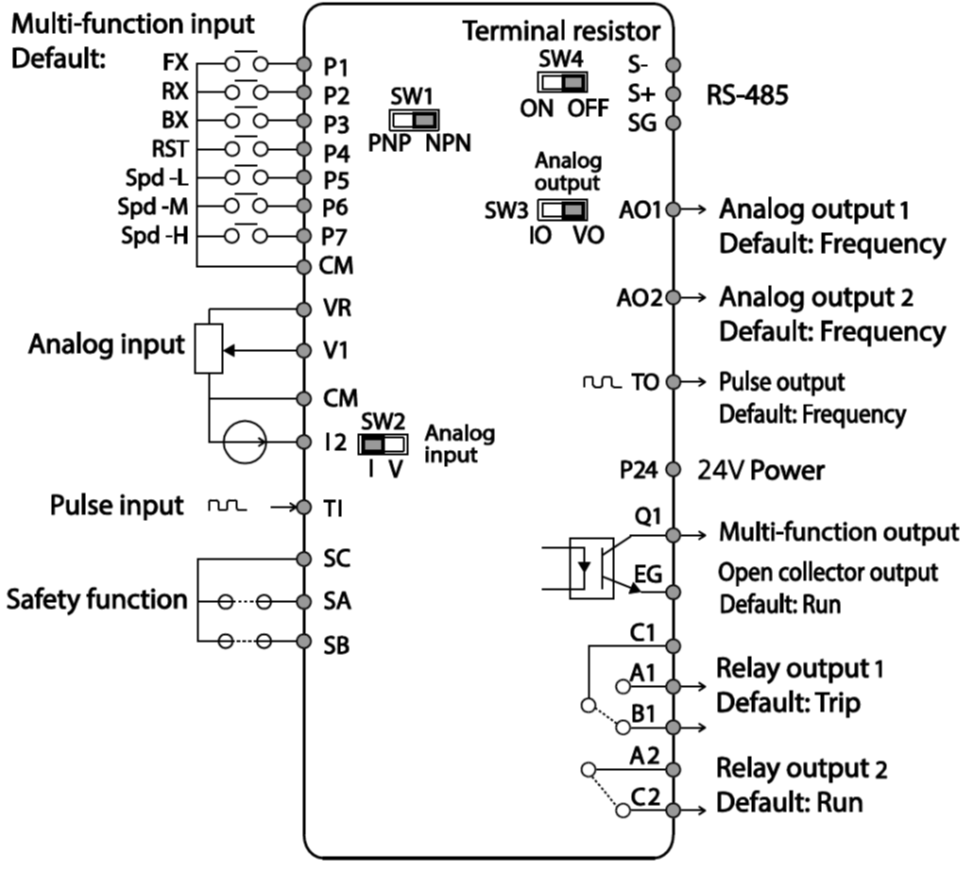

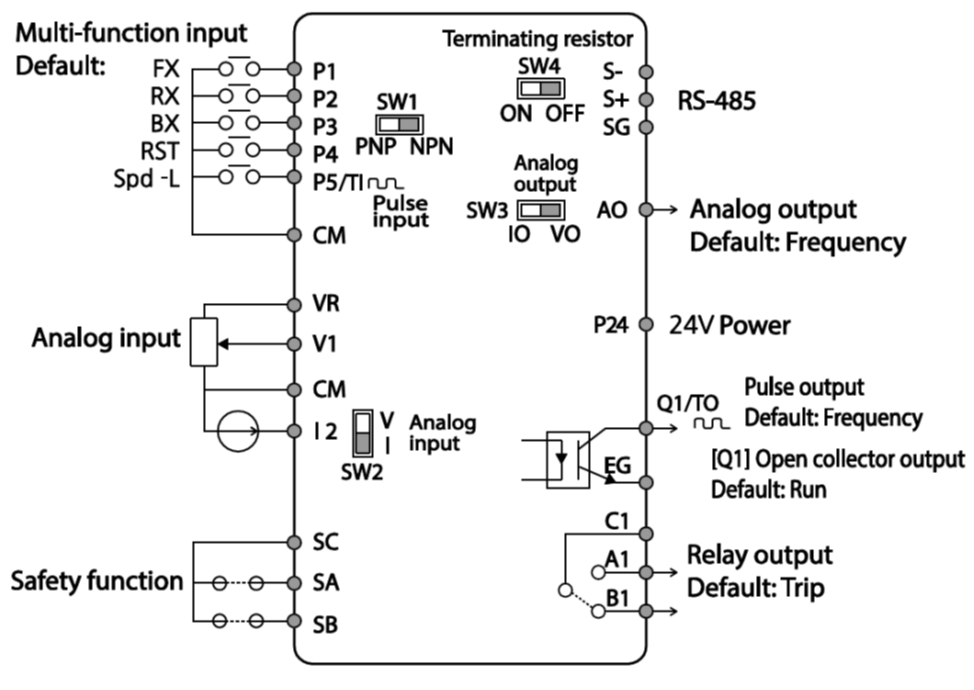

| ترمینال | وظیفه | خصوصیات |
| P1~P7 | ورودی Multi-function T/M 1-7 |
تعریف کارخانه‌ای این ورودی‌های دیجیتال بصورت زیر می‌باشد : P1 : Fx P2 : Rx P3 : RST P4 : External Trip P5 : BX |
| CM | ترمینال مشترک برای ورودی‌های دیجیتال | پایه صفر یا مشترک ورودی‌های دیجیتال و آنالوگ می‌باشد |
| VR, CM | منبع تغذیه 10 ولت DC | ولتاژ خروجی: 12V
حداکثر جریان خروجی: 10mA پتانسیومتر: 1~5 K |
| V1 | ترمینال ورودی ولتاژ آنالوگ
-10~+10 |
حداکثر ولتاژ ورودی :
-12V~+12V input |
| I2 | ترمینال ورودی آنالوگ جریانی( از طریق SW2 قابل انتخاب می‌باشد) جهت جریان 0تا20میلی‌آمپر | 0~20mA input
مقاومت داخلی 250 اهم(قابل انتخاب توسط سوییچ SW2) |
| T/M | وظیفه | خصوصیات |
| AO,CM | ترمینالهای خروجی آنالوگ چند منظوره(ولتاژی/جریانی که از طریق SW5 قابل انتخاب است) ولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر | حداکثر ولتاژ خروجی : 10[V]
حداکثر جریان خروجی :10 mA |
| T1, CM | ورودی پالس | – |
| TO,CM | خروجی پالس | – |
| Q1, EG | ترمینال خروجی چند منظوره (ترانزیستوری) | کمتر از DC 26V , 100 mA |
| S+,S- | سوکت شبکه | سوکت شبکه RS485 |
| 24,CM | منبع تغذیه 24ولت | حداکثر جریان خروجی : 100mA |
| A1,C1 | تیغه باز رله | کمتر از AC 250V , 1A
کمتر از DC 30V , 1A |
| B1,C1 | تیغه بسته رله |

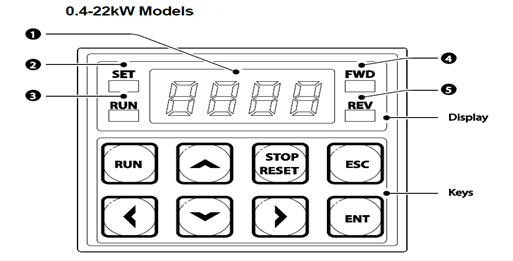

| شماره | نام | عملکرد |
| 1 | نمایشگر دیجیتالی | وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می دهد. |
| 2 | نشان دهنده ست شدن مقدار | LED درطول مقداردهی پارامتر چشمک می‌زند |
| 3 | نشانگر RUN | LED در حین عملیات روشن می شود ودر زمان شتاب یا کاهش چشمک می زند |
| 4 | نشانگر راستگرد | LED در زمان چرخش راستگرد روشن می شود |
| 5 | نشانگر چپگرد | LED در زمان چرخش چپگرد روشن می شود |
در رابطه با کلید های کیپد درایو S100 راهنمای زیر کارا می باشد
| توضیحات |
نام |
کلید |
| دگمه ای که برای استارت VFD به کار می رود |
RUN |
 |
| یک کلید چندمنظوره که برای پیکربندی عملکردهای مختلف استفاده می‌شود |
ESC |
 |
| برای انتخاب تایید و ذخیره یک مقدار استفاده می‌شود |
ENT |
 |
| جابه جایی بین پارامتر های یک گروه با افزایش و کاهش مقادیر پارامترها |
[Up] Key [Down] Key |
 |
| حرکت بین گروه ها و برای تنظیم مقدار پارامتر |
[Left] Key [Right] Key |
 |
| توقف اینورتر و یا ریست کردن خطا |
[STOP] Key |
 |
| نام گروه پارامتری | علامت اختصاری | شرح عملکرد |
| Drive group | dr | پارامترهای مورد نیاز برای راه اندازی شامل تنظیمات زمان شتاب‌گیری و توقف، فرکانس و … می باشد |
| Basic group | bA | پارامترهای اصلی مانند مشخصات موتور، تنظیم سرعت‌های پله‌ای و… |
| Advanced function group | Ad | پارامترهایی جهت تنظیم الگوی شتاب‌گیری و توقف، توابع کنترل فرکانس و … |
| control function group | Cn | پارامترهای مربوط به روش کنترلی V/F و Sensorless |
| Input terminal function group | In | پارامترهای مربوط به تنظیمات ترمینالهای ورودی شامل ورودی‌های دیجیتال چند منظوره و ورودی‌های آنالوگ. |
| output terminal function group | OU | پارامترهای مربوط به تنظیمات ترمینالهای خروجی شامل رله‌های خروجی وخروجی‌های آنالوگ. |
| counication function group | CM | پارامترهای مربوط به تنظیمات رابطRS-485 و کارت‌های اختیاری ارتباطی. |
| Application function group | AP | ویژگی‌های کنترل موتور(C) مربوط به PID را پیکربندی می‌کند. |
| Protection group | Pr | این گروه شامل پارامترهای مربوط به حفاظت موتور و اینورتر می باشد. |
| Motor2 function group | M2 | این گروه در صورت انتخاب موتور دوم و برای یکی از ورودی‌های چند منظوره فعال می‌شود. |

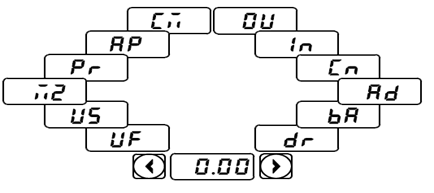

با استفاده از کلید چپ و راست می‌توان بین گروه‌ها جابجا شد .با استفاده از کلیدهای [▲] و [▼] در میان پارامترهای یک گروه حرکت کنید و برای ایجاد تغییرات برروی پارامتر از کلید ENT استفاده کنید همچنین برای ذخیره تغییرات، کلید [ENT] را فشار دهید.
کیپد و منو های درایو S100 در توانی 30 تا 75KW مانند درایو IS7 می باشد و بنابراین برای آشنایی با این قسمت به بخش آشنایی با کیپد درایو IS7 مرا جعه کنید
مشکلات رایجی مانند عدم راه‌اندازی درایو یا عدم کنترل دور موتور ممکن است رخ دهد و در این موارد، مراحل زیر را دنبال کنید:
برای تشخیص ، مراحل زیر را دنبال کنید:
برای دیدن کد خطای درایو S100 می توانید به مقاله H100 و همچنین منوال درایو S100 رجوع کنید.
درایو S100 LS در صنایع غذایی برای کنترل دقیق سرعت خطوط تولید و در صنایع دارویی برای بهینه‌سازی فرآیندهای تولید افزوده شده است. به عنوان مثال، در خطوط بسته‌بندی، این درایو می‌تواند سرعت و دقت بسته‌بندی را بهبود بخشد.
این درایو به طور گسترده در سیستم‌های اتوماسیون صنعتی به کار می‌رود و بر اساس آمار، استفاده از درایو S100 LS در اتوماسیون صنعتی به افزایش کارایی تا 30% منجر می‌شود.
در صنعت نساجی، این درایو در ماشین‌آلات بافندگی و رنگرزی استفاده می‌شود. در صنعت پتروشیمی نیز برای کنترل فرآیندهای پیچیده، مناسب است.
متخصصان پیشنهاد می‌کنند که برای افزایش طول عمر درایو، از بارگیری بیش از حد خودداری کنید و در شرایط دمایی مناسب از آن استفاده کنید.
درایو S100 LS به دلیل مزایای بسیار و کارایی بالا، انتخابی هوشمندانه برای صنایع مختلف است. این درایو نه تنها به بهینه‌سازی مصرف انرژی کمک می‌کند، بلکه این درایو می‌تواند در شرایط سخت صنعتی عملکرد بهتری را نیز ارائه می‌دهد. با انتخاب درایو مناسب، می‌توانید نیازهای خاص خود را برآورده کنید و در این زمینه کارشناسان شرکت ایمن سان شما را تنها نخواهند گذاشت.
