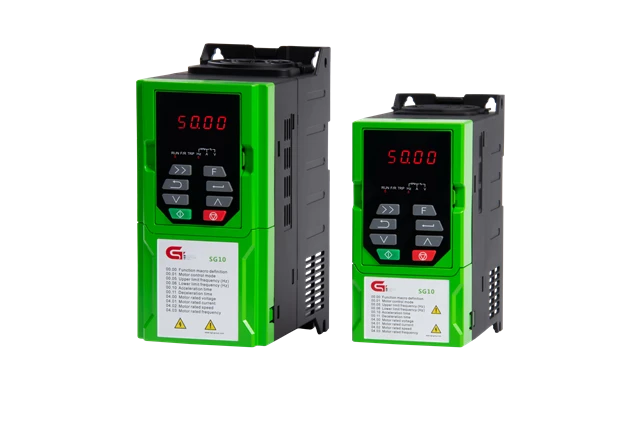

اینورتر SANTERNO مدل SG10 باکاربری فوق العاده با توجه به ضعف های مشاهده شده در درایو سینوس مینی . این درایو با طراحی در ابعاد مناسب، راندمان کارکردی بالا و توابع عملیاتی کامل توانسته جایگاه مناسبی در صنعت کسب کند.
برای خرید درایو های SANTERNO مدل SG10 با شماره تماس شرکت ایمن سان تماس حاصل فرمایید
صفحه کلید با قابلیت برداشته شدن از روی درایو و نصب بر روی درب تابلو یا در موقعیتی دورتر از بدنه اصلی درایو
تمامی دستگاه های سری SG10 به منظور اطمینان از عملکرد مناسب در محیط های با دمای بالا، مجهز به فن خنک کننده و یونیت ترمز داخلی می باشند
فیلتر EMC کلاس C داخلی در درایوهای مدل SG10 موجب کاهش تداخل EMC از خارج دستگاه می شود و در نتیجه عملکرد نامناسب دستگاه کاهش، و دقت آن افزایش می یابد
کنترل برداری بسیار قوی بدون سنسور در کنار الگوریتم پیشرفته
گشتاور خروجی کافی در ولتاژ های پایین تر
تنظیم اتوماتیک موج کریر: تنظیم مطابق با افزایش دما و شرایط فرکانس
توابع حفاظتی کامل موتور و درایو
توابع کامل محدود کردن ولتاژ و جریان
تقویت اتوماتیک گشتاور یا جبران اتوماتیک لغزش
توابع کامل PID
تنظیمات تک پارامتری
توابع کنترلی داخلی با کاربری پمپ ( آبرسانی )
تابع پشتیبانی از چندین برنامه کاربردی
تابع ذخیره انرژی اتوماتیک/ تابع با تعداد دفعات راه اندازی و توقف بالا/ راه اندازی موتورهای اسپیندل در ماشین های CNC /حالت کاربرد عمومی
| مشخصه | شرح | |
| ورودی | ولتاژ | سری تکفاز (2s ) از 0 الی 220 ولت
سری سه فاز (4T ) از 0 الی 440 ولت
|
| محدوده مجاز
تغییرات ولتاژ |
سری تکفاز (2s ) : 220VAC±15%
سری سه فاز (4T ) : 380 الی 440 ولت |
|
| خروجی | ولتاژ | سری های (2s) : 0 الی 220 ولت
سری های (4T) : 0 الی 440 ولت |
| فرکانس | 0 الی 1000 هرتز | |
| ظرفیت اضافه بار | طولانی مدت 110 درصد بار نامی
150 درصد بار نامی در 60 ثانیه 180 درصد جریان نامی در 5 ثانیه
|
|
| مود های کنترلی | کنترل V/F و کنترل برداری (SENSORLESS VECTOR ) | |
| دقت تنظیمات
فرکانس |
ورودی آنالوگ حداکثر 0.1 % فرکانس خروجی | |
| تنظیمات دیجیتال | 0.1 هرتز | |
| دقت فرکانس | ورودی آنالوگ کمتر از 0.2 % حداکثر فرکانس خروجی | |
| ورودی دیجیتال کمتر از 0.01 % فرکانس خروجی تنظیم شده | ||
| کنترل V/F | منحنی V/F
1- منحنی مشخصه ی گشتاور خطی 2- منحنی مشخصه ی مجذور گشتاور 3- منحنی V/F تنظیم شده توسط کاربر |
|
| تقویت گشتاور :
تنظیمات دستی 30.0 ~ 0.0 %: از خروجی مجاز تقویت اتوماتیک: تعیین اتوماتیک تقویت گشتاور مطابق با جریان خروجی و پارامترهای موتور |
||
| مشخصه ی گشتاور راه اندازی
گشتاور مجاز در 0.5 هرتز 100 % |
||
| محدود کردن ولتاژ و جریان بصورت اتوماتیک
در زمان افزایش شتاب و کاهش شتاب یا در زمان کار مداوم، ولتاژ و جریان استاتور موتور می تواند بصورت اتوماتیک تشخیص داده شود و در محدوده ی مجاز مطابق با الگوریتم منحصر به فردی محدود شود و بدین ترتیب احتمال تریپ شدن سیستم را به حداقل برساند. |
||
| کنترل برداری بدون سنسور | مشخصه ی ولتاژ – فرکانس
بصورت اتوماتیک نسبت فرکانس-ولتاژ خروجی را مطابق با پارامترهای موتور و الگوریتم منحصر به فرد آن تنظیم می کند. |
|
| مشخصه ی گشتاور راه اندازی
گشتاور مجاز در 0.5 هرتز 150 % |
||
| تعیین محدوده برای ولتاژ و جریان
کنترل حلقه بسته ی جریان در رنج کامل، برای اجتناب کامل از تاثیر جریان، با تابع کامل سرکوب اضافه ولتاژ و اضافه جریان |
||
| جلوگیری از افت ولتاژ در طول عملکرد | این قابلیت مخصوص کاربرانی است که ولتاژ شبکه ی پایین و نوسانات فرکانس بالا در شبکه ی ولتاژ آنها وجود دارد.
این سیستم می تواند طولانی ترین زمان کار ممکن را مطابق با الگوریتم منحصر به فرد و استراتژی تخصیص انرژی باقی مانده، حتی در محدوده ی زیر ولتاژ مجاز، حفظ کند. |
|
| فانکشن های کاربردی | عملکرد با سرعت چند مرحله ای | هفت سطح قابل برنامه ریزی کنترل سرعت چند مرحله ای در کنار چندین حالت عملکرد |
| دارای کنترل PID
داخلی قابل اعمال از طریق ارتباط مدباس
|
کنترل PID داخلی (فرکانس از پیش تنظیم شده).
|
|
| ارتباط مدباس
(RS485) |
تابع ارتباطی پیکربندی استاندارد RS485 و پروتکل های ارتباطی چندگانه که قابل انتخاب هستند. | |
| تنظیمات فرکانس | ورودی آنالوگ
ولتاژ 0 الی 10 ولت دی سی و جریان 0 الی 20 میلی آمپر |
|
| ورودی دیجیتال
از طریق کی پد، مدباس RS485 ، ترمینال های UP/DW ، و حتی تنظیمات ترکیبی مختلف با ورودی های آنالوگ |
||
| سیگنال خروجی | خروجی دیجیتال
یک عدد خروجی Open Collector و یک عدد خروجی رله (TA/TC) (قابلیت تعریف حداکثر 17 عملکرد مختلف) |
|
| خروجی آنالوگ AO1 ولتاژ 0 الی 10 ولت دی سی یا جریان 0 الی 20 میلی آمپر قابل تنظیم است که این امر تنظیم فرکانس و فرکانس خروجی و …را تحقق می بخشد. | ||
| عملکرد تثبیت ولتاژ
بصورت اتوماتیک |
بر اساس نیاز، سه حالت انتخاب وجود دارد: تثبیت ولتاژ بصورت داینامیک، تثبیت ولتاژ
بصورت استاتیک و تثبیت بدون ولتاژ، به گونه ای که پایدارترین تاثیر را بر روی عملکرد داشته باشد. |
|
| تنظیم زمان های
acc یا dec |
از 0.1 تا 999.9 ثانیه | |
| ترمز | دارای یونیت ترمز داخلی
ترمز با اتلاف انرژی زمانی فعال می شود که اختلاف ولتاژ برگشتی به داخل درایو بصورت گرما بر روی یک مقاومت خاص به منظور جلوگیری از آسیب به المان های دیگر، بصورت گرما دفع شود، و سرعت این اتلاف انرژی همواره قابل تنظیم است. |
|
| ترمز DC | قابلیت فعال شدن در هنگام راه اندازی و توقف | |
| عملکرد با نویز کم | به منظور به حداقل رساندن نویز موتور، فرکانس کریر از 2.0 تا 16.0 کیلوهرتز همواره قابل تنظیم است | |
| کانتر | به منظور حفظ یکپارچگی سیستم، از یک کانتر داخلی استفاده شده است | |
| توابع عملیاتی | تنظیمات حدود بالایی و پایینی فرکانس، عملکرد پرش فرکانس، غیر فعال سازی حرکت
چپگرد، جبران فرکانس لغزش، ارتباط مدباس RS485 ، کنترل افزایش و کاهش فرکانس، ریست اتوماتیک و … |
|
| صفحه نمایش | نمایش وضعیت | فرکانس یا جریان یا ولتاژ خروجی، سرعت موتور و فرکانس تنظیمی، دمای ماژول، تنظیمات PID یا فیدبک PID ، ورودی و خروجی آنالوگ و … |
| جزئیات ثبت شده در زمان خطا | فرکانس خروجی، فرکانس تنظیمی، جریان خروجی، ولتاژ خروجی، ولتاژ DC و دمای ماژول در زمان آخرین خطایی که رخ داده است | |
| عملکرد حفاظتی | اضافه جریان و اضافه ولتاژ، افت ولتاژ، ایراد ماژول، رله ی حرارتی الکترونیکی، گرمایش بیش از حد، اتصال کوتاه، ایراد حافظه داخلی، و غیره | |
| محیط | دمای محیط | از منفی 10 الی 40 درجه سانتیگراد
(به ازای هر یک درجه دمای بالاتر از ℃ 40 ، 2% از جریان مجاز کاسته می شود) |
| رطوبت محیط | 95%RH ~ 5% ،بدون تراکم آب | |
| محیط اطراف دستگاه | فضای داخلی(نصب در فضای بسته ، زیر نور مستقیم آفتاب نباشد، در معرض خوردگی، گاز قابل اشتعال، گرد و غبار فلز، آلاینده های روغنی، گرد و غبار و غیره نباشد) | |
| ارتفاع از سطح دریا | برای استفاده در ارتفاع از سطح دریا بیش از 1000 متر ، هر 1000 متر افزایش، 10 % دیریت لحاظ می شود. | |
| ابعاد(mm) | جریان خروجی (A) | ولتاژ (V) | توان (KW) | مدل اینورتر فرکانسی | ||
| عمق | عرض | ارتفاع | ||||
| 135.6 | 78 | 170 | 2.6 | 220 | 0.4 | SG10 0001 S2 |
| 4.5 | 220 | 0.75 | SG10 0002 S2 | |||
| 7.5 | 220 | 1.5 | SG10 0003 S2 | |||
| 12 | 220 | 2.2 | SG10 0004 S2 | |||
| 2.5 | 380 | 0.75 | SG10 0002 4T | |||
| 3.7 | 380 | 1.5 | SG10 0003 4T | |||
| 5.5 | 380 | 2.2 | SG10 0004 4T | |||
| 152.3 | 95 | 212 | 9.0 | 380 | 4.0 | SG10 0005 4T |
| 13.0 | 380 | 5.5 | SG10 0006 4T | |||
