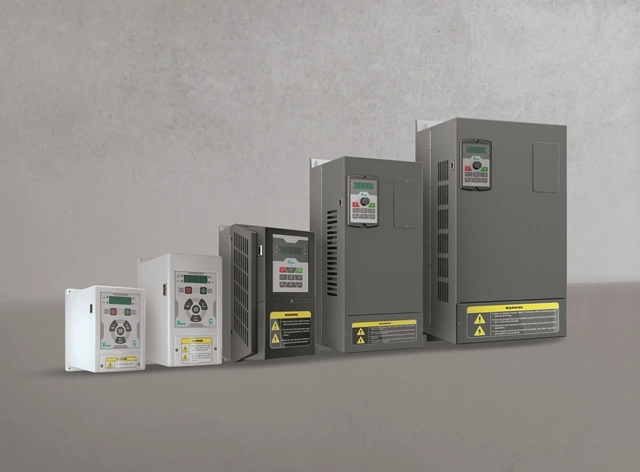

اینورتر G100 برند XIMA با توجه به شرایط فعلی کشور و نیاز به ساخت درایو در داخل ایران ، توسط مهندسین ایرانی طراحی و توسعه یافته است . این درایو جز معدود درایو های ایرانی می باشد که با کیفیت خوبی که دارد توانسته است جایگاه مناسبی در صنعت به دست بیاورد، همچنین درایو G100 یک دستگاه چند منظوره با طراحی Compact و با ابعاد مناسب برای استفاده در کاربردهای صنعتی مختلف می باشد. این محصول مجهز به توابع و الگوریتم های کنترلی پیشرفته برای کنترل دور و سرعت موتورهای القایی، کنترل گشتاور، کنترل کشش و حفاظت موتور عرضه شده است.

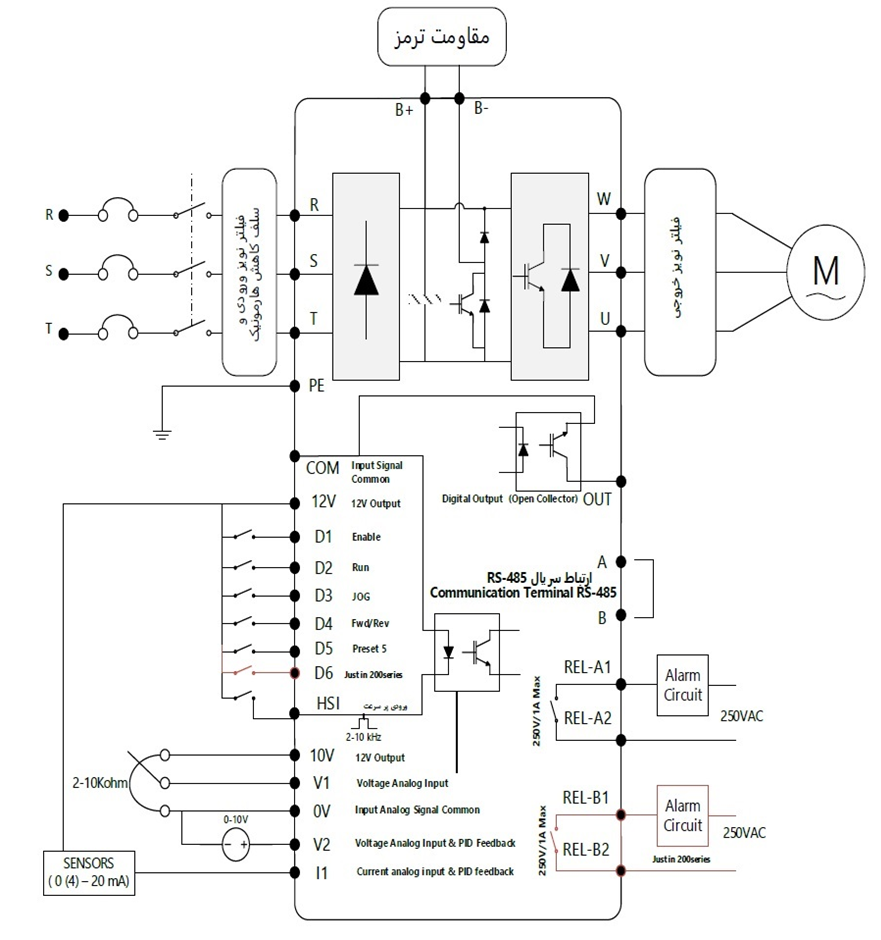

| ورودی ها و خروجی ها | مشخصات |
| منبع تغذیه | 12 V, 100 mA |
| 10 V, 8 mA | |
| ورودی آنالوگ (ولتاژی) | 2 ورودی , 0-10 V |
| ورودی آنالوگ (جریانی) | 1 ورودی 0-20 mA |
| ورودی دیجیتال | 5 (6) ورودی قابل تنظیم ،30v،5ma |
| ورودی پرسرعت | 1 ورودی 0 الی 50khz ،10الی24 V، 10Ma |
| خروجی رله | 1 خروجی رله ای، 250vac،1A |
| خروجی ترانزیستوری | 1 خروجی ترانزیستوری (NPN)،24V،50Ma، 10khz |
| ارتباط سریال | 1 واسط Modbus485 |
| مدل | نام درایو | جریان خروجی G100 برند XIMA (A) | عرض (mm) | ارتفاع (mm) | عمق (mm) |
| G100 A 004-1 | درایو 0.37 کیلو وات تکفاز G100 برند زیما | 3 | 95 | 155 | 140 |
| G100 A 008-1 | اینورتر 0.75 کیلو وات تکفاز G100 برند XIMA | 5 | |||
| G100 A 011-1 | اینور تر 1.1 کیلو وات تکفاز G100 شرکت زیما | 6 | |||
| G100 B 015-1 | VFD 1.5 کیلو وات تکفاز G100 برند XIMA | 9 | 103 | 206 | 160 |
| G100 B 022-1 | در ایو 2.2 کیلو وات تکفاز G100 شرکت ایرانی زیما | 11 | |||
| G100 B 030-1 | VVVF 3 کیلو وات تکفاز G100 | 16.5 | |||
| G100 B 008-3 | درایو ایرانی 0.75 کیلو وات سه فاز G100 کارخانه زیما | 3 | |||
| G100 B 015-3 | اینورتر 1.5 کیلو وات سه فاز G100 برند XIMA | 5 | |||
| G100 B 022-3 | اینور تر 2.2 کیلو وات سه فاز G100 کارخانه XIMA | 7 | |||
| G100 B 030-3 | درایو 3 کیلو وات سه فاز G100 برند زیما | 9 | |||
| G100 B 040-3 | در ایو 4 کیلو وات سه فاز G100 برند XIMA | 10 | |||
| G100 B 055-3 | VFD 5.5 کیلو وات سه فاز G100 کارخانه زیما | 13 | |||
| G200 C 075-3 | VVVF 7.5 کیلو وات سه فاز G200 شرکت ایرانی زیما | 19 | 132 | 285 | 179 |
| G200 C 110-3 | درایو 11 کیلو وات سه فاز ایرانی XIMA مدل G200 | 26 | |||
| G200 C 150-3 | درایو ایرانی 15 کیلو وات سه فاز XIMA مدل G200 | 36 | |||
| G300 D 185-3 | اینور تر زیما 18.5 کیلو وات سه فاز مدل G300 | 40 | 205 | 448 | 198 |
| G300 D 220-3 | درایو XIMA 22 کیلو وات سه فاز مدل G300 | 47 | |||
| G300 D 300-3 | اینورتر 30 کیلو وات سه فاز G300 برند XIMA | 63 | |||
| G300 E 370-3 | درایو 37 کیلو وات سه فاز G300 زیما | 73 | 259 | 510 | 241 |
| G300 E 450-3 | VFD XIMA 45KW 380V G300 | 90 | |||
| G300 E 550-3 | اینورتر 55 کیلو وات سه فاز G300 برند XIMA | 110 |
جهت آشنایی با مشخصات فنی بیشتر کاتالوگ مدل G100 برند XIMA را مطالعه کنید.
دستگاه XIMA دارای یک نمایشگر 4 رقمی ممیز دار و 4 عدد خراغ LED برای نمایش مقادیر و پارامترها و یک صفحه کلید برای تنظیم پارامترها و ریست کردن خطاها و استارت استپ موتور هست.

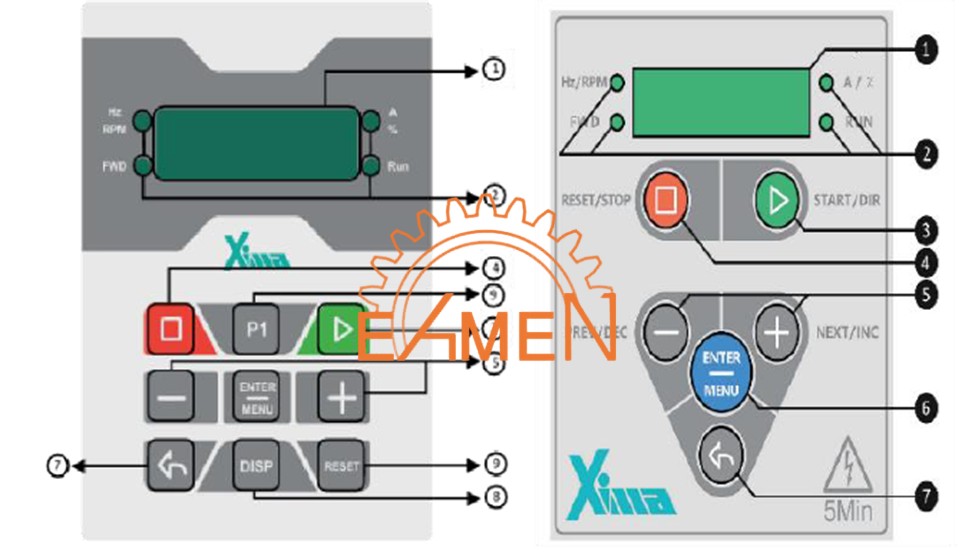

صفحه کلید اصلی دستگاه ( راست: سری 100 ؛ چپ: سری 200)
| شماره ردیف | نام کلید | شرح عملکرد کلید |
| 1 | LCD | صفحه نمایش 4 رقمی و برای نمایش مقادیر فرکانس، دور، جریان، مقدار بار و مشاهده و تنظیم پارامترها . |
| 2 | LED | چهار عدد LED برای نمایش جهت چرخش موتور، نمایش جریان یا درصد بار، فرکانس یا دور موتور، استارت یا استپ بودن دستگاه . |
| 3 | START/DIR | در صورت انتخاب کنترل از صفحه کلید توسط پارامتر این کلید برای استار ت کردن موتور به کار می رود. درصورتی که مقدار پارامتر برابر 14 باشد با نگه داشتن این کلید به مدت 2 ثانیه در حالتی که دستگاه استارت است، جهت موتور برعکس خواهد شد. |
| 4 | RESET/STOP | در صورت انتخاب کنترل از صفحه کلید توسط پارامتر این کلید برای برای استپ دستگاه به کار می رود و در مواقع بروز خطا برای ریست کردن خطا نیز به کار می رود .
نگه داشتن این کلید به مدت 2 ثانیه، خطای رخ داده را ریست می کند. (خطای اتصال کوتاه با ان دگمه ریست نمی شود و دستگاه باید خاموش و روشن شود) |
| 5 | NEXT/+ PREV/- | در هنگام تنظیم پارامترها برای حرکت روی پارامترهای مختلف و یا تغییر مقدار یک پارامتر )در صورت انتخاب شدن پارامتر( به کار می رود. |
| 6 | ENTER | کلید Enter برای رفتن به صفحه پارامترها به و یا انتخاب و ذخیر ه یک پارامتر و یا اجرای فرمان هایی مثل تنظیم خودکار و برگرداندن پارامترها به کار می رود. |
| 7 | BACK | کلید خروج (Back) که برای خروج از هر مرحله در هنگام تنظیم پارامترها به کار می رود. |
| مخصوص سری ها G200 | ||
| 8 | DISP | حالت صفحه نمایش را تغییر می دهد. |
| 9 | RESET | در مواقع بروز خطا برای ریست کردن خطا کاربرد دارد . |
| 10 | P1 | هنگام تنظیم مقادیر پارامترها به عنوان شیفت سون سگمنت در حال تغییر، کاربرد دارد. |
جهت راهنمای بیشتر برای راه اندازی درایو G100 برند XIMA به منوال فارسی دستگاه مراجعه کنید.
| کد خطا | نام خطا | علت خطا | نحوه رفع خطا |
| sc | Short circuit | اتصال کوتاه در خروجی ها
یا خرابی بخش قدرت |
اگر با وجود قطع سیم های خروجی این خطا باز هم رخ می دهد دستگاه معیوب است. |
| oc | Over Current | بار زیاد
یا زیاد بودن شتاب ها یا خرابی موتور یا تنظیم اشتباه پارامترهای موتور زیاد بودن پارامتر Pr05 |
موارد را چک کنید .
اگر پس از قطع موتور باز هم خطا رخ داد دستگاه معیوب است. |
| OC-A | Over Current during Acceleration | زمان راه اندازی کوتاه(Pr03) | افزایش زمان راه اندازی
تغییر حالت شتابگیری |
| OC-d | Over Current during Deceleration | زمان توقف کوتاه (Pr04)
کم بودن مقدار یا اتصال کوتاه مقاومت ترمز |
افزایش زمان توقف
تغییر طریقه شتابگیری مقاومت ترمز را چک کنید |
| OU-d | Over Voltage during Deceleration | زمان توقف کوتاه (Pr04)
قطعی یا خرابی مقاومت ترمز |
افزایش زمان توقف
تغییر طریقه شتابگیری استفاده از مقاومت ترمز |
| OU | Over Voltage | بالا بودن ولتاژ ورودی
یا رفتن موتور به محدوده ژنراتوری توسط بار مکانیکی |
چک کردن ولتاژ ورودی
استفاده از مقاومت ترمز |
| 12OC | 12V Overload | اتصال کوتاه یا جریان کشی بیش ازحد از ترمینال 12 ولت به ترمینال COM
یا خرابی فن دستگاه |
سیم کشی ترمینالها را چک کنید
سلامت فن را چک کنید |
| curr | Input Current Reduction | درصورتیکه ورودی آنالوگ جریان برای حالت 4 – 20 برنامه ریزی شده باشد و جریان ورودی زیر 3 میلی آمپر باشد. | جریان ورودی جریان i1 را بررسی نمایید . |
| PL05 | Phase loss | قطعی یکی از فازهای ورودی در دستگاه های 380 ولت
یا عدم تعادل بیش از حد سه فاز ورودی |
برق ورودی دستگاه را چک کنید
احتمال خرابی خازن های دستگاه |
| OL05 | Output phase loss | عدم تقارن جریان موتور
یا احتمال خرابی طبقه قدرت دستگاه |
در هنگامی که دستگاه خاموش است با اهم متر، مقاومت فاز به فاز موتور را چک کنید |
| UU | Under Voltage | ولتاژ برق ورودی پایین
یا خرابی خازن های قدرت دستگاه |
برق ورودی را چک کنید |
| OL | Overload | بار بیش ازحد روی موتور | بار مکانیکی را کنترل کنید
به بخش اضافه بار مراجعه کنید |
| OH | Over
Temperature |
دمای بالای محیط نصب
یا فرکانس سوئیچینگ بالا یا خرابی فن یا بار زیاد روی موتور یا مجاورت با منبع گرما یا کثیفی فن و هیت سینک دستگاه |
دمای محیط را چک کنید(باید زیر 45 باشد)
فرکانس سوئیچینگ را تا حد ممکن کاهش دهید با استفاده از هوای فشرده هیت سینک دستگاه را تمیز کنید |
| UH | Under Temperature | سرد بودن بیش ازحد محیط یا قطع شدن سنسور حرارت | درصورتی که دمای هوا بالای منفی ده درجه سانتیگراد است دستگاه را برای تعمیر ارسال کنید. |
| OP | Out Put Power Error | کم بودن توان دستگاه نسبت به توان موردنیاز | برای تهیه دستگاه با توان بزرگتر با شرکت ایمن سان تماس حاصل نمایید |
| brOL | Brake Over load | کم بودن توان مقاومت ترمز برای کاربرد موردنظر | برای تهیه مقاومت ترمز با توان بیشتر اقدام نمایید |
| AUto | Automatic Setting Error | توان نامتناسب موتور .
یا قطعی کابل موتور. |
موارد را بررسی نمایید |
| EE- | Emergency Error | ایراد در حافظه پارامترهای دستگاه | با شرکت تماس بگیرید |
| EFLt | External fault | در حالتی که خطای خارجی تعریف و فعال شده باشد | به تعریف پارامترهای گروه ورودی خروجی مراجعه نمایید . |
| -CL- | Connection
loss |
در حالتی که بیش از زمان تعیین شده در SE01 ارتباط با MASTER قطع شود | ارتباط را چک کنید و یا خطای ارتباط را غیر فعال کنید. |
در صورت نیاز به اطلاعات بیشتر با منوال فارسی G100 برند زیما مراجعه کنید.
جمع بندی
در شرایط حال حاضر استفاده از درایوی که همیشه موجود باشه و یا زمان تحویل نهایت یک هفته داشته باشد یک اولویت برای تمامی ماشین سازان و تولید کنندگان محسوب می شود. ما درایو G100 شرکت زیما را در این زمینه پیشنهاد می دهیم و میتوانید برای دریافت لیست قیمت و خرید درایو های XIMA با کارشناسان شرکت ایمن سان تماس حاصل فرمایید.
