قیمت و خرید PLC LS سری XGB با گارانتی شرکتی و ارسال به سراسر کشور

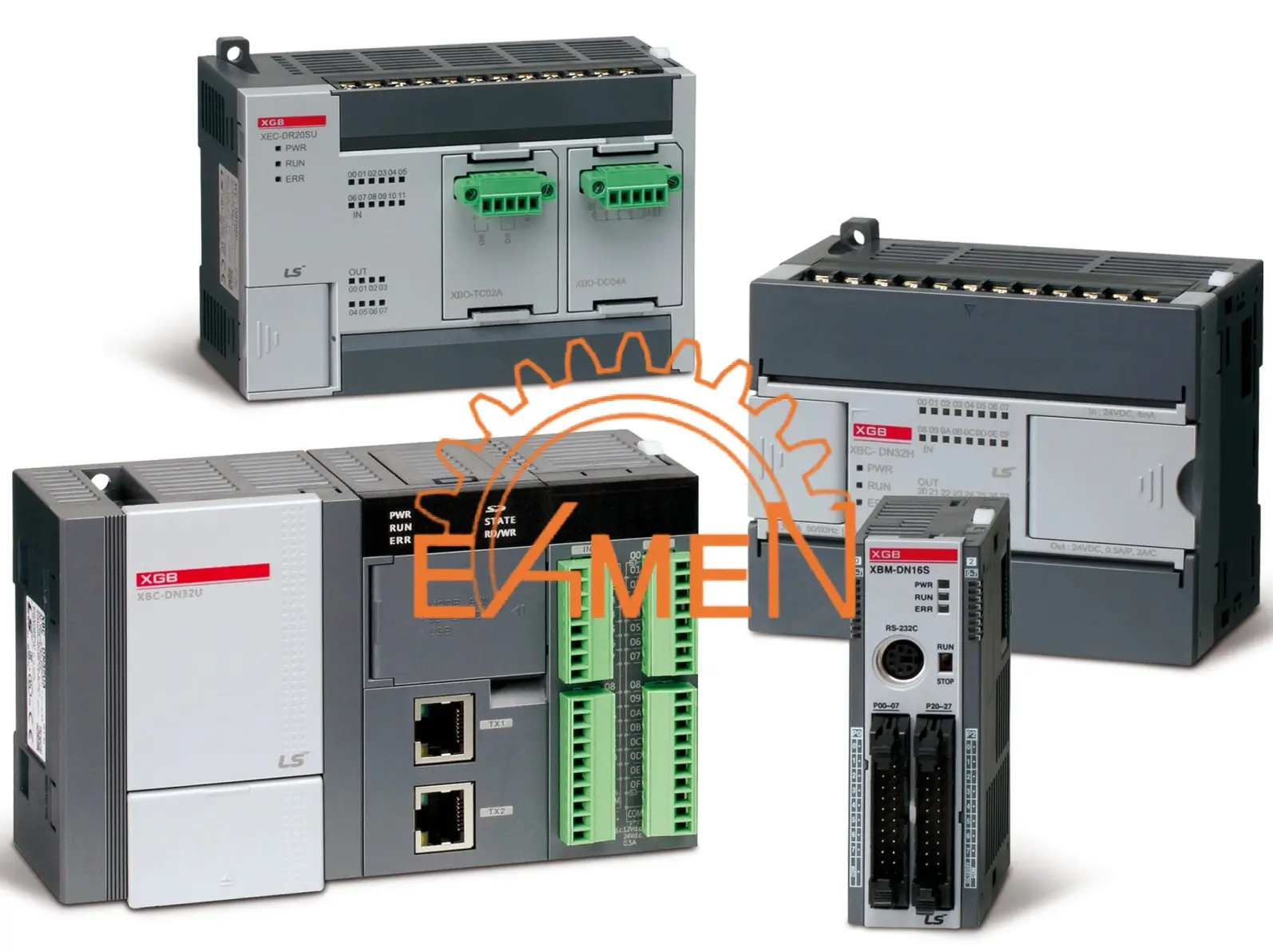

PLC LS  سری XGB یک میکرو PLC است که حداکثر کارایی را با حداقل هزینه ارائه می‌دهد .با عملکرد بالا، از سیستم‌های کنترلی ساده تا وظایف پیچیده را پشتیبانی می‌کند همچنین با تقویت عملکردهای ارتباطی خود، کنترل یکپارچه کاربر محور را ارائه می‌دهد و با تکیه بر نقاط قوت خود، در زمینه‌های کاربردی بسیاری مورد استفاده قرار می گیرد.

ایمن سان به عنوان تنها نماینده رسمی شرکت ls با گارانتی شرکتی آماده ارسال کلیه محصولات ls در کمترین زمان ممکن می باشد



سری XGB به سه مدل XEC  ، XBM و XBC تقسیم می شود که دو سری XEC و XBC دارای چندین CPU سری U ، H ، SU و E  می باشند.

ماژول های PLC LS سری XGB

1.  ورودی خروجی آنالوگ و دیجیتال
2.  دما
3.  شبکه
4. کنترل حرکت
5. شمارنده سرعت بالا
6.  لودسل

PLC LS  مدل XEC سری E

• قابلیت ارتقای ورودی و خروجی تا 38 I/O
• قابلیت اتصال تا 2 کارت OPTION
• سرعت پردازش : 240ns/step
• ظرفیت برنامه نویسی : 50KB
• فاقد RTC (در صورت نیاز باید کارت XBO-RTCA استفاده شود)
• پورت پروگرام و دانلود برنامه : پورت سریال 6 پین
• حداکثر HIGH SPEED COUNTER: 4 کانال 4KHZ



PLC  با 6 ورودی دیجیتال DC24V و 4 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR10E
	XEC-DP10E
	XEC-DN10E
PLC  با 8 ورودی دیجیتال DC24V و 6 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR14E
	XEC-DP14E
	XEC-DN14E
PLC  با 12 ورودی دیجیتال DC24V و 8 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR20E
	XEC-DP20E
	XEC-DN20E
PLC  با 18 ورودی دیجیتال DC24V و 12 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR30E
	XEC-DP30E
	XEC-DN30E



ویژگی های PLC LS  مدل XEC سری SU

• قابلیت ارتقای ورودی و خروجی تا  380 I/O
• قابلیت اتصال تا 7 کارت جانبی (EXP + Option)
• سرعت پردازش : 94ns/step
• ظرفیت برنامه نویسی : 200 Kbyte
• فاقد RTC (در صورت نیاز باید کارت XBO-RTCA استفاده گردد(
• پشتیبانی از ساختار اعشاری اعداد
• پشتیبانی از PID
• پشتیبانی ازکارت های شبکه : MODBUS-CANOPEN-ETHERNET-PROFIBUS
• پورت پروگرام و دانلود برنامه : پورت سریال 6 پین و mini USB
• حداکثر HIGH SPEED COUNTER : 2 کانال 100KHZ و 6 کانال 20KHZ
• دارای 2 کانال POSITIONING با سرعت 100KPPS



PLC  با 12 ورودی دیجیتال DC24V و 8 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR20SU
	XEC-DP20 SU
	XEC-DN20 SU
PLC  با 18 ورودی دیجیتال DC24V و 12 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR30 SU
	XEC-DP30 SU
	XEC-DN30 SU
PLC  با 24 ورودی دیجیتال DC24V و 16 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR40 SU
	XEC-DP40 SU
	XEC-DN40 SU
PLC  با 36 ورودی دیجیتال DC24V و 24 خروجی دیجیتال–قابلیت اتصال 1 کارت OPTION ،تغذیه AC110/240V	XEC-DR60 SU
	XEC-DP60 SU
	XEC-DN60 SU



ویژگی های PLC LS  مدل XEC سری H

• قابلیت ارتقای ورودی و خروجی تا  384 I/O
• قابلیت اتصال تا 10 کارت جانبی (ماکزیمم دو کارت شبکه)
• دارای پورت های RS232 , RS485 بر روی PLC
• سرعت پردازش : 83ns/step
• ظرفیت برنامه نویسی : 200 Kbyte
• دارای RTC
• پشتیبانی از ساختار اعشاری اعداد
• پشتیبانی از PID
• پشتیبانی ازکارت های شبکه : MODBUS-CANOPEN-ETHERNET-PROFIBUS
• پورت پروگرام و دانلود برنامه : پورت سریال 6 پین و mini USB
• حداکثر HIGH SPEED COUNTER : 4 کانال 100KHZ و 4 کانال 20KHZ
• دارای 2 کانال POSITIONING با سرعت 100KPPS

PLC  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ، تغذیه AC110/240V	XEC-DR32H
	XEC-DP32H
	XEC-DN32H
PLC  با 32 ورودی دیجیتال DC24V و 23 خروجی دیجیتال ،تغذیه AC110/240V	XEC-DR64H
	XEC-DP64H
	XEC-DN64H
PLC  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ، تغذیه 12 الی 24 ولت DC	XEC-DR32H/D1
	XEC-DP32H/D1
	XEC-DN32H/D1
PLC  با 32 ورودی دیجیتال DC24V و 23 خروجی دیجیتال ،تغذیه 12 الی 24 ولت DC	XEC-DR64H/D1
	XEC-DP64H/D1
	XEC-DN64H/D1

مشخصات PLC LS  مدل XEC سری U

• قابلیت ارتقای ورودی و خروجی تا  352 I/O
• قابلیت اتصال تا 10 کارت جانبی (ماکزیمم 2 کارت HSE و2 کارت شبکه)
• دارای پورت های RS232 , RS485 و اترنت بر روی PLC
• سرعت پردازش : 60ns/step
• ظرفیت برنامه نویسی : 354 Kbyte
• دارای RTC می باشد
• پشتیبانی از ساختار اعشاری اعداد
• پشتیبانی از PID
• پشتیبانی ازکارت های شبکه : MODBUS-CANOPEN-ETHERNET-PROFIBUS
• پورت پروگرام و دانلود برنامه : پورت اترنت و mini USB
• حداکثر HIGH SPEED COUNTER : 8 کانال 100KHZ
• دارای 4 کانال POSITIONING با سرعت 2MPPS در سری XEC-UP
• دارای 4 ورودی و 4 خروجی آنالوگ 14BIT در سری XEC-UA

PLC  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ، تغذیه AC110/240V	XEC-DN32U
PLC  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ،4 ورودی و4 خروجی آنالوگ، تغذیه AC110/240V	XEC-DN32UA
پی ال سی  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ،4خروجی پالس، تغذیه AC110/240V	XEC-DN32UP
plc با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری –تغذیه DC12~24V	XEC-DN32U/DC
PLC  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ،4 ورودی و4 خروجی آنالوگ، تغذیه DC12~24V	XEC-DN32UA/DC
PLC با 16 ورودی دیجیتال DC24V و 12 خروجی دیجیتال رله ای – تغذیه AC110/240V	XEC-DR28U
پی ال سی  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ،4 ورودی و4 خروجی آنالوگ، تغذیه AC110/240V	XEC-DR28UA
PLC با 16 ورودی دیجیتال DC24V و 12 خروجی دیجیتال رله ای – تغذیه ، تغذیه DC12~24V	XEC-DR28U/DC
پی ال سی  با 16 ورودی دیجیتال DC24V و 16 خروجی دیجیتال ترانزیستوری ،4 ورودی و4 خروجی آنالوگ، تغذیه DC12~24V	XEC-DR28UA/DC

کارت های توسعه PLC LS سری XGB

این بخش از مشخصات فنی PLC به توسعه‌های مختلف آن می‌پردازد:

توسعه‌های عمومی

• سازگاری با ماژول‌های توسعه XGB: این PLC با ماژول‌های توسعه سری XGB سازگار است و می‌توان از آن‌ها برای افزایش قابلیت‌های دستگاه استفاده کرد.
• حداکثر ۲ ماژول توسعه backplane پرسرعت: backplane به برد اصلی PLC گفته می‌شود. این عبارت یعنی می‌توان حداکثر ۲ ماژول توسعه پرسرعت را مستقیما به backplane PLC متصل کرد. این ماژول‌ها معمولا برای کاربردهای خاصی مانند پردازش سریع داده‌ها یا کنترل حرکت استفاده می‌شوند.
• حداکثر ۱۰ ماژول توسعه: در حالت کلی می‌توان تا ۱۰ ماژول توسعه مختلف را به PLC متصل کرد.
• حداکثر ۳۵۲ ورودی/خروجی: با استفاده از ماژول‌های توسعه می‌توان تعداد نقاط ورودی و خروجی PLC را تا ۳۵۲ نقطه افزایش داد. این نقاط برای اتصال سنسورها، عملگرها و سایر تجهیزات خارجی استفاده می‌شوند.
• ماژول توسعه ورودی/خروجی: این ماژول‌ها شامل انواع ورودی و خروجی دیجیتال (DC24V، ترانزیستوری، رله‌ای) هستند که برای اتصال دستگاه‌های مختلف به PLC استفاده می‌شوند.

کارت های توسعه از نوع ورودی و خروجی دیجیتال



کارت با 8 ورودی دیجیتال DC24V	XBE-DC08A
کارت با 16 ورودی دیجیتال DC24V	XBE-DC16A
کارت با 32 ورودی دیجیتال DC24V	XBE-DC32A*
کارت با 8 خروجی دیجیتال رله ای	XBE-RY08A
کارت با 16 خروجی دیجیتال رله ای	XBE-RY16A
کارت با 8 ورودی دیجیتال DC24V و 8 خروجی دیجیتال رله ای	XBE-DR16A
کارت با 8 خروجی دیجیتال ترانزیستوریNPN	XBE-TN08A
کارت با 16 خروجی دیجیتال ترانزیستوریNPN	XBE-TN16A
کارت با 32 خروجی دیجیتال ترانزیستوریNPN	XBE-TN32A *
کارت با 8 خروجی دیجیتال ترانزیستوریPNP	XBE-TP08A
کارت با 16 خروجی دیجیتال ترانزیستوریPNP	XBE-TP16A
کارت با 32 خروجی دیجیتال ترانزیستوریPNP	XBE-TP32A *

ماژول‌های خاص PLC LS سری XGB

• ماژول‌های آنالوگ: این ماژول‌ها شامل ورودی و خروجی آنالوگ، RTD (سنسور مقاومتی دما)، ترموکوپل و … هستند که برای اندازه‌گیری و کنترل کمیت‌های پیوسته مانند دما، فشار و جریان استفاده می‌شوند.
• ماژول‌های شمارنده سرعت بالا: برای کاربردهایی که نیاز به شمارش سریع پالس‌ها دارند (مانند شمارش قطعات یا اندازه‌گیری سرعت) استفاده می‌شوند.
• ماژول‌های موقعیت‌یابی: برای کنترل حرکت و موقعیت‌دهی دقیق محورها استفاده می‌شوند. این ماژول‌ها می‌توانند شامل کنترل خطی دو محور (Line drive 2 axes) یا کنترل موقعیت از طریق شبکه EtherCAT با ۸ محور باشند.



4 Channel Analog input (Current/Volltage) (12BIT)	XBF-AD04A
4-channel analog input (current / voltage, resolution : 1/16000)-14BIT	XBF-AD04C
8 Channel Analog input (Current/Volltage) (12BIT)	XBF-AD08A
4 Channel Analog output (Current) (12BIT)	XBF-DC04A
4 Channel Analog output (current, resolution : 1/16000)-14BIT	XBF-DC04C
4 Channel Analog output (Voltage) (12BIT)	XBF-DV04A
4-channel analog output (voltage, resolution : 1/16000)-14BIT	XBF-DV04C
2 Channel Analog input(current/voltage), 2 Channel Analog output (current/voltage)	XBF-AH04A
1 Channel RTD (Resistance Temperature Detect) input	XBF-RD01A
4 Channel RTD (Resistance Temperature Detect) input	XBF-RD04A
Temperature controller, RTD	XBF-TC04RT
Temperature controller, Thermocouple	XBF-TC04TT
4 Channel Thermocouple input	XBF-TC04S
2-channel Load Cell input module	XBF-LD02S
2-channel High-speed counter input (Open collector)	XBF-HO02A
2-channel High-speed counter input (Line drive)	XBF-HD02A
EtherCAT Positioning module, 8axes,XEC-U Only	XBF-PN08B
Pulse(LD) output 2 axis	XBF-PD02A

ماژول‌های ارتباطی

• پشتیبانی از پروتکل‌های ارتباطی مختلف: این PLC از پروتکل‌های ارتباطی مختلفی مانند RS-232C، RS-422/485، Ethernet، CANopen ،Profibus-DP ،DeviceNet ،EtherNet/IP و RAPIEnet پشتیبانی می‌کند. این امر امکان اتصال PLC به شبکه‌های صنعتی مختلف و تبادل داده با سایر دستگاه‌ها را فراهم می‌کند.



Cnet (RS-422/485) I/F, 1Ch	XBL-C41A
Cnet (RS-232C) I/F [modem communication], 1Ch	XBL-C21A
DeviceNet, Slave	XBL-DSEA
RAPIEnet – LS Protocol based Ethernet, 2Ch	XBL-EIMT
RAPIEnet – Fiber optic, Max. 2Km(Fiber 2Ch.), 100Mbps	XBL-EIMF
Profibus-DP, Master, RS-485	XBL-PMEC
Profibus-DP, Slave, RS-485	XBL-PSEA
EtherNet/IP, 2Ch	XBL-EIPT
Ethernet I/F, 1Ch	XBL-EMTA
CANOpen Master	XBL-CMEA
CANOpen Slave	XBL-CSEA



توسعه (نوع XBC/XEC U)

• حداکثر ۱۰ ماژول توسعه: در این حالت نیز می‌توان تا ۱۰ ماژول توسعه را به PLC متصل کرد.
• حداکثر ۲ ماژول backplane پرسرعت: مشابه حالت قبل، حداکثر ۲ ماژول توسعه پرسرعت را می‌توان به backplane متصل کرد.
• حداکثر ۲ ماژول ارتباطی: در این حالت می‌توان حداکثر ۲ ماژول ارتباطی را به PLC متصل کرد.

به طور کلی، این بخش از مشخصات فنی نشان می‌دهد که PLC از قابلیت توسعه بسیار بالایی برخوردار است و می‌توان آن را با توجه به نیازهای کاربرد مورد نظر، گسترش داد. تنوع ماژول‌های توسعه ارائه شده امکان اتصال انواع سنسورها، عملگرها، دستگاه‌های ارتباطی و سایر تجهیزات را به PLC فراهم می‌کند.

ثبت داده (Data Log)

• تنظیم آسان پارامترها برای [ذخیره عمومی]، [ذخیره ماشه‌ای]، [ذخیره رویداد] بدون نیاز به دستورالعمل: این قابلیت به کاربر اجازه می‌دهد تا به راحتی و بدون نیاز به دانش برنامه‌نویسی پیچیده، پارامترهای مختلف را برای ذخیره‌سازی داده‌ها تنظیم کند. سه حالت ذخیره‌سازی مختلف (عمومی، ماشه‌ای و رویداد) امکان ثبت داده‌های متنوع را فراهم می‌کنند.
• قابلیت ذخیره‌سازی ۱۶ گیگابایت داده عملیاتی: این PLC دارای حافظه داخلی ۱۶ گیگابایت است که برای ذخیره‌سازی حجم زیادی از داده‌های عملیاتی کافی است.
• قابلیت‌های اضافی:

به طور خلاصه،  PLC دارای قابلیت‌های پیشرفته‌ای برای ثبت و مدیریت داده‌ها است. این قابلیت‌ها به کاربر اجازه می‌دهند تا به راحتی داده‌های مورد نیاز خود را جمع‌آوری، ذخیره و تحلیل کند و از آن‌ها برای بهبود عملکرد سیستم و عیب‌یابی استفاده کند.

اترنت دوگانه (نوع XBC/XEC U)

PLC دارای دو پورت اترنت است که امکان اتصال مستقیم به دو دستگاه دیگر و همچنین ارائه خدمات FTP را فراهم می‌کنند. این امر علاوه بر کاهش هزینه‌ها، امکانات بیشتری را برای کاربردهای مختلف فراهم می‌کند.

وب سرور

PLC دارای یک وب سرور داخلی است که امکان مانیتورینگ و کنترل از راه دور، همگام‌سازی زمان و ارسال ایمیل را فراهم می‌کند. این قابلیت‌ها به کاربر اجازه می‌دهند تا به راحتی به اطلاعات PLC دسترسی داشته باشد، وضعیت آن را بررسی کند و در صورت لزوم، تنظیمات آن را تغییر دهد.
