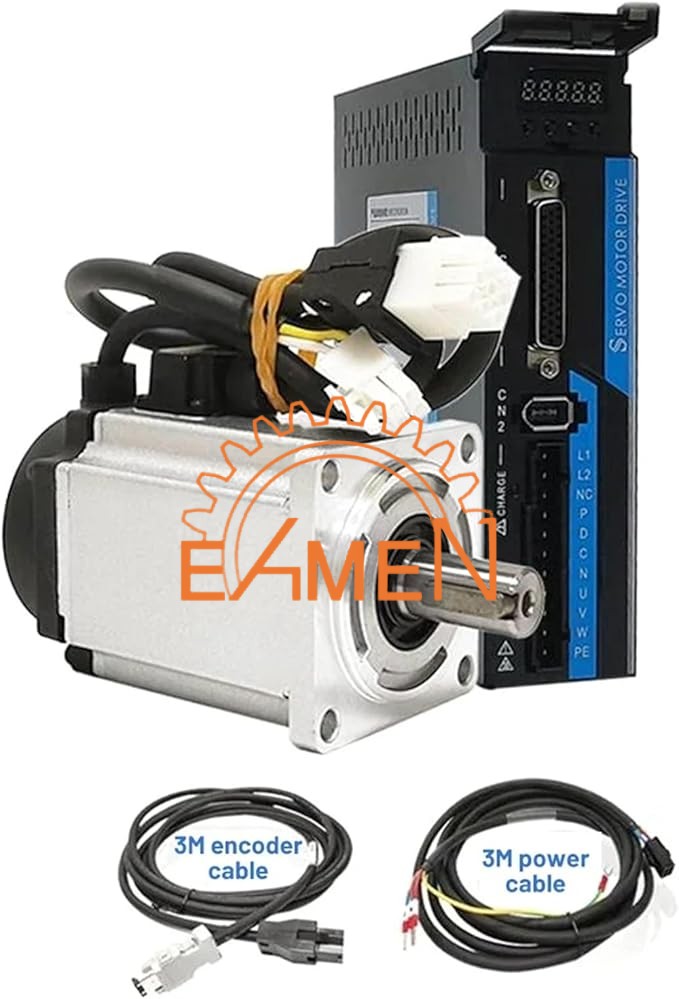

سرو HITEK  : همه چیز در مورد این سرو با دقت

سرو HITEK از جدیدترین محصولات این شرکت می باشد که تصور می شود با کیفیت و قیمت متناسبی که ارائه می کند، بتواند سهم بازار خوبی در صنعت به دست آورد.

از سروهای هایتک می توان در صنایع بسته بندی، cnc، رباتیک و دیگر صنایع  استفاده کرد.

ویژگی های سرو HITEK

• رنج 100 وات الی 7.5 کیلو وات در سه مدل ولتاژی تکفاز 220 ولت و سه فاز 220 و 380 ولت
• دارای دو نوع انکودر ABSOLUTE و INCREMENTAL (پایین تر از یک کیلو وات با انکودر مطلق کار می کند)
• دارای هومینگ داخلی
• دارای مود کنترلی Speed ، Position ، Torque Control و مود های ترکیبی
• دارای پروتکشن های حفاظتی افت ولتاژ ، اضافه بار ، سرعت بیش از حد (over speed) ، اضافه جریان ، عدم کارکرد درست انکودر ، اور ولتاژ منبع تغذیه اصلی ،آندر ولتاژ منبع تغذیه اصلی و انحراف موقعیت
• مجهز به فانکشن های مانیتورینگ سرعت ، موقعیت فعلی، command pulse accumulation ، انحراف موقعیت (Position Devation)،   گشتاور موتور ، جریان موتور و وضعیت عملیاتی
• شناسایی خودکار مشخصات موتور و انکودر (ID موتور ، انکودر و پالس)

مشخصات فنی سرو هایتک

قطر شفت (mm)	قطر فلنج (mm)	کابل انکودر	کابل پاور	درایو	موتور	توان ، گشتاور ، دور موتور	ولتاژ ورودی
8	40	E100P-03-C-X-9PA	P100P-03-C-X-4PA	ISD-100H-40	ISM1-40-00330A7-A(0.32N.m)	100 W 0.32 N.m 3000 rpm	تکفاز 220
14	60				ISM1-60-00630A7-A(0.64N.m)	200 W 0.64 N.m 3000 rpm
					ISM1-60-01330A7-A(1.27N.m)	400 W 1.27 N.m 3000 rpm
					ISM1-060-01930A7-A(1.91N.m)	600 W 1.91 N.m 3000 rpm
19	80			ISD-100H-75	ISM1-80-02430A7-A(2.39N.m	750 W 2.39 N.m 3000 rpm
					ISM1-80-03230A7-A(3.18N.m)	1 KW 3.18 N.m 3000 rpm
19	110	E200P-03-G-X-7PH	P200P-03-G-X-4PH	ISD-200H	ISM2-110-05420A7-H(5.4N.m)	1.1 KW 5.4 N.m 2000 rpm	3 ph 220V
					ISM2-110-06420A7-H(6.4N.m)	1.3 KW 6.4 N.m 2000 rpm
22	130				ISM2-130-07520A7-H(7.5N.m)	1.5 KW 7.5 N.m 2000 rpm
					ISM2-130-08420A7-H(8.4N.m)	1.7 KW 8.4 N.m 2000 rpm
		E200P-03-G-X-7PH	P300P-03-G-X-4PH	ISD-300S	ISM3-130-11515A7-H(11.5N.m)	1.8 KW 11.5 N.m 1500 rpm	3 ph 380 V
35	180	ES200-03-G-N-15PH	PY500-03-G-N-4PDH	ISD-500H	ISM3-180-18615I2-H(18.5N.m)	3 KW 18.5 N.m 1500 rpm
					ISM3-180-28415I2-H(28.4N.m)	4.4 KW 28.4 N.m 1500 rpm
42					ISM3-180-35015I2-H(35N.m)	5.5 KW 35 N.m 1500 rpm
					ISM3-180-48015I2-H(48N.m)	7.5 KW 48 N.m 1500 rpm

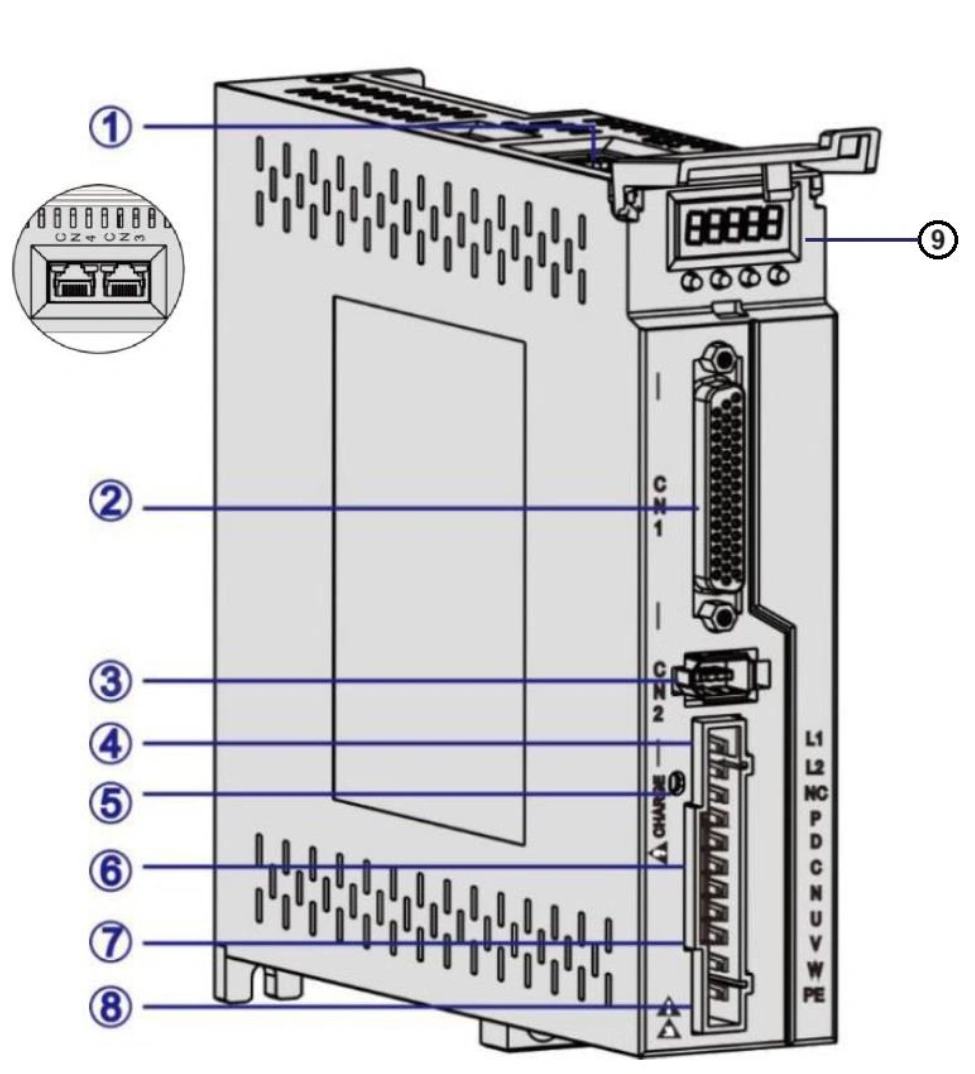

اجزا سرو درایو HITEK :





1	ترمینالهای شبکه مدباس (CN3,CN4)
2	ورودیها و خروجیهای دیجیتال و آنالوگ (CN1)
3	سوکت انکودر (CN2)
4	ترمینالهای برق ورودی 220 ولت (L1,L2)
5	LED  نمایشگر شارژ بودن خازنهای داخلی درایو
6	ترمینالهای مربوط به مقاومت ترمزی
7	ترمینالهای برق خروجی به موتور (U,V,W)
8	ترمینال اتصال سیم ارت PE
9	نمایشگر و کلیدهای تنظیم



مقاومت ترمز داخلی و خارجی سرو درایو هایتک

داخلی : در صورت استفاده از مقاومت ترمزی داخلی درایو , بایستی ترمینالهای P و D به همدیگر متصل شوند .

خارجی : در صورت استفاده از مقاومت خارجی اتصال بین P , D را باز نموده و مقاومت ترمزی را بین پایه های P , C وصل نمایید .

مقاومت داخلی	مقاومت خارجی

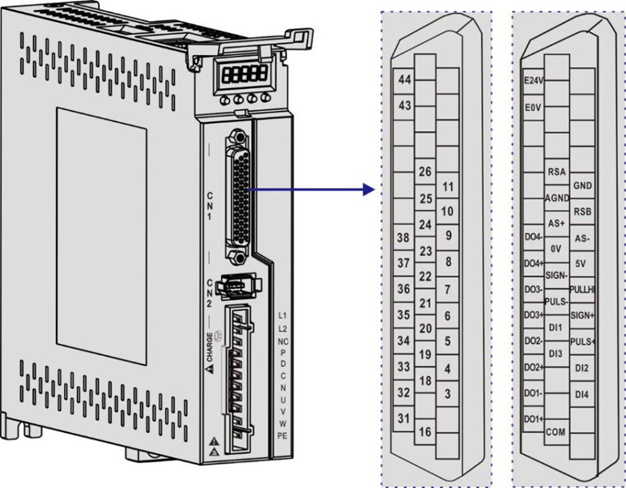

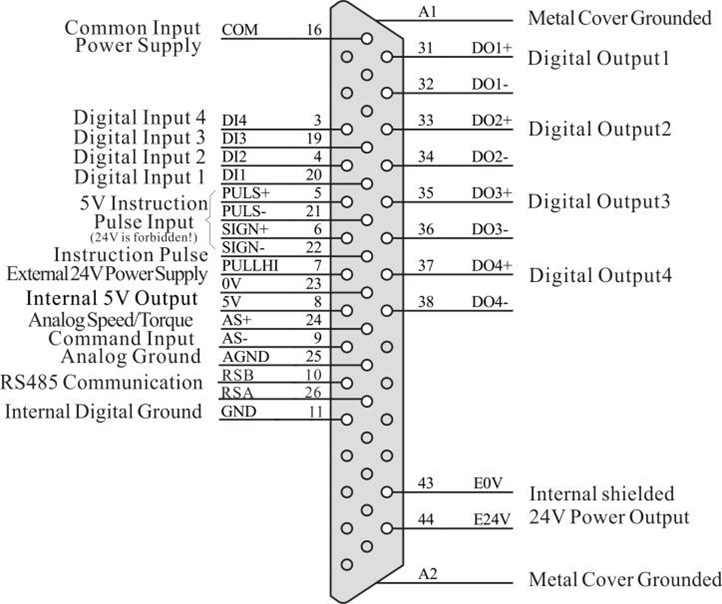

ترمینال های CN1 سرو هایتک







تنظیم پارامترهای سروو درایو از طریق کی پد

شرح	شماتیک کلید
شستی افزایش مقدار و یا جا ب جایی بین بقیه پارامتر ها
شستی کاهش مقدار و یا جا ب جایی بین بقیه پارامتر ها
شستی لغو یا برگشت به پارامتر قبلی
شستی تایید و ورود با پارامتر	SET

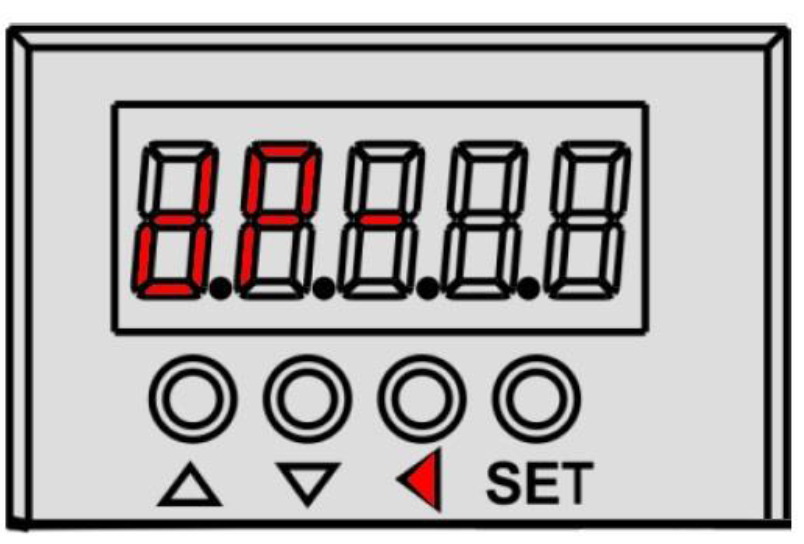

1. بعد از اینکه برق درایو را وصل کردیم ابتدا نمایشگر , مقدار زیر را نشان میدهد :

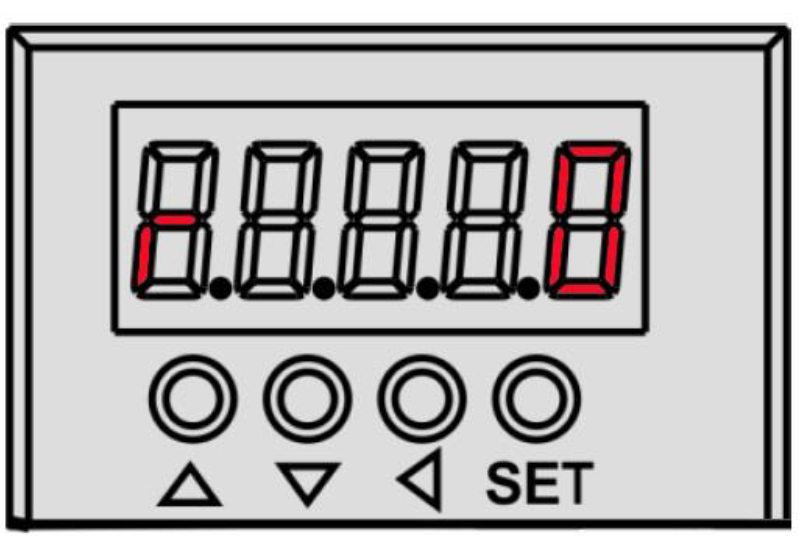

2- شستی  را دوبار فشار دهید , سپس نمایشگر متن زیر را نمایش خواهد داد :

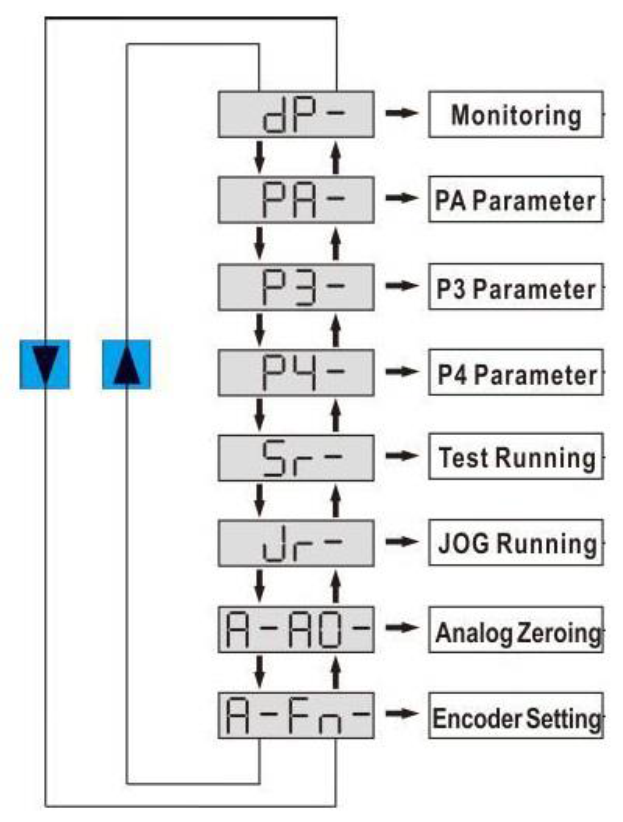

3-  اگر شستی یا را پشت سر هم فشار دهیم طبق تصویر زیر بین گروهها جابجا خواهیم شد :

4- چند بار شستی را فشار دهید تا گروه PA- نمایش داده شود

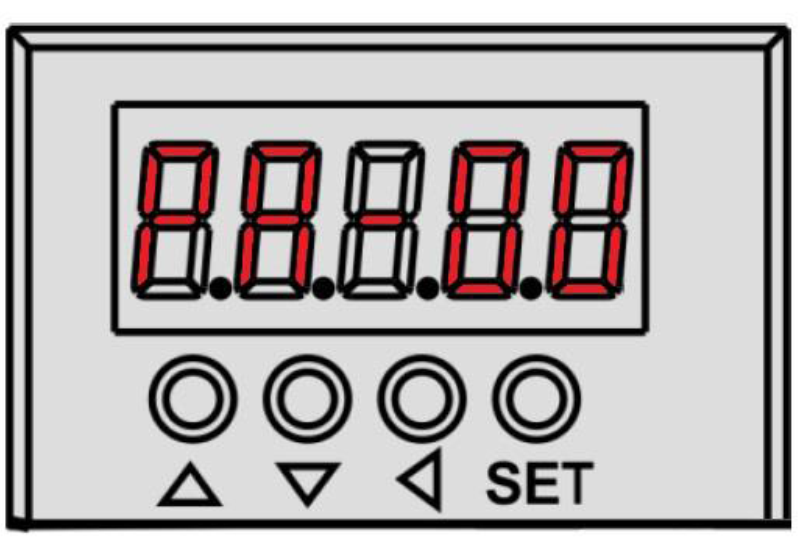

5- حالا شستی SET را فشار دهید تا پارامتر PA-00 که یکی از زیر گروههای PA- می باشد , نمایش داده شود.

6- در این حالت میتوان توسط شستی های و بین زیر گروههای PA- جابجا شد (PA-00 ~ PA-100).

7- چند بار شستی را فشار دهید تا پارامتر PA-04 نمایش داده شود

8-  شستی SET را فشار دهید تا وارد پارامتر PA-04 شوید ( مقدار اولیه این پارامتر 0 می باشد) .

9- در این حالت توسط شستیهای و مقدار مورد نیاز را تنظیم نمایید .

10- پس از تنظیم مقدار مورد نیاز , شستی SET را به مدت چند ثانیه نگهدارید , در این حالت مقدار تنظیم شده چندبار چشمک می زند و سپس ثابت میگردد , و این به معنی ذخیره مقدار تنظیم شده در پارامتر می باشد .

11- پس از ذخیره مقدار مورد نیاز در داخل پارامتر , با  از داخل پارامتر خارج می شویم و دوباره PA-04 نمایش داده می شود.

جمع بندی سرو موتور و درایو HITEK

با توجه به شرایط اقتصادی و کمبود تجهیزات صعنتی میتوان از سروهای هایتک جهت جایگزینی برند های ژاپنی و تایوانی استفاده نمود و به خوبی سیستم مورد نظر را کنترل کرد.
