تعمیر درایو سینوس پنتا

راهنمای جامع تعمیر درایو سینوس پنتا

 بخش ۱: خطاهای شایع درایو سینوس پنتا و علل آنها

1. خرابی IGBT (ماژول قدرت)
   • علائم: خطای A050 روی کیپد، اضافه‌جریان، گرمایش غیرعادی .

   • علل: اتصال کوتاه خروجی، اضافه‌بار ناگهانی، یا نقص خنک‌کنندگی.

2. خرابی برد پاور (مدار DC Bus)

   • علائم: خطاهای اضافه ولتاژ یا افت ولتاژ DC .

   • علل: نوسانات شبکه، خرابی خازن‌های لینک DC، یا معیوب بودن ترمز دینامیکی.

3. مشکل در کنتاکتور و مدار سافت شارژ (Pre-charge Circuit)

   • علائم: خطای مدار پریشارژ

   • علل: فرسودگی کنتاکتور، نشتی جریان در خازن‌ها، یا تنظیمات نادرست زمان شارژ.

4. خرابی برد کنترل (Control Board)

   • علائم: خطاهای سخت‌افزاری مانند A071,A063(مربوط به میکروکنترلر) .

   • علل: نویز الکتریکی، ضربه فیزیکی، یا نصب نادرست کابل‌ها.

5. خرابی فن خنک‌کننده

   • علائم: خطای OVERHEAT یا افزایش دمای داخلی.

   • علل: انسداد مجاری هوا، فرسودگی بلبرینگ، یا گردوغبار صنعتی.

6. خرابی منبع تغذیه (Power Supply)

   • علائم: عدم روشن‌شدن درایو، نوسان ولتاژ 24V DC.

   • علل: سوختن ترانسفورماتور ایزوله، اتصالی در مدار ثانویه.

7. خرابی تریستور ترمز (Braking Thyristor)

   • علائم: خطای ترمز غیر فعال یا افزایش ولتاژ باس هنگام ترمزگیری.

   • علل: انتخاب مقاومت ترمز نامناسب، شوک‌های مکرر .

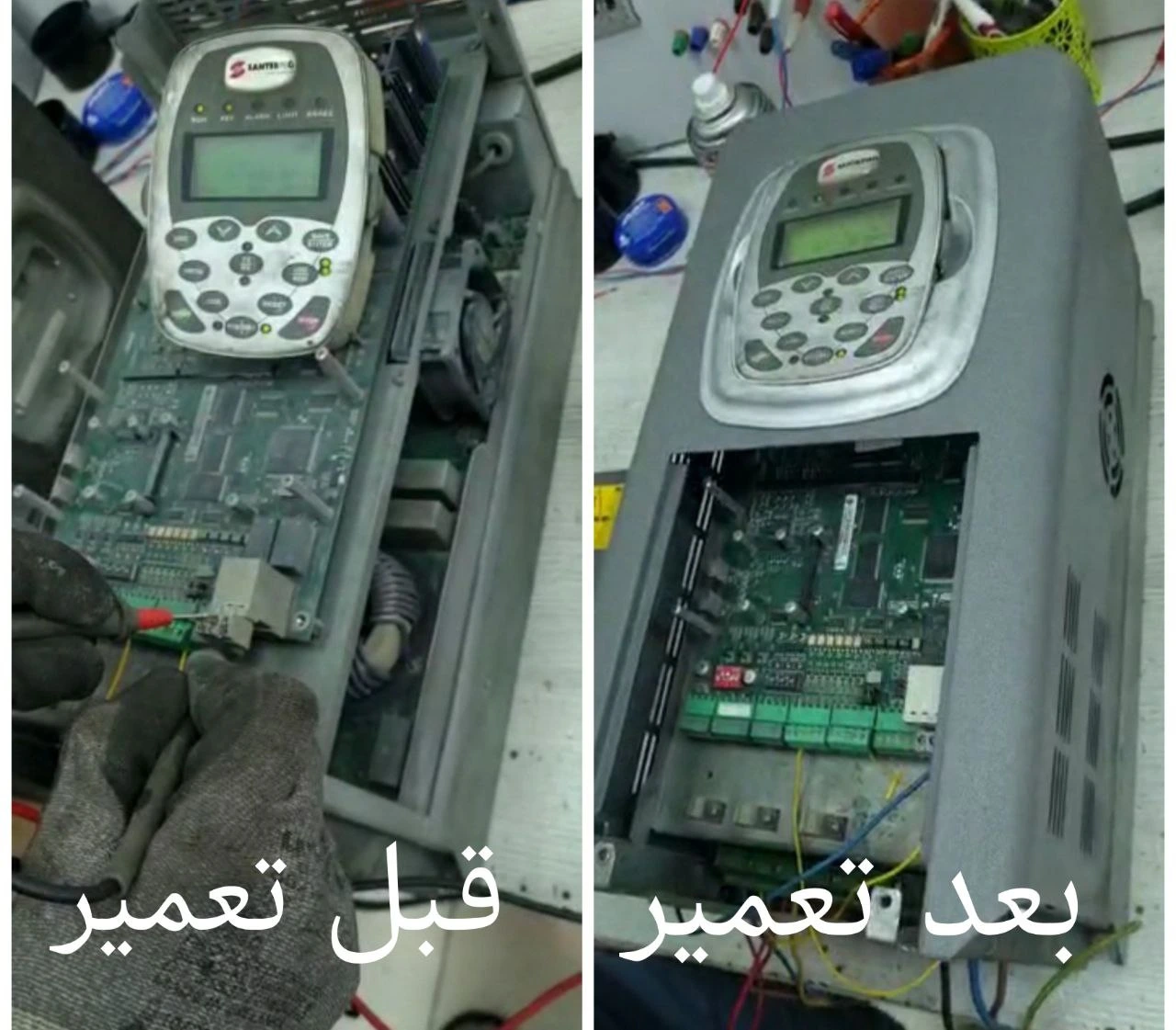

بخش ۲: نمونه عملی تعمیر – تحلیل موردی

مشخصات درایو معیوب:

• خطای KEYPAD ALARM )قطع ارتباط با کیپد(
• ترمز فعال نمی‌شود (Brake Relay Fault).
• کثیفی شدید داخلی و گردوغبار روی بردها.

مراحل تعمیر تخصصی:

1. شستشوی کامل بردها:
   • استفاده از کارواش ! برای شستشو برد(در صورت عدم مهارت کافی منجر به آسیب می شود).
2. تعویض سوکت کیپد:
   • جایگزینی سوکت معیوب با نوع اورجینال برای ارتباط پایدار (مطابق نمونه کاربر)
3. جایگزینی رله ترمز با مدار تریستوری:
   • طراحی مدار تریستوری با تحمل جریان 50A  برای بهبود پاسخگویی ترمز.
4. تعویض فن و سرویس سیستم خنک‌کنندگی:
   • نصب فن‌های با کیفیت مرغوب مقاوم در برابر گردوغبار .

نتیجه:

• رفع کامل خطاهای ارتباطی و ترمز.
• افزایش عمر مفید درایو با جلوگیری از اتصالی‌های ناشی از کثیفی.

🏆 بخش ۳: مزیت‌های مراکز تعمیرات معتبر (چرا انتخاب ما!!!)

• قطعات اورجینال:
  استفاده از IGBT‌های اورجینال سازگار با اینورتر SINUS PENTA .
• گارانتی تعمیر:
  تضمین 2 ماهه به‌شرط سلامت CPU و عدم دستکاری غیرحرفه‌ای قبلی.
• تست نهایی با آنالایزر صنعتی:
  بررسی پارامترهایی مانند ولتاژ باس (DC Link) و THD جریان خروجی.
• پشتیبانی فنی پس از تعمیر:
  در صورتی که مشتری نیاز به راه اندازی درایو دارد امکان ارسال کارشناس وجود دارد.

بخش ۴: پرسش‌های متداول (FAQ)

1. آیا شستشوی برد با آب امکان‌پذیر است؟
   • فقط با تکنیک واشِر صنعتی و خشک‌کردن – انجام خودسرانه باعث خوردگی می‌شود!
2. چطور از خطای KEYPAD ALARM جلوگیری کنم؟
   • سرویس دوره‌ای کانکتورها (مطابق نمونه کاربر)
3. گارانتی تعمیر شامل چه مواردی نمی‌شود؟
   • خرابی‌های ناشی از نوسان شدید برق یا تعمیرات غیرمجاز قبلی.

نتیجه‌گیری

تعمیر درایوهای سینوس پنتا نیازمند دانش فنی عمیق از معماری برد کنترل و دسترسی به قطعات اورجینال است. با انتخاب مراکز دارای پلتفرم تست شبیه‌ساز بار و گارانتی مکتوب، از هزینه‌های مکرر جلوگیری کنید.

پیشنهاد اکید: سرویس دوره‌ای داخلی درایو هر ۶ ماه در محیط‌های صنعتی پرگردوغبار!
