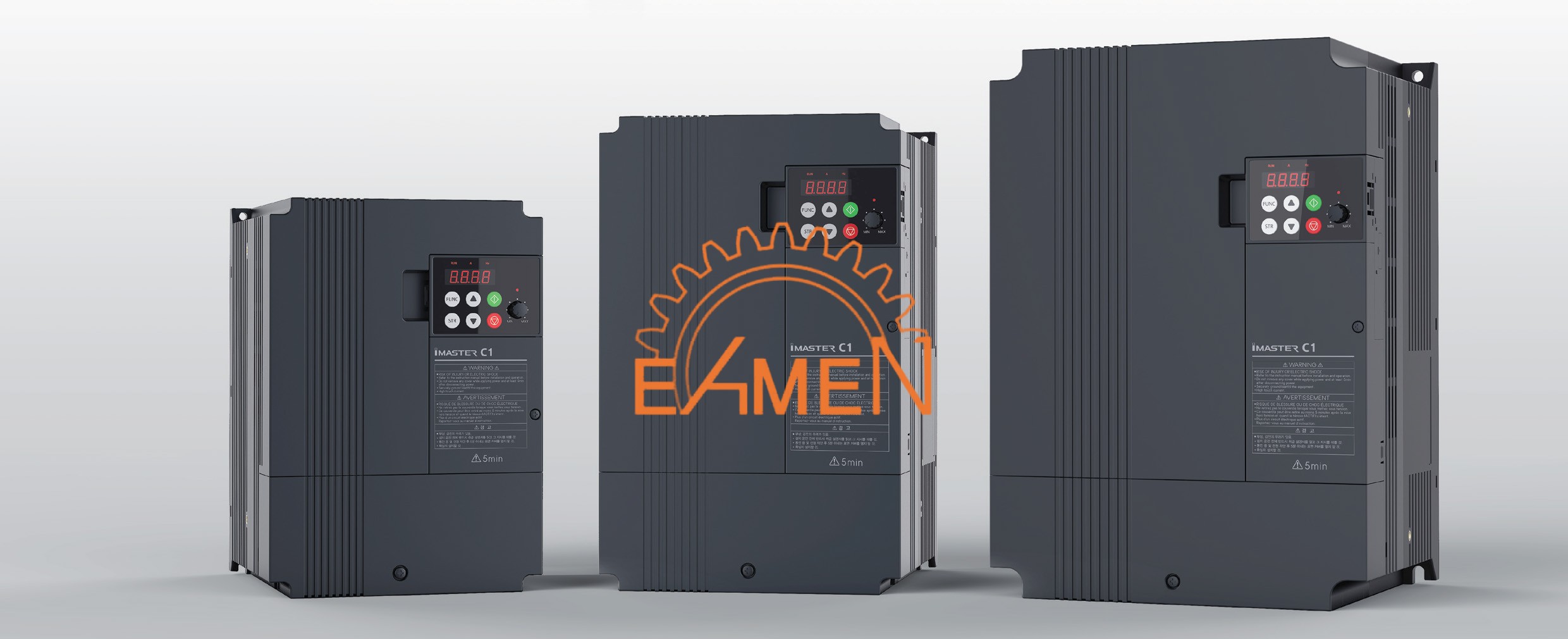

اینورتر c1 برند IMASTER یکی دیگر از محصولات شرکت Imaster کره جنوبی می باشد که برای کاربری های عمومی پیشنهاد می شود . این درایو از توان 5.5 تا 22 کیلو وات در ولتاژ سه فاز 380 وارد ایران می شود که در ادامه بیشتر با این درایو C1 و ویژگی های فنی آن آشنا خواهیم شد.
| عمق | ارتفاع | عرض | جریان | نام درایو | مدل |
| 175 | 280 | 180 | 15 | درایو 5.5 کیلو وات C1 380 ولت | C1-055-HF |
| 175 | 280 | 180 | 18 | درایو 7.5کیلو وات C1380 ولت | C1-075-HF |
| 175 | 280 | 180 | 24 | درایو 11 کیلو وات C1380 ولت | C1-110-HF |
| 175 | 280 | 180 | 32 | درایو 15 کیلو وات C1380 ولت | C1-150-HF |
| 185 | 315 | 220 | 39 | درایو 18.5 کیلو وات C1380 ولت | C1-185-HF |
| 185 | 315 | 220 | 45 | درایو 22 کیلو وات C1380 ولت | C1-220-HF |
| 175 | 230 | 160 | 25 | درایو 5.5 کیلو وات C1 220 ولت | C1-055-LF |
| 175 | 230 | 160 | 33 | درایو 15 کیلو وات C1 220 ولت | C1-075-LF |
جهت راه اندازی و کار با اینورتر بایستی موارد زیر قدم به قدم اجرا گردند:
الف – انتخاب صحیح اینورتر بر اساس قدرت موتور و کاربرد مورد نیاز
در این زمینه با کارشناسان فنی شرکت ایمن سان مشورت داشته باشید.
ب – روش و شرایط نصب درایو
در این مورد میتوانید با منوال انگلیسی اینورتر C1 مراجعه کنید

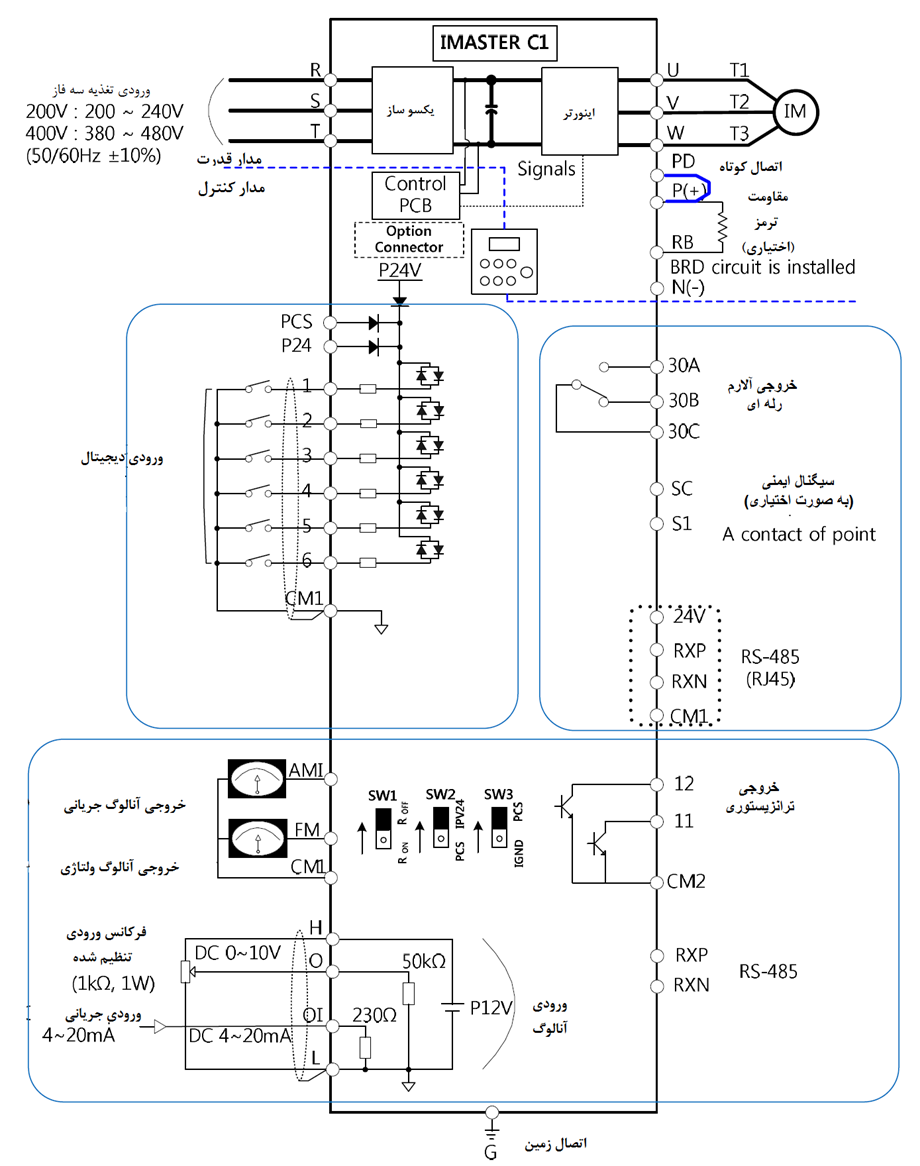

ج – اجرای کابل کشی مدار فرمان و قدرت اینورتر
د – تنظیم پارامترهای اینورتر

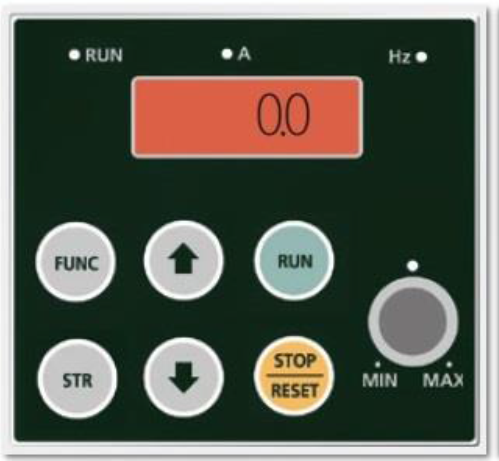

معرفی اجزای کیپد دستگاه
| عملکرد کلید | نام کلید |  |
| دستورات را ذخیره می کند | FUNC (FUNCTION key) | |
|
پس از انتخاب داده‌ها و تنظیمات، این کلید را فشار دهید تا اینورتر مقادیر انتخابی را در حافظه داخلی ذخیره کند. |
STR (STORE key) | |
| مقدار فرکانس وتنظیمات را تغییر می دهد. | UP/DOWN key (Arrow) | |
|
این کلید عملیات را متوقف یا آلارم را غیرفعال می‌کند. میتوانید حالت اپراتور یا ترمینال را انتخاب کنید. هنگام استفاده از ترمینال، گزینه معتبر/نامعتبر را در پارامتر b15 تنظیم نمایید. |
STOP/RESET key | |
| فرکانس VFD را تنظیم می کند | Potentiometer | |
| از این دگمه برای شروع عملیات استفاده می کنیم و زمانی که عملیات ترمینال انتخاب شده است این دگمه کار نمی‌کند. کلید فقط زمانی کار می‌کند که LED بالایی روشن باشد. | RUN key |
| کد خطا | نام خطا | توضیح |
| E04 | حفاظت اضافه جریان | زمانی که موتور قفل شده یا سرعت آن کاهش می‌یابد، جریان خروجی اینورتر از جریان نامی فراتر می رود. مدار حفاظتی فعال شده و خروجی اینورتر متوقف می‌گردد. |
| E05 | حفاظت اضافه بار | زمانی که جریان خروجی اینورتر باعث بار اضافی موتور می‌شود، قطع‌کننده حرارتی الکترونیکی در اینورتر خروجی آن را قطع می‌کند. |
| E07 | حفاظت اضافه ولتاژ | اگر انرژی برگشتی از موتور یا ولتاژ منبع تغذیه اصلی بالا باشد، ولتاژ لینک DC از مشخصات فراتر می رود و مدار حفاظتی فعال می‌شود تا خروجی اینورتر را قطع کند. |
| E60 | خطای ارتباطات | خطای ارتباطی بین اینورتر و اپراتور. اگر سیگنال RESET برای بیش از 4 ثانیه ادامه یابد، این مشکل رخ خواهد داد. |
| E09 | افت ولتاژ |
اینورتر در صورت فعال بودن حفاظت ولتاژ پایین هنگام کاهش ولتاژ ورودی به زیر 150V (کلاس 200V) یا 300V (کلاس 400V) خروجی را قطع می‌نماید تا از آسیب به موتور جلوگیری شود. |
| E04 or
E34 |
اتصال کوتاه |
سیستم حفاظت اتصال کوتاه با تشخیص جریان بیش از حد (>150% In در <50ms) خروجی را قطع نموده و از آسیب به اینورتر جلوگیری می‌کند. |
| E13 | خطای USP (حفاظت در برابر راه‌اندازی بدون نظارت) | خطای USP زمانی نشان داده می‌شود که برق روشن شود و اینورتر در حالت RUN باشد. |
| E08 | EEPROM | خروجی اینورتر زمانی قطع می‌شود که EEPROM در اینورتر دچار خطا شود، که ممکن است به دلیل نویز خارجی، افزایش دما بیش از حد یا عوامل دیگر باشد. اگر خطایی رخ داد، لطفاً داده‌های تنظیم شده را دوباره بررسی کنید. اگر خطا هنگام اتصال به برق دستگاه رخ دهد و خاموش نشود، لطفاً اینورتر را حداقل به مدت 10 دقیقه خاموش کرده و دوباره روشن کنید. |
| E12 | فالت خارجی | زمانی که تجهیزات خارج از دستگاه دچار خطا می‌شود، اینورتر سیگنال مربوطه را دریافت کرده و خروجی را قطع می‌کند. |
| E21 | خطای دمایی | زمانی که به دلیل توقف فن خنک‌کننده دما در مدار اصلی افزایش می‌یابد، خروجی اینورتر قطع می‌شود. |
| E14 | ایراد زمین | هنگامی که خطای زمین هنگام استارت دستگاه آشکار شود، خروجی قطع می گردد. |
| E17 | اضافه بار VFD | IGBT از گرمای بیش از حد محافظت شده است. زمان کارکرد اینورتر 1 دقیقه با بار 150% بار HD یا 120% بار ND است. زمان کارکرد بسته به فرکانس حامل، بار، دمای محیط و توان نامی تغییر می‌کند. |
| E20 | از دست رفتن فاز در ورودی |
سیستم حفاظت فاز ورودی با الگوریتم پیشرفته تشخیص عدم تعادل (ولتاژ>30% | جریان>25%)، در کمتر از 100ms قطع حفاظتی را انجام می‌دهد. |
| E06 | حفاظت اضافه بار مقاومت ترمز | زمانی که داینامیک برک از نسبت استفاده مقاومت ترمز فراتر رود، مدار ولتاژ بیش از حد فعال می‌شود و خروجی اینورتر خاموش می‌شود. (فکر کنم منظورش اینه بخش داینامیک برک بیش از حد فعال می باشد) |
| E02 | خطای OVS (سرکوب اضافه ولتاژ) | فرکانس خروجی OVS بالاتر از حداکثر فرکانس خروجی OVS است. این موضوع در زمان تنظیم زمانی که عملکرد OVS فعال است، رخ می‌دهد. |
| E11 | خطای CPU |
علت خطا:
راهکار عیب‌یابی:
توجه:
|
| E23 | خطای اضافه بار سیستم | اگر این هشدار را می‌بینید، یعنی جریان خروجی درایو از حد مجاز بیشتر شده است (توجه: این پیام فقط زمانی نمایش داده می‌شود که قابلیت تشخیص فعال باشد). |
| E24 | خطای بی باری سیستم |
اگر این هشدار را می‌بینید، یعنی جریان خروجی درایو از حد مجاز کمتر شده است (توجه: این پیام فقط زمانی نمایش داده می‌شود که قابلیت تشخیص فعال باشد). |
| E33 | خطای فن | خطای فن رخ می دهد و خروجی اینورتر قطع می گردد. |
| E50 | خطای سخت افزاری 1 |
این مشکل معمولاً نشان‌دهنده خرابی برد قدرت اینورتر است. برای رفع آن، مراحل زیر را انجام دهید:
اگر مشکل باقی ماند، با تکنسین خدمات تماس بگیرید. |
| E51 | خطای سخت افزاری 2 |
این فالت معمولاً نشان‌دهنده خرابی برد قدرت اینورتر است.برق را به‌طور کامل خاموش کنید و دوباره سعی کنید آن را روشن کنید. |
| E61 | مشکل کیپد | سیستم خطای ارتباط با صفحه کلید را تشخیص داده است، لطفاً برق را به طور کامل خاموش کرده و دوباره روشن کنید. |
| EE2
EE3 EE4 EE5 EE6 |
خطای خارجی 2
خطای خارجی3 خطای خارجی4 خطای خارجی 5 خطای خارجی 6 |
زمانی که تجهیزات یا واحد خارجی دچار خطا می‌شود، اینورتر سیگنال مربوطه را دریافت کرده و خروجی را قطع می‌کند. |
لیست فوق به صورت کامل در مورد خطاهای درایو C1 اشاره می کند ،همچنین میتوانید به بخش رفع عیب اینورتر C1 برند ADT مراجعه کنید.
جمع بندی
درایو C1 به عنوان یک درایو کاربری نرمال میتوانید جوابگوی نیازهای ما در کارخانه باشد و به همین دلیل چنانچه قصد خرید درایو C1 برند IMASTER را دارید می توانید با ما تماس حاصل فرمایید.
