راهنمای جامع اینورتر imaster سری U1

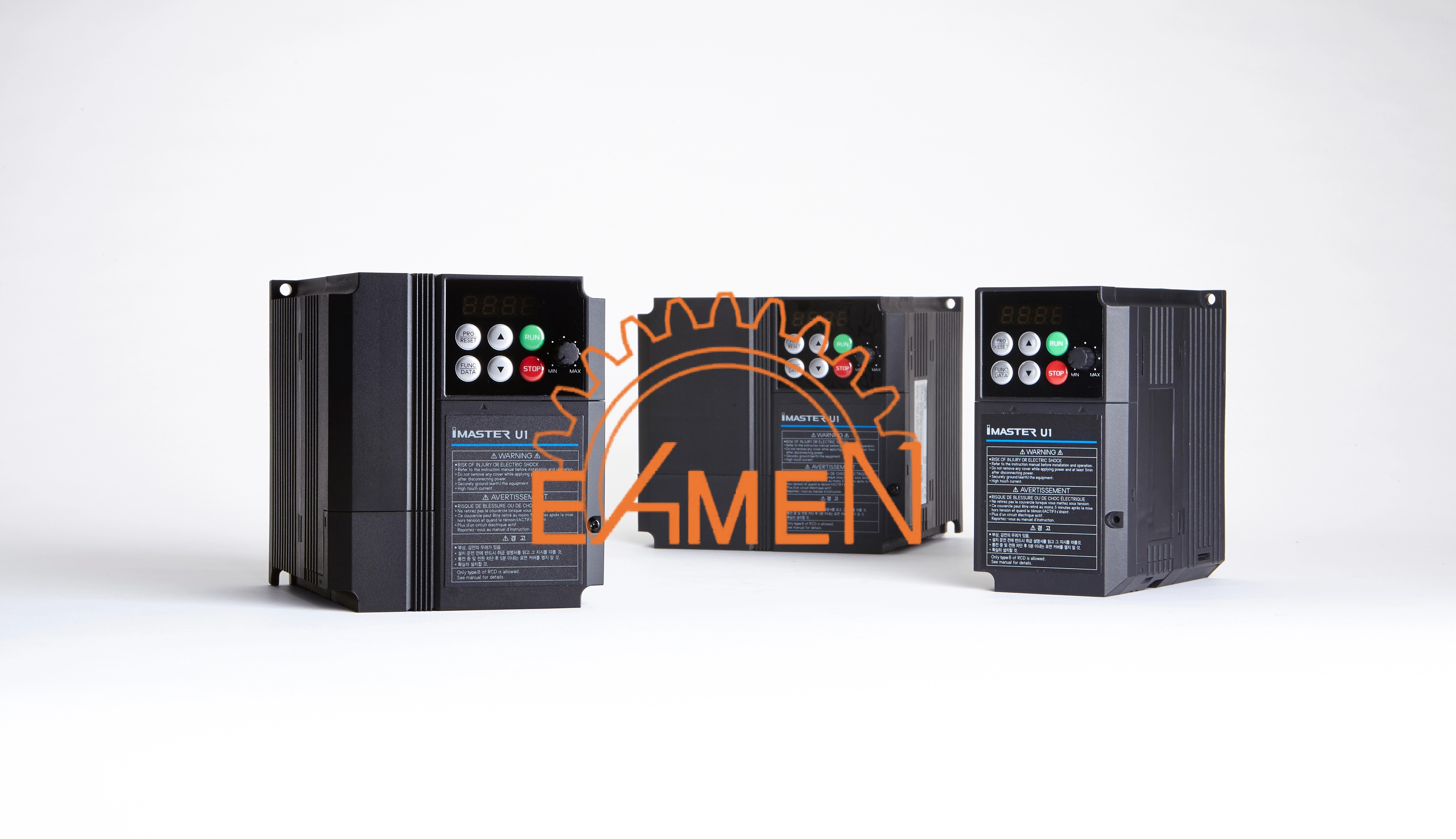

مقدمه: قدرت و کارایی اینورتر U1

اینورتر imaster سری U1 یکی از درایو های اقتصادی شرکت IMASTER در صنعت است  که با توجه به قیمت مناسبی که نسبت به درایو های دلتا و LS توانسته  جایگاه مناسبی در صنعت کسب کند.

شرکت ADT کره جنوبی با استفاده از تکنولوژی فوجی (FRENIC-MINI)، اینورتر IMASTER-U1 را تولید و به بازار کره عرضه کرده است. این محصول از نظر پارامترهای فنی و عملکرد، کاملاً منطبق بر مدل FRENIC-MINI عمل می‌کند. لذا کلیه افرادی که با این مدل آشنایی دارند می توانند بدون هرگونه دغدغه ای مدل IMASTER-U1 را جایگزین مشابه فوجی این محصول نمایند.

این درایو در دو نوع تکفاز 220 و سه فاز 400 ولت از توان 0.4کیلو وات تا توان 4کیلو وات برای کاربری های نرمال تولید می شود.

برای خرید بی واسطه از نمایندگی ADT تهران با شماره 02188750756 تماس بگیرید

ویژگی‌های کلیدی اینورتر U1 برند ADT

• طراحی : ظاهر ساده و مدرن
• کمپکت : با ابعاد کمینه
• عملکرد : نصب آسان و عملکرد ساده
• کاربری : مناسب برای کاربری های مختلف
• عملکرد فوق العاده :

1. یوزر فرندلی بودن دستگاه
2. PID داخلی
3. عملکرد Traverse



• گشتاور قدرتمند
• کنترل V/F
• کنترل برداری بدون سنسور
• گشتاور بالا در سرعت پایین (150درصد در 1 هرتز)
• قابلیت اطمینان بالا
• استاندارد های جهانی UL, CE, RoHS
• پوشش همسان (Conformal coating) برد داخلی درایو برای محیط‌های سخت.



کاربری های درایو U1 برند ADT

کاربرد در پمپ‌ها و فن‌ها: اینورتر U1 در سیستم‌های پمپاژ و تهویه مطبوع برای کنترل سرعت مناسب استفاده می‌شود.



استفاده در نوار نقاله‌ها و سیستم‌های انتقال:  این دستگاه برای حفظ سرعت ثابت در سیستم‌های نوار نقاله بسیار کارآمد است.



کاربرد در ماشین‌آلات صنعتی: کنترل دقیق و کاهش مصرف انرژی از مهم‌ترین مزایای استفاده از اینورتر در ماشین‌آلات صنعتی است.



مشخصه فنی اینورتر imaster سری U1



کد درایو	نام درایو	جریان (A)	عرض (mm)	ارتفاع (mm)	عمق (mm)
U1 – 0040 – 7	اینورتر U1 0.4کیلووات 220ولت	2.5	68	128	116
U1 – 0075 – 7	اینورتر U1 0.75کیلووات 220ولت	4.2	68	128	116
U1 – 0150 – 7	اینورتر U1 1.5کیلووات 220ولت	7.5	108	128	139
U1 – 0220 – 7	اینورتر U1 2.2کیلووات 220ولت	10	108	128	139
U1 – 0040 – 4	اینورتر U1 0.4کیلووات 380ولت	1.5	108	128	139
U1 – 0075 – 4	اینورتر U1 0.75کیلووات 380ولت	2.5	108	128	139
U1 – 0150 – 4	اینورتر U1 1.5کیلووات 380ولت	4.2	108	128	139
U1 – 0220 – 4	اینورتر U1 2.2کیلووات 380ولت	5.5	108	128	139
U1 – 0400 – 4	اینورتر U1 4 کیلووات 380ولت	9	140	128	139



نصب و راه اندازی اینورتر imaster سری U1

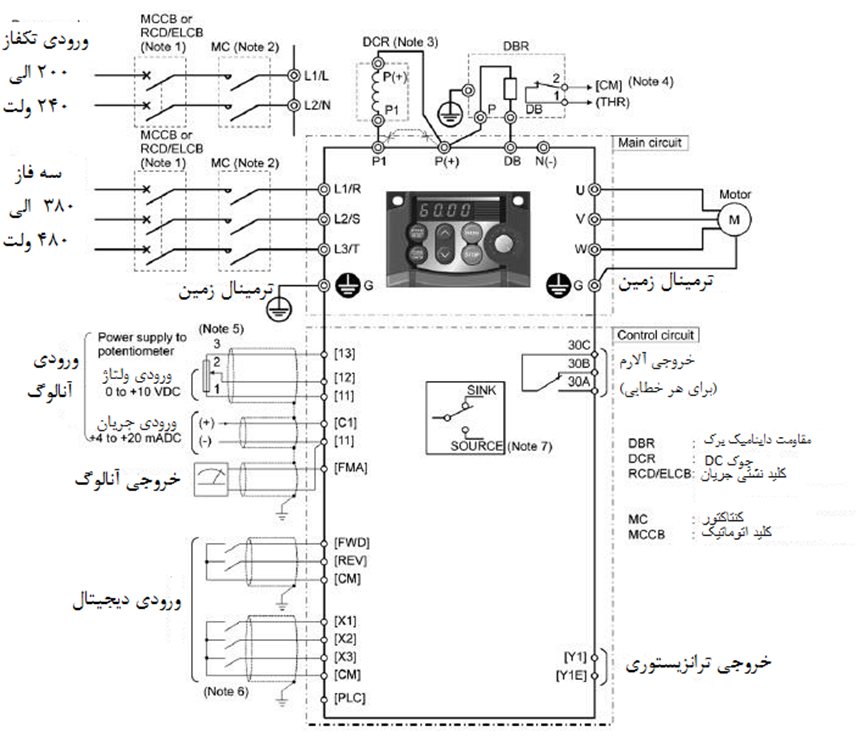

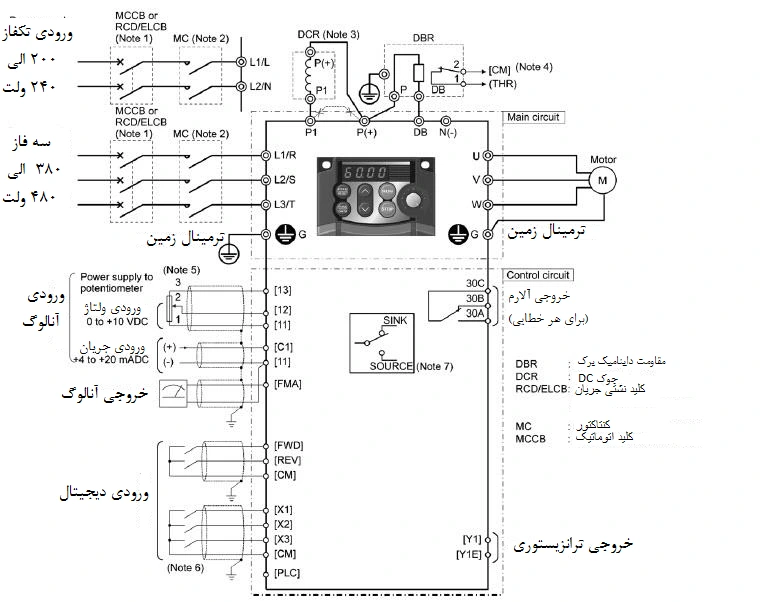

برای نصب اینورتر U1، اتصال صحیح کابل‌ها و بررسی اتصالات ضروری است. توجه به دیاگرام‌های نصب مهم است.

پیکیر بندی

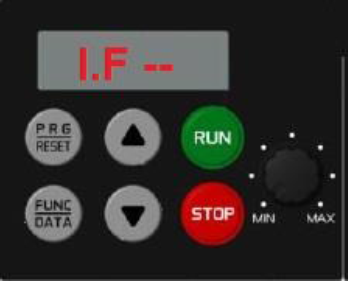

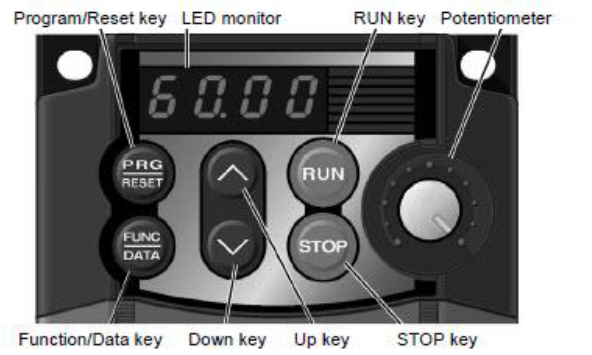

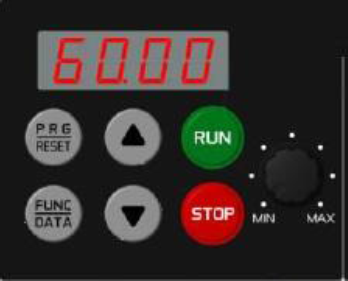

آشنایی با کیپد درایو U1  برند ADT





شماتیک	شرح عملکرد
	مانیتور LED هفت‌قسمتی چهار رقمی که اطلاعات زیر را بر اساس حالت‌های عملیاتی نمایش می‌دهد: * در حالت اجرا: اطلاعات وضعیت اجرا (مانند فرکانس خروجی، جریان و ولتاژ). * در حالت برنامه‌ریزی: منوها، کدهای عملکرد و داده‌های مربوطه. * در حالت هشدار: اگر فانکشن حفاظتی فعال شده باشد، کد هشدار که عامل خطا را شناسایی می‌کند .
	پتانسیومتر (POT) که برای تنظیم دستی فرکانس مرجع، فرکانس‌های کمکی ۱ و ۲ یا فرمان فرآیند PID استفاده می‌شود.
	کلید RUN که برای استارت موتور به کار میرود
	کلید STOP که برای توقف موتور به کار میرود
	این کلیدها امکان انتخاب پارامترهای تنظیم یا اصلاح مقادیر کد عملکرد نمایش یافته بر روی صفحه‌نمایش LED را فراهم می‌کنند.
	کلید PROG/RESET  که حالت‌های عملیاتی اینورتر را تغییر می‌دهد.   در حالت کار: این کلید را فشار دهید تا اینورتر به حالت برنامه‌ریزی برود.   در حالت برنامه‌ریزی: این کلید را فشار دهید تا اینورتر را به حالت کار تغییر کند.   در حالت هشدار: پس از حذف عامل خطا، فشار دادن این کلید اینورتر را به حالت کار تغییر می‌دهد.
	کلید FUNC/DATA که عملیات مورد نظر شما را در هر حالت به شرح زیر تغییر می‌دهد: در حالت کارکرد:این کلید را فشار دهید تا اطلاعات وضعیت اینورتر (فرکانس خروجی، جریان خروجی، ولتاژ خروجی و غیره) نمایش داده شود. در حالت برنامه‌نویسی:این کلید را فشار دهید تا کدهای تابع نمایش داده شوند. سپس می‌توانید داده‌ها را با کلیدهای فلش بالا/پایین یا پتانسیومتر (POT) تنظیم کنید. در حالت هشدار:وقتی این کلید را فشار می دهید ، اطلاعات دقیق خطا نمایش داده می شود.



 روش تغییر بین گروه های پارامتری درایو U1:

جهت انتخاب گروههای مختلف پارامترها بعد از روشن کردن اینورتر و فشار دادن شستی توسط دکمه های می توان گروههای مختلف را انتخاب و تغییر داد .



روش تنظیم پارامترهای اینورتر imaster سری U1

جهت تنظیم پارامترهای اینورتر imaster سری U1 به روش زیر اقدام می کنیم :

1. ابتدا بعد از کابل کشی مدار برق ورودی اینورتر را به برق وصل می کنیم.



در این حالت نمایشگر اینورتر روشن می گردد









2-شستی روی کی پد را یک بار فشار می دهیم و در این حالت روی نمایشگر متن I.F– ظاهر می گردد . با نمایش متن I.F— روی نمایشگر میتوان تنظیمات پارامترهای گروه F را تنظیم نمود . که برای این کار به روش زیر عمل می کنیم .



3- شستی را فشار دهید و در این حالت نمایشگر پارامتر F00 را نمایش خواهد داد یعنی اینکه میتوان مقدار پارامتر F00 را تغییر داد.

4- جهت تغییر مقدار پارامتر F00 بایستی دکمه را فشار دهیم که در این حالت مقدار اولیه این پارامتر نمایش داده خواهد شد که برای تغییر این مقدار میتوان از دکمه های فلشهای رو به بالا و پایین استفاده نمود . پس از تنظیم مقدار دلخواه، باید شستی بالا و پایین را فشار دهید تا این مقدار ذخیره شود.



کدهای خطا اینورتر imaster سری U1



کد خطا	نام خطا	کد خطا	نام خطا
OC1	اضافه جریان ناگهانی	dbH	گرمای اضافه مقاومت ترمز
OC2		OL1 OL2	اور لود موتور 1 اور لود موتور2
OC3		OLU	اور لود درایو
OU1	Overvoltage	Er1	خطایMemory
OU2		Er2	خطای ارتباط کیپد
OU3		Er3	خطای CPU
LU	افت ولتاژ	Er6	حفاظت عملیاتی
Lin	از دست رفتن فاز ورودی	Tuning error	خطای تیونینگ موتور
OPL	از دست رفتن فاز خروجی	Er8	خطای ارتباط سریال RS-485
OH1	خطای گرمای بیش از حد هیت سینک	ErF	خطای ذخیره اطلاعات هنگام افت ولتاژ
OH2	خطای خارجی	Err	خطایMock
OH4	حفاظت موتور (ورودی PTC)	CoF	سیم فیدبک PID خراب شده است



برای آشنایی بیشتر با درایو U1 پیشنهاد می شود منوال انگلیسی یا منوال فارسی را مطالعه کنید

راهکارهای عملی برای رفع مشکلات درایو U1

بررسی اتصالات: اطمینان از عملکرد صحیح اتصالات.

ریست کارخانه: در صورت بروز خطای مکرر، تنظیمات به حالت کارخانه بازگردانید.

برنامه‌ی نگهداری پیشگیرانه اینورتر U1

• اجرای برنامه‌های نگهداری منظم شامل تمیز کردن، بررسی اتصالات و تست عملکرد کلی دستگاه می‌شود.
• مراقب شرایط محیطی باشید.
• از نوسانات برق جلوگیری کنید.



جمع‌بندی

صنعت ایران درایوهای کره‌ای را به‌عنوان درایوهای باکیفیت بالا می‌شناسد و اینورتر imaster سری U1 نیز از این قاعده مستثنی نیست و با کیفیت مناسب خود توانسته نظر مثبت مهندسان و صنعتگران را جلب کند. ازاین‌رو، این محصول گزینه‌ای بسیار مناسب برای جایگزینی درایوهای اروپایی یا درایو های آسیایی چون M100 در شرکت‌های ماشین‌سازی است. شما می‌توانید برای خرید این درایو و دریافت اطلاعات بیشتر با کارشناسان شرکت ایمن سان تماس بگیرید. شماره تماس: 02188750756
