اینورتر اینوت GD270 یا GD270 INVT، یک درایو تخصصی برای کنترل دور انواع پمپ و فن است. این مدل که با نام GD270 نیز شناخته میشود، تمام تجربه شرکت اینوت در زمینه نیازهای سیستمهای آبوفاضلاب، تهویه و تبرید را در طراحی نرمافزار و سختافزار خود بهکار گرفته است. برای دریافت مشاوره، بررسی مشخصات و استعلام قیمت اینورتر اینوت GD270 میتوانید با کارشناسان ایمن سان در ارتباط باشید.
شرکت ایمن سان بهعنوان تأمینکننده اصلی درایوهای اینوت در استان تهران، آمادگی همکاری با مشتریان ارجمند را دارد.
پشتیبانی از انواع موتور: با استفاده از فناوریهای پیشرفته کنترل برداری (Vector Control)، این VFD میتواند موتورهای سنکرون (SM) و آسنکرون (AM) را حتی در شرایط کاری پیچیده کنترل کند.
ماکروهای کاربردی داخلی: GD270 دارای ماکروهای از پیش تعریفشده برای کاربردهای فن و پمپ است، از جمله:
این ماکروها فرایند راهاندازی و عیبیابی را برای مهندسان سادهتر میکنند.
طراحی مقاوم برای محیطهای نامساعد:
سازگاری با سیستمهای کنترل صنعتی: پشتیبانی از پروتکلهای ارتباطی مانند CAN Bus، Ethernet، PROFINET و PROFINET Bus، سازگاری مناسبی با سیستمهای کنترل صنعتی موجود فراهم میکند.
ارتباط بیسیم و نظارت از راه دور: این VFD امکان انتقال دادههای فرایند به فضای ابری از طریق GPRS، Wi-Fi، Bluetooth و سایر روشها را فراهم میکند. در نتیجه، کاربران میتوانند در هر زمان و مکان وضعیت تجهیزات را نظارت و تحلیل کنند.
بهبود چگالی توان (Power Density): چگالی توان بهبودیافته، طراحی کابینت را سادهتر میکند و هزینههای کلی سیستم را کاهش میدهد.
سازگاری الکترومغناطیسی عالی (EMC): طراحی بهینه مدار در GD270، سازگاری الکترومغناطیسی مطلوب و عملکرد پایدار در محیطهای دارای نویز و تداخل الکترومغناطیسی را تضمین میکند.
| مدل | نام درایو | توان | جریان | عمق*ارتفاع*عرض (mm) |
| GD270-1R5G-4 | درایو 1.5 کیلو وات GD270 برند INVT | 1.5 | 3.7 | 193*231*89 |
| GD270-2R2G-4 | اینورتر 2.2کیلو وات GD270 اینوت | 2.2 | 5 | |
| GD270-004G/5R5P-4 | اینور تر 4 KW GD270 اینوت | 4 | 9.5 | |
| GD270-5R5G/7R5P-4 | درایو GD270 5.5 KW برند INVT | 5.5 | 13 | 211*259*89 |
| GD270-7R5G/011P-4 | VVVF 7.5KW GD270 برند اینوت | 7.5 | 17 | |
| GD270-011G/015P-4 | VFD 11 کیلو وات GD270 شرکت INVT | 11 | 25 | 207*280*145 |
| GD270-015G/018P-4 | اینورتر اینوت 15 کیلو وات GD270 | 15 | 32 | |
| GD270-018G/022P-4 | اینور تر INVT 18.5 کیلو وات سری GD270 | 18.5 | 38 | 214*320*169 |
| GD270-022G/030P-4 | درایو 22 کیلو وات GD270 برند INVT | 22 | 45 | |
| GD270-030G/037P-4 | اینورتر30 کیلو وات GD270 اینوت | 30 | 60 | 185*341*200 |
| GD270-037G/045P-4 | اینور تر 37 KW GD270 اینوت | 37 | 75 | |
| GD270-045G/055P-4 | درایو GD270 45 KW برند INVT | 45
|
92 | 202*400*250 |
| GD270-055G/075P-4 | VFD 55 کیلو وات GD270 شرکت INVT | 55 | 115
|
238*560*282 |
| GD270-075G/090P-4 | اینور تر INVT 75 کیلو وات سری GD270 | 75 | 150 | |
| GD270-090G/110P-4 | VFD 90KW GD270 INVT | 90 | 180 | |
| GD270-110G/132P-4 | درایو 110 کیلو وات GD270 برند INVT | 110 | 215 | 326*554*338 |
| GD270-132G/160P-4 | VFD 132 کیلو وات GD270 شرکت INVT | 132 | 260 | |
| GD270-160G/185P-4 | اینورتر اینوت 160 کیلو وات GD270 | 160 | 305 | 386*825*338 |
| GD270-185G/200P-4 | اینور تر INVT 185 کیلو وات سری GD270 | 185 | 340 | |
| GD270-200G/220P-4 | درایو 200 کیلو وات GD270 برند INVT | 200 | 380 | |
| GD270-220G/250P-4 | اینورتر اینوت 220کیلووات GD270 | 220 | 425 | 468*1108*303 |
| GD270-250G/280P-4 | اینورتر 250 کیلو وات GD270 برند اینوت | 250 | 480 | |
| GD270-280G/315P-4 | اینورتر 280KW مدل GD270 | 280 | 530 | 544*1288*330 |
| GD270-315G/355P-4 | اینور تر 315KW GD270 | 315 | 600 | |
| GD270-355G/400P-4 | اینورتر 355 KW اینوت سری GD270 | 355 | 650 | |
| GD270-400G-4 | درایو 400 کیلووات GD270 اینوت | 400 | 720 | 544*1398*330 |
| GD270-450G-4 | درایو 450 کیلو وات GD270 شرکت INVT | 450 | 820 | |
| GD270-500G-4 | درایو 500KW اینوت مدل GD270 | 500 | 860 |

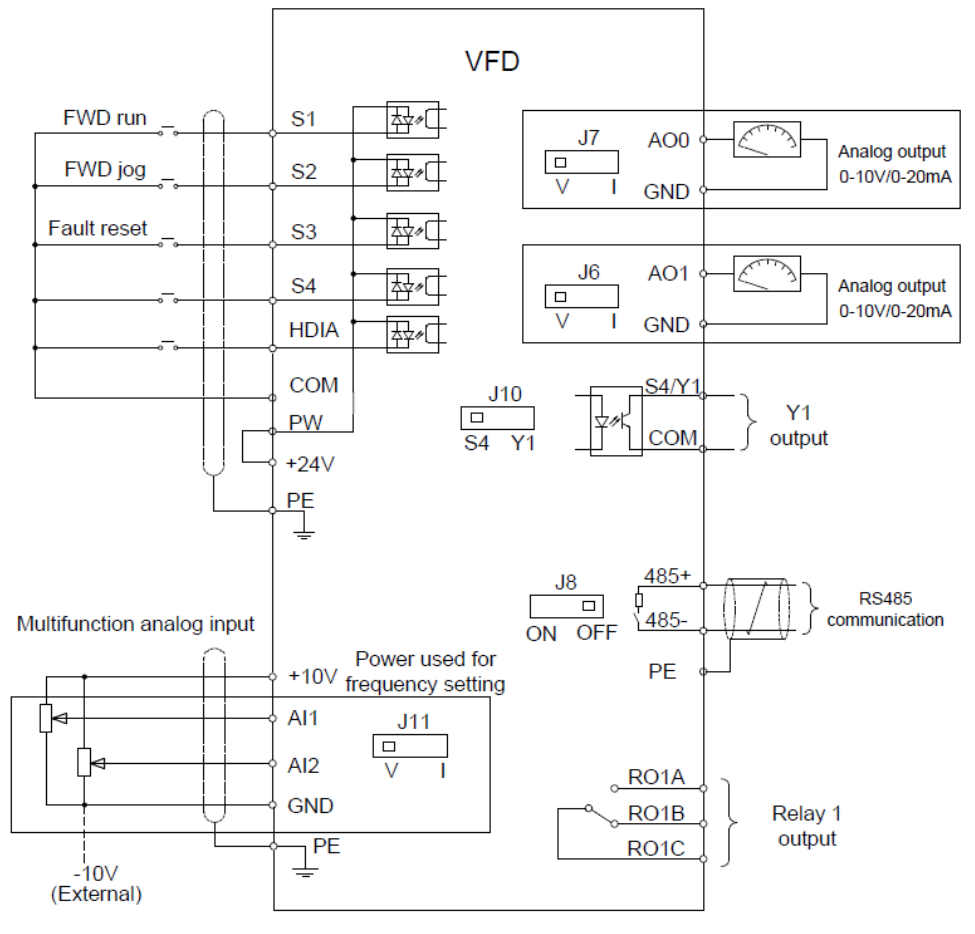

| نام پایه | شرح |
| RO1A & RO2A | ظرفیت کنتاکت RO: (3A/AC250V,1A/DC30V)
رله خروجی RO: ROA نرمالی اپن ، ROB نرمالی کلوز و ROCپایه مشترک |
| RO1B & RO2B | |
| RO1C & RO2C | |
| +10V | ولتاژ تغذیه 10 ولت داخلی |
| AI1 | 1- رنج ورودی : ولتاژ و جریان AI1 : 0–10V/0–20Ma ؛ AI2 : -10 الی 10V
2- به وسیله جامپر j11 ورودی ولتاژ یا جریان انتخاب می شود. 3- امپدانس ورودی : ولتاژ ورودی :20کیلو اهم ، جریان ورودی:250 اهم 4- دقت : در فرکانس 50 هرتز و ولتاژ 10 ولت برابر 5mv |
| AI2 | |
| 24V | تغذیه داخلی درایو و دارای ماکزیمم جریان خروجی 200ma می باشد |
| COM | رفرنس زمین 24 ولت |
| GND | رفرنس زمین +10.5 ولت |
| AO1 | 1- رنج ولتاژ 0 الی 10 ولت یا 0 الی 20 میلی آمپر
2- جامپر j7 و j6 نوع خروجی ولتاژ و جریانی را مشخص می کند. |
| AO0 | |
| CME | پایه مشترک خروجی اپن کلکتور ؛ به صورت دیفالت به کام وصل شده |
| Y1 | 1- رنج فرکانس خروجی 0 الی 1 کیلو هرتز
2- ظرفیت سوییچ : 50میلی آمپر/30 ولت |
| PE | ترمینال زمین |
| PW | ترمینال تغذیه اکسترنال برای پایه دیجیتال چند منظوره (رنج ولتاژ 12 الی 30 ولت) |
| S1-S4 | 1- امپدانس ورودی 3.3 کیلو اهم
2- ولتاژ قابل قبول 12 الی 30 ولت می باشد 3- ماکزیمم فرکانس ورودی برابر یک کیلو هرتز می باشد. 4- تمام ورودی های قابل تعریف توسط کاربر هستند 5- دارای دو مود NPN/PNP هستند 6- انتخاب بین s4 و y1 از طریق جامپر j10 می باشد. |
| HDIA | ورودی چند منظوره فرکانس بالا با ماکزیمم فرکانس ورودی 50 کیلو هرتز می باشد |
| 485+ | این دو پایه برای ارتباط سریال RS485 استفاده می شوند. |
| 485- |

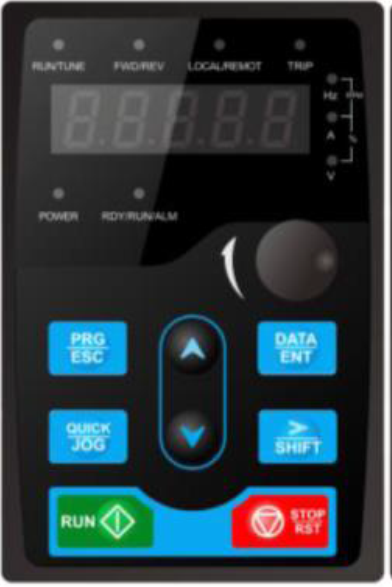

در درایو های gd270 می توانید از کیپد های LCD با قابلیت ذخیره سازی پارامتر ها استفاده کنید لازم به ذکر است که این کیپد ها دارای سایز و ابعاد یکسان با کیپد های LED هستند.
برای تنظیم پارامتر اینورتر GD270 اینوت ابتدا باید اطلاعات پلاک موتور، نوع کاربرد و روش کنترل موردنیاز در سیستم مشخص شود. در اینورتر اینوت GD270 یا GD270 INVT، تنظیم صحیح پارامترهایی مانند توان و جریان نامی موتور، فرکانس پایه، زمان شتابگیری و توقف، حداقل و حداکثر فرکانس و مرجع فرمان، نقش مهمی در عملکرد پایدار پمپها و فنها دارد. همچنین در مدل GD270 میتوان متناسب با نیاز پروژه، تنظیمات PID برای کنترل فشار یا دبی، کنترل چند پمپ و حفاظتهای مرتبط با کمبود آب، اضافهبار و خطای موتور را پیکربندی کرد. انجام اصولی تنظیم پارامتر درایو GD270 اینوت، ضمن کاهش مصرف انرژی و استهلاک تجهیزات، به حفظ فشار ثابت و افزایش قابلیت اطمینان سیستم کمک میکند.
نحوه تغییر پارامتر ها مانند سایر مدل های درایو INVT می باشند و می توانید برای اطلاعات بیشتر به درایو اینوت سری GD200 مراجعه کنید
اینورتر GD270 برند INVT با رابط کاربری آسان و قیمت مقرون به صرفه برای کاربری های سبک انتخابی معقول به نظر می رسد.
