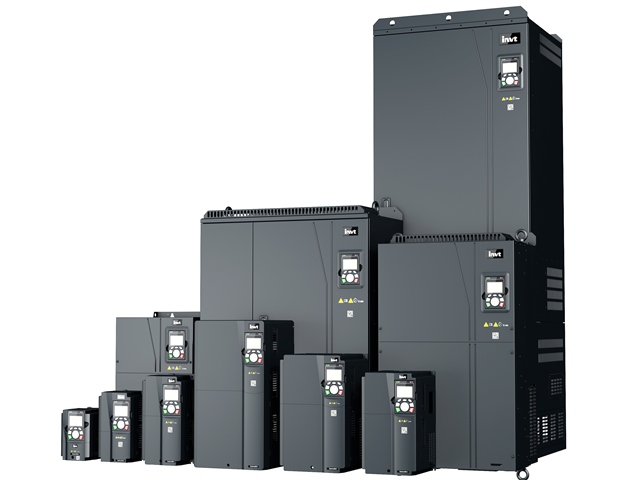

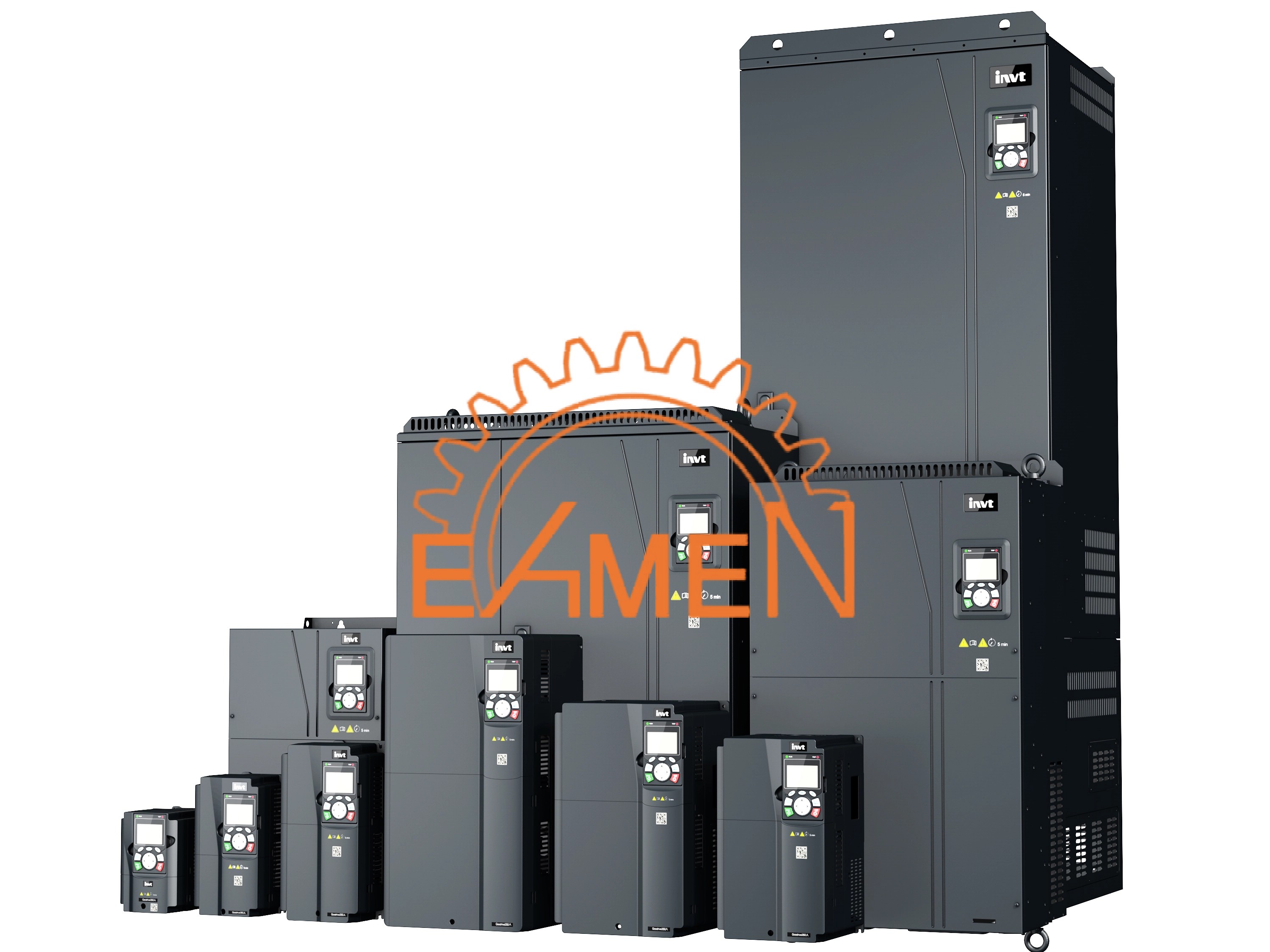

اینورتر GD350 برند INVT که با نامهای GD350 INVT و GD350A نیز شناخته میشود، در دسته درایوهای پریمیوم و پیشرفته قرار میگیرد. این محصول یک درایو باکیفیت و چندمنظوره است که با هدف یکپارچهسازی نیازهای مختلف کنترل موتور آسنکرون و سنکرون، کنترل سرعت، کنترل گشتاور، کنترل کشش و کنترل موقعیت طراحی شده است.
این دستگاه به فناوریهای کنترلی پیشرفته و پردازندههای قدرتمند مخصوص درایو مجهز است. همچنین، امکان تجهیز GD350A به انواع کارتهای جانبی، انعطافپذیری بالایی برای پاسخگویی به نیازهای گوناگون مشتریان و کاربردهای صنعتی فراهم میکند.
درایو GD350 INVT برای تجهیزاتی مانند جرثقیل و بالابر، آسانسور، پلهبرقی، پرسهای صنعتی، ماشینآلات نورد و برش، کانوایر، سنگشکن، ماشینآلات آسیاب، ماشینآلات سیم و کابل و کمپرسورهای صنعتی کاربرد دارد.
شرکت ایمن سان آوا تابلو بهعنوان تأمینکننده درایوهای اینوت، آمادگی همکاری و ارائه مشاوره به شما را دارد؛ با ما تماس بگیرید.
| مدل | نام درایو | کاربری سنگین | کاربری نرمال | عمق*ارتفاع*عرض (mm) | ||
| توان | جریان | توان | جریان | |||
| GD350A-1R5G/2R2P-4 | درایو 1.5 کیلو وات GD350 و برند INVT | 1.5 | 3.7 | 2.2 | 5 | 185*186*126 |
| GD350A-2R2G/003P-4 | اینورتر 2.2کیلو وات GD350 و اینوت | 2.2 | 5 | 3 | 9.5 | |
| GD350A-004G/5R5P-4 | اینور تر 4 KW GD350 اینوت | 4 | 9.5 | 5.5 | 14 | 201*186*126 |
| GD350A-5R5G/7R5P-4 | درایو GD350 5.5 KW و برند INVT | 5.5 | 14 | 7.5 | 18.5 | |
| GD350A-7R5G/011P-4 | VVVF 7.5KW GD350 برند اینوت | 7.5 | 18.5 | 11 | 25 | 192*256*146 |
| GD350A-011G/015P-4 | VFD 11 کیلو وات GD350 و شرکت INVT | 11 | 25 | 15 | 32 | 220*320*170 |
| GD350A-015G/018P-4 | اینورتر اینوت 15 کیلو وات و GD350 | 15 | 32 | 18.5 | 38 | |
| GD350A-018G/022P-4 | اینور تر INVT 18.5 کیلو وات و سری GD350 | 18.5 | 38 | 22 | 45 | 208*341*200 |
| GD350A-022G/030P-4 | درایو 22 کیلو وات GD350 و برند INVT | 22 | 45 | 30 | 60 | |
| GD350A-030G/037P-4 | اینورتر30 کیلو وات GD350 اینوت | 30 | 60 | 37 | 75 | 223*400*250 |
| GD350A-037G/045P-4 | اینور تر 37 KW GD350 اینوت | 37 | 75 | 45 | 92 | |
| GD350A-045G/055P-4 | درایو GD350 45 KW و برند INVT | 45
|
92 | 55
|
115
|
258*560*282 |
| GD350A-045G/055P-4-B | VVVF 45 KW GD350 و برند اینوت با چاپر داخلی | |||||
| GD350A-055G/075P-4 | VFD 55 کیلو وات GD350 و شرکت INVT | 55 | 115
|
75 |
150 |
|
| GD350A-055G/075P-4-B | اینورتر اینوت 55 کیلو وات GD350 و با داینامیک برک داخلی | |||||
| GD350A-075G/090P-4 | اینور تر INVT 75 کیلو وات و سری GD350 | 75 | 150 | 90 |
180 |
|
| GD350A-075G/090P-4-B | درایو 75کیلو وات GD350 و با داینامیک برک | |||||
| GD350A-090G/110P-4 | VFD 90KW GD350 INVT | 90 | 180 | 110 |
215 |
330*554*338 |
| GD350A-090G/110P-4-B | اینورتر اینوت 90 کیلو وات GD350 و با داینامیک برک داخلی | |||||
| GD350A-110G/132P-4 | درایو 110 کیلو وات GD350 و برند INVT | 110 | 215 | 132 |
260 |
|
| GD350A-110G/132P-4-B | VVVF 110 KW GD350 و برند اینوت با چاپر داخلی | |||||
| GD350A-132G/160P-4 | VFD 132 کیلو وات GD350 و شرکت INVT | 132 | 260 | 160 | 305 | 360*870*500 |
| GD350A-160G/185P-4 | اینورتر اینوت 160 کیلو وات و GD350 | 160 | 305 | 185 | 340 | |
| GD350A-185G/200P-4 | اینور تر INVT 185 کیلو وات و سری GD350 | 185 | 340 | 200 | 380 | |
| GD350A-200G/220P-4 | درایو 200 کیلو وات GD350 و برند INVT | 200 | 380 | 220 | 425 | |
توضیح: برای کاربری نرمال درصد اورلود 120 درصد جریان نامی و برای کاربری سنگین اورلود قابل تحمل 150 درصد جریان نامی می باشد.

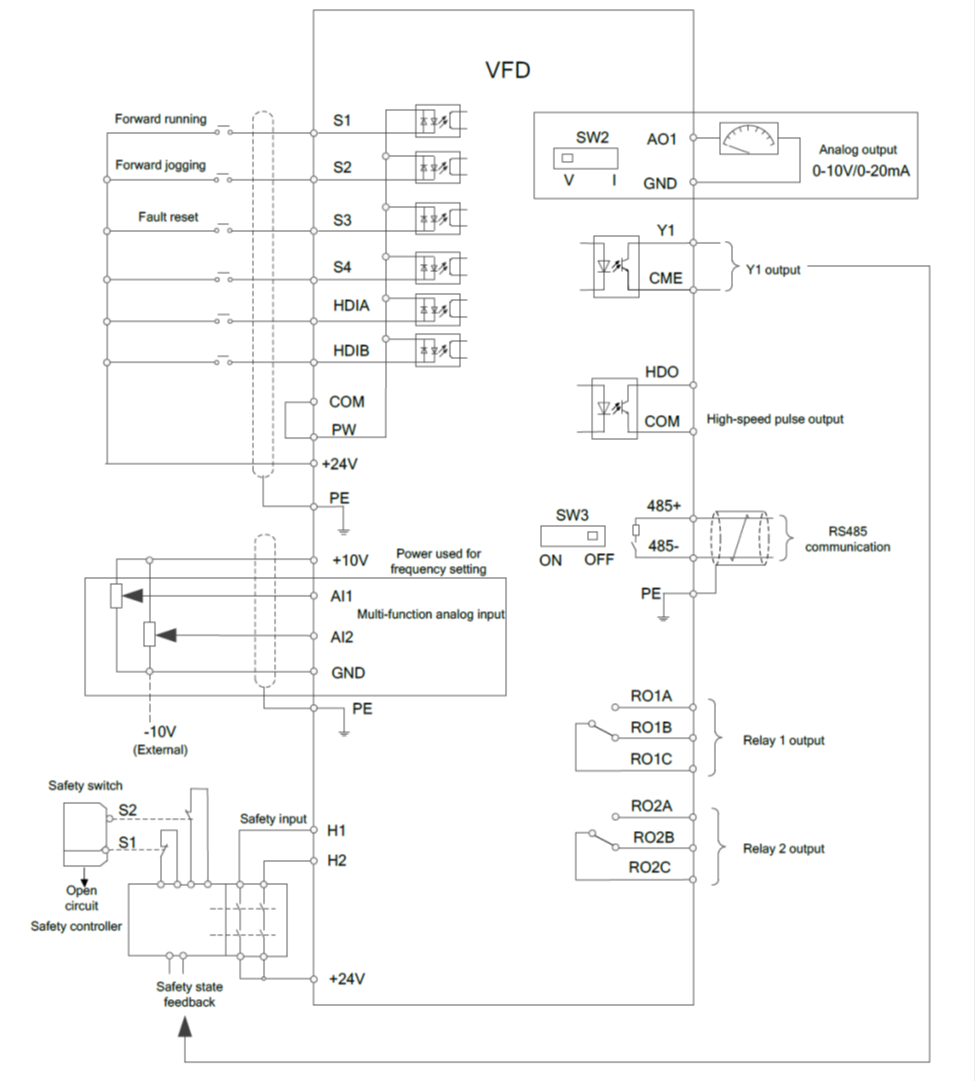

| نام پایه | شرح | |
| RO1A & RO2A | ظرفیت کنتاکت RO: (3A/AC250V,1A/DC30V)
رله خروجی RO: ROA نرمالی اپن ، ROB نرمالی کلوز و ROCپایه مشترک |
|
| RO1B & RO2B | ||
| RO1C & RO2C | ||
| +10V | ولتاژ تغذیه 10 ولت داخلی | |
| AI1 | 1- رنج ورودی : ولتاژ و جریان AI1 : 0–10V/0–20Ma ؛ AI2 : -10 الی 10V
2- به وسیله پارامتر P05.50 ورودی ولتاژ یا جریان انتخاب می شود. 3- امپدانس ورودی : ولتاژ ورودی :20کیلو اهم ، جریان ورودی:250 اهم 4- دقت : در فرکانس 50 هرتز و ولتاژ 10 ولت برابر 5mv |
|
| AI2 | ||
| 24V | تغذیه داخلی درایو و دارای ماکزیمم جریان خروجی 200ma می باشد | |
| COM | رفرنس زمین 24 ولت | |
| GND | رفرنس زمین +10.5 ولت | |
| AO1 | 1- رنج ولتاژ 0 الی 10 ولت یا 0 الی 20 میلی آمپر
2- دیپ سوییچ SW2 نوع خروجی ولتاژ و جریانی را مشخص می کند. |
|
| HDO | 1- رنج فرکانس خروجی 0 الی 50 کیلو هرتز
2- ظرفیت سوییچ : 50میلی آمپر/30 ولت |
|
| CME | پایه مشترک خروجی اپن کلکتور و به صورت دیفالت به کام وصل شده | |
| Y1 | 1- رنج فرکانس خروجی 0 الی 1 کیلو هرتز
2- ظرفیت سوییچ : 50میلی آمپر/30 ولت |
|
| PE | ترمینال زمین | |
| PW | ترمینال تغذیه اکسترنال برای پایه دیجیتال چند منظوره (رنج ولتاژ 12 الی 30 ولت) | |
| S1-S4 | 1- امپدانس ورودی 3.3 کیلو اهم
2- ولتاژ قابل قبول 12 الی 30 ولت می باشد 3- ماکزیمم فرکانس ورودی برابر یک کیلو هرتز می باشد. 4- تمام ورودی های قابل تعریف توسط کاربر هستند 5- دارای دو مود NPN/PNP هستند |
|
| HDIA | ورودی چند منظوره فرکانس بالا با ماکزیمم فرکانس ورودی 50 کیلو هرتز می باشد | |
| HDIB | ورودی انکودر با تغذیه 24 ولتی | |
| 485+ | پایه مثبت و منفی برای ارتباط سریال RS485 استفاده می شوند. | |
| 485- | ||
| 24V-H1 | STO INPUT1 | ورودی قطع گشتاور ایمن (STO): به کنتاکت NC خارجی متصل میشود. با باز شدن کنتاکت، عملکرد STO فعال شده و درایو فرکانس متغیر (VFD) خروجی را قطع میکند.سیمهای سیگنال ورودی ایمنی: باید از سیمهای شیلددار استفاده شود که طول آنها حداکثر ۲۵ متر باشد.پایههای H1 و H2 :به صورت پیشفرض به +24V وصل هستند و قبل از استفاده از قابلیت STO، اتصال کوتاه را از ترمینالها جدا کنید. |
| 24V-H2 | STO INPUT2 | |

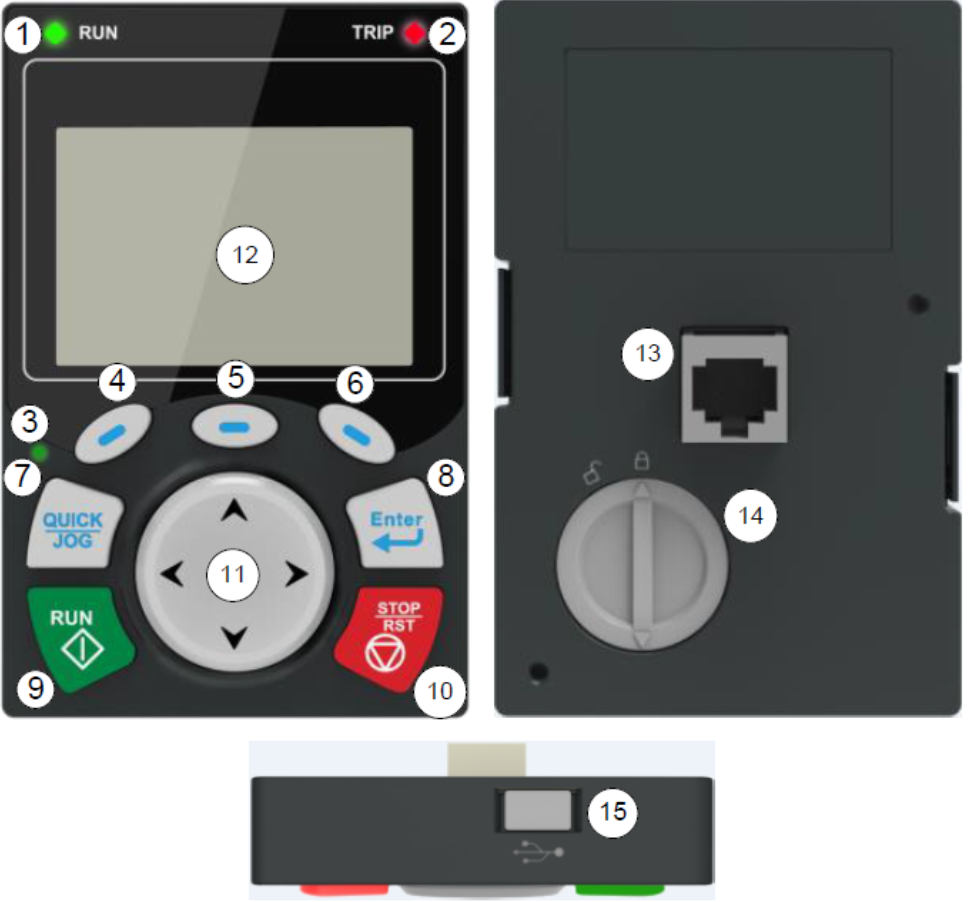

| آیتم | تشریح | ||
| نمایشگر وضعیت | 1 | RUN | LED خاموش : درایو خاموش است
LED چشمک زن: اینورتر در حال اتوتیونینگ می باشد LED روشن: اینور تر روشن می باشد |
| 2 | TRIP | LED خاموش : شرایط نرمال است.
LED چشمک زن: در شرایط قبل از خطا به سر می بریم. LED روشن: وضعیت خطا می باشد. |
|
| 3 | QUICK/JOG | نمایشگر میانبر، شرایط مختلف را تحت فانکشن های متفاوت نشان می دهد | |
| 4 |  |
عملکرد کلید تابع (function key) بسته به منو تغییر میکند؛ عملکرد کلید تابع در قسمت پایین صفحه (footer) نمایش داده میشود. |
|
| 5 |  |
||
| 6 |  |
||
| 7 |  |
کلید میانبر که به صورت دیفالت روی جاگ تعریف می گردد ولی می توان عملکرد های مختلفی برای این کلید در پارامتر P07.02 در نظر گرفت | |
| 8 |  |
کلید اینتر که تغییرات منو ها را تایید می کند | |
| 9 |  |
هنگامی فرمان ران توسط کیپد صادر می شود این کلید سبب استارت درایو می شود یا پروسه اتوتیونینگ را شروع می کند | |
| 10 |  |
هنگامی که درایو استارت می باشد ؛ فشار این دگمه سبب توقف اینورتر می شود یا پروسه اتوتیونینگ را متوقف می کند. (در پارامتر P07.04 محدودیت هایی برای این کلید در نظر میگیریم) | |
| 11 |  |
با جهت های این دگمه مقادیر پارامتر ها تغییر یا بین گروه های پارامتری جا با جایی رخ می دهد. | |
| سایر موراد | 12 | صفحه نمایشگر | |
| 13 | واسط RJ45 | این ترمینال برای اتصال به درایو استفاده می شود | |
| 14 | کاور باطری | برای نصب یا تعویض باطری ساعت درایو به کار میرود | |
| 15 | ترمینال USB | جهت اتصال فلش USB و برای انتقال اطلاعات استفاده می گردد | |
برای تنظیم پارامتر درایو GD350 اینوت باید ابتدا نوع موتور، روش کنترل و نیاز دقیق کاربرد مشخص شود. در مدلهای GD350 INVT و GD350A، اطلاعات پلاک موتور شامل توان، ولتاژ، جریان نامی، فرکانس پایه، سرعت نامی و تعداد قطبها باید بهدرستی در پارامترهای درایو ثبت شود. سپس با توجه به نوع کاربری، میتوان حالت کنترل مناسب مانند کنترل برداری، کنترل سرعت، کنترل گشتاور یا کنترل موقعیت را انتخاب کرد.
انجام اصولی تنظیم پارامتر اینورتر GD350 اینوت به بهبود دقت کنترل، افزایش پایداری عملکرد موتور و کاهش خطاهای ناشی از اضافهجریان، اضافهولتاژ یا اضافهبار کمک میکند. در کاربردهای پیشرفته مانند جرثقیل، بالابر، کانوایر، ماشینآلات نورد و سیستمهای کنترل کشش، لازم است پارامترهای شتاب و توقف، محدودیت گشتاور، عملکرد ترمز، ورودی و خروجیها و کارتهای جانبی نیز متناسب با شرایط پروژه پیکربندی شوند.
جمع بندی
اینورتر GD350 برند INVT با کیفیت فوق العاده و قیمت مناسبی که دارد جایگزین بسیاری از برند های اروپایی در صنعت می باشد و می توان بدون کوچکترین دغدغه ای از این درایو برای کاربری های مختلف استفاده کرد
