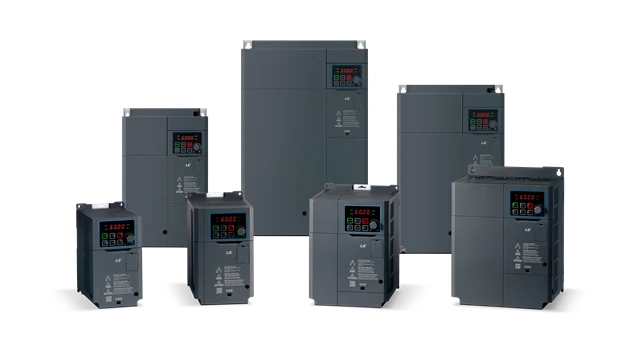

اینورتر G100 برند LS

اینورتر  G100  برند LS سری جدید محصولات کمپانی LS است که به عنوان جایگزینی برای مدل IG5A می باشد.  طراحی این محصول با استانداردهای جهانی مطابقت دارد، با طراحی مناسب ، قطعات و تولید به‌روز استقامت این درایو را برای محیط‌های سخت بهبود می‌بخشد. این دستگاه با قابلیت‌های منحصربه‌فرد و عملکرد بالا، انتخابی عالی برای مهندسین و متخصصین حوزه اتوماسیون صنعتی محسوب می‌شود. در این مقاله به بررسی  اینورتر G100 و قیمت آن می‌پردازیم.



برای تهیه درایو های G100 با گارانتی معتبر شرکتی با کارشناسان فروش ایمن سان تماس حاصل فرمایید.

ویژگی درایو G100 برند LS

اینور تر  G100 در دو مدل با فیلتر EMC و بدون فیلتر EMC معرفی گردید. با ولتاژهای ورودی 220 ولت و 380 ولت، این دستگاه توان پاسخگویی به نیاز مختلف صنایع را دارد. توان خروجی این مدل بین 0.4 کیلووات تا 22 کیلووات متغیر است، که این امر آن را برای کاربردهای متنوع کوچک تا بزرگ مناسب می‌سازد.

قابلیت اطمینان بسیار عالی

• طراحی مقاوم : طراحی  انتقال حرارت ، قرار گیری اجزای حیاتی (مانند IGBT، PCB و غیره) را در معرض آلودگی‌های خارجی به حداقل می‌رساند.
• فیلتر EMC : فیلتر EMC داخلی C3 و آپشن فیلتر EMC نوع FootPrint C2 برای رعایت استانداردهای EN61800-3.
• هشدار اتمام دوره کارکرد فن درایو : کیپد هشدار تعویض  فن را در زمان 50,000 ساعت فعالیت دستگاه نمایش می‌دهد.
• بهبود کیفیت بدنه : سبب بهبود مقاومت در برابر حرارت و همچنین افزایش ضخامت برای جلوگیری از آسیب

عملکرد فوق العاده

• کنترل برداری Sensorless : این قابلیت عملکرد گشتاور بالارا در سرعت پایین فعال می کند.
• عملکرد KEB : ولتاژ لینک DC در حین از برق رفتن یا خاموشی با استفاده از انرژی بازگشتی از یک موتور حفظ می‌شود
• Flying start : انتخاب عملکرد flying start بهینه برای کاربرد های متفاوت

کاربری راحت

• پتانسیومتر داخلی : برخلاف درایو IG5A درایو G100  دارای یک پتانسیومتر داخلی روی کیپد می باشد.

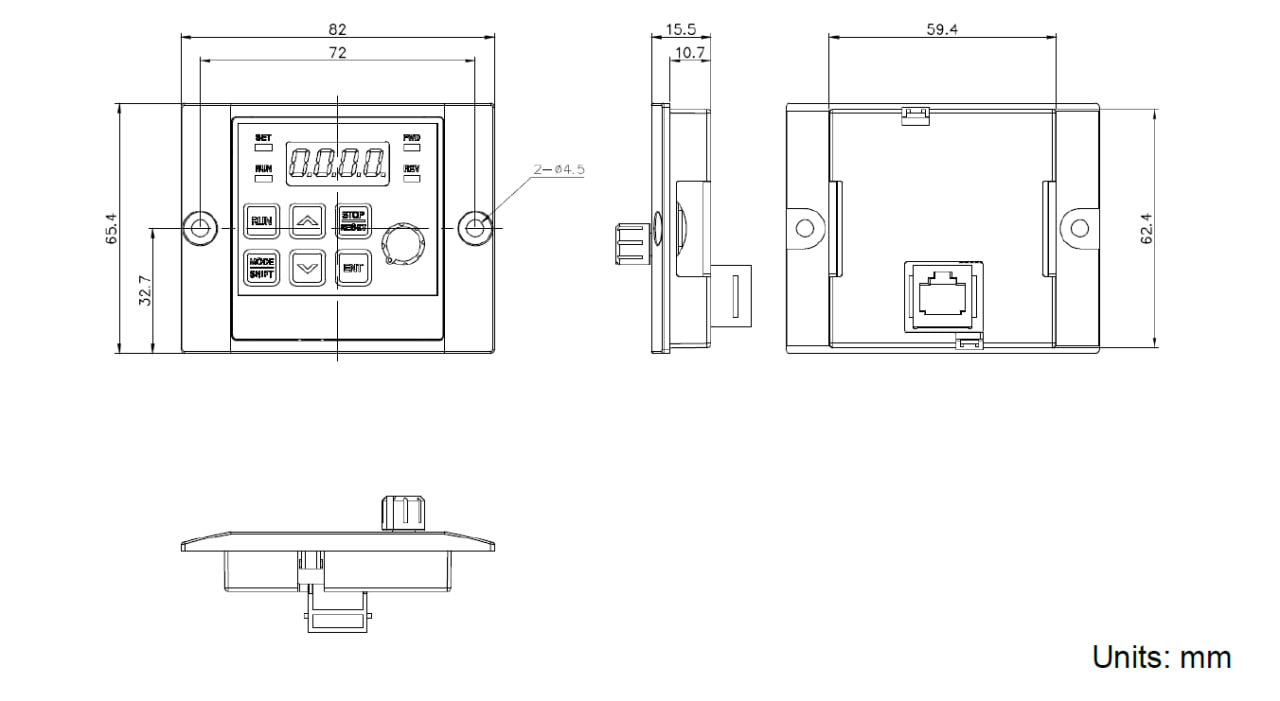

• کیپد اکسترنال : این کیپد به کیپد تابلویی نیز معروف است ، قابلیت COPY/WRITE پارامتر ها را دارد.
• اتصال DIN RAIL برای نصب Side by Side : در توان 4 کیلو وات و پایینتر درایو را میشه به صورت din rail نصب کرد.
• جایگزینی فن : سادگی در تعویض فن ها
• پروتکل های مختلف شبکه : درایو G100 امکان اتصال به شبکه های مختلف از جمله : Modbus، Profibus-DP ، CANopen ، EtherNet داراست.
• بهبود کیفیت ترمینال I/O جهت سیم کشی : نصب آسان با فاصله ۵ میلی‌متر درترمینال O/I
• دارای دو ترمینال ارت: دو ترمینال برای راحتی در اتصال ترمینال های ارت درایو ها به یکدیگر (یک ترمینال به صورت ورودی و دیگری به صورت خروجی قابل تعریف هستند)

مشخصات فنی اینورتر G100 برند LS

مدل	نام درایو	جریان (A)	عرض(mm)	ارتفاع(mm)	عمق(mm)
LSLV0004G100-2EONN	درایو G100 0.37 کیلو وات ورودی 220 ولت برند LS	2.5	86.2	164	131.5
LSLV0008G100-2EONN	اینورتر 0.75 کیلو وات G100 ورودی 220 ولت ال اس	5	86.2	164	131.5
LSLV0015G100-2EONN	درایو1.5KW G100 ورودی 220 ولت برند LS	8	101	177	150.5
LSLV0022G100-2EONN	VFD G100 2.2KW 220V LS	11	101	177	150.5
LSLV0040G100-2EONN	درایو 4 کیلو وات G100 ورودی 220 ولت شرکت LS	17	135	193	150.5
LSLV0004G100-4EONN	اینورتر 0.37 کیلو وات ورودی سه فاز 380 ولت شرکت ال اس	1.3	86.2	164	131.5
LSLV0008G100-4EONN	درایو 0.75KW  G100 ورودی سه فاز V380  LS	2.5	86.2	164	131.5
LSLV0015G100-4EONN	اینورتر 1.5 کیلو وات G100 ورودی سه فاز 380V	4	101	177	150.5
LSLV0022G100-4EONN	درایو 2.2 کیلو وات G100 ورودی سه فاز 380 ولت LS کره جنوبی	5.5	101	177	150.5
LSLV0040G100-4EONN	درایو KW 4  G100 ورودی سه فاز 380 ولت	9	135	193	150.5
LSLV0055G100-4EONN	درایو 5.5 کیلو وات جی100 ورودی سه فاز 380 ولت	12	180	240	144
LSLV0075G100-4EONN	VVVF 7.5KW 380V AC LS KOREA	16	180	240	144
LSLV0110G100-4EONN	درایو 11KW G100 ورودی سه فاز 380 ولت	24	180	290	173
LSLV0150G100-4EONN	درایو 15 کیلو وات ورودی سه فاز 380 ولت LS	31	180	290	173
LSLV0185G100-4EONN	درایو 18.5 کیلو وات G100 ورودی سه فاز 380 ولت برند LS	39	220	345	187
LSLV0220G100-4EONN	VFD 22KW G100 380V LS KOREA	45	220	345	187



می‌توانید جزئیات بیشتری از مشخصات فنی این دستگاه را در کاتالوگ انگلیسی اینورتر G100 را مشاهده کنید.

کاربردها

اینورتر G100  برند LS عمدتاً برای کنترل سرعت موتورهای الکتریکی مورد استفاده قرار می‌گیرد. این قابلیت کنترل، علاوه بر ذخیره انرژی، طول عمر موتور را افزایش می‌دهد. از جمله کاربردهای رایج می‌توان به پمپ‌ها، فن‌ها و نوارهای نقاله‌ اشاره کرد. همچنین، این دستگاه برای واحدهای صنعتی نیازمند به دقت بالا در کنترل سرعت موتور یک انتخاب بی‌نظیر است.

قیمت اینورتر LS مدل G100

یکی از موضوعاتی که هنگام خرید این محصولات ممکن است برای مشتریان اهمیت داشته باشد، قیمت درایو G100 است. این قیمت از عوامل مختلفی مانند مشخصات فنی، مدل انتخابی و بازار تأمین تأثیر می‌پذیرد.

عوامل تأثیرگذار بر قیمت

هزینه‌های تولید دستگاه و کیفیت قطعات مورد استفاده از عوامل اصلی تأثیرگذار بر قیمت اینورتر  G100 برند LS می باشد. علاوه بر این، عرضه و تقاضای بازار نیز نقشی کلیدی در تعیین قیمت ایفا می‌کند. برای اطلاعات بیشتر در مورد لیست قیمت اینورتر سری G100  به بخش تماس با ما شرکت مراجعه کنید.

مقایسه با رقبا

در مقایسه با برندهای اروپایی و ژاپنی، قیمت درایو G100 با توجه به کیفیت و ماندگاری بالای آن رقابتی است. این محصول به دلیل قابلیت‌های گسترده و ویژگی‌های منحصربه‌فرد خود، از ارزش بالایی نسبت به قیمت برخوردار است.

نصب و راه‌اندازی اینورتر  G100 برند LS

نصب و راه‌اندازی صحیح اینورترها می‌تواند به عملکرد بهینه درایو G100 کمک کند. مراحل نصب نسبتاً ساده طراحی شده‌اند اما نیازمند رعایت استانداردهای لازم است.

پیکیر بندی درایو LS سری G100

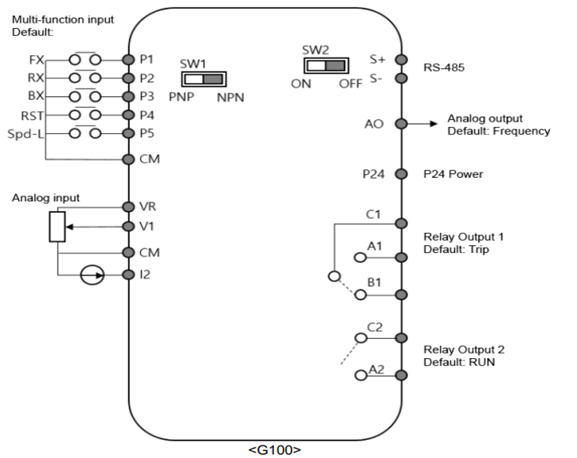

معرفی ترمینال‌های کنترلی اینورتر

ترمینال	توضیحات	ترمینال	توضیحات
P1	ورودی دیجیتال1 ( راه‌ اندازی در جهت راستگرد طبق تنظیمات کارخانه)	V1	ترمینال ورودی ولتاژ آنالوگ -10~+10
P2	ورودی دیجیتال 2 ( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه)	I2	ترمینال ورودی انالوگ ولتاژی و جریانی 0 تا20میلی‌آمپر
P3	ورودی دیجیتال3 (فرمان توقف اضطراری طبق تنظیمات کارخانه)	AM,CM	ترمینال‌های خروجی آنالوگ چند منظوره ولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر
P4	ورودی دیجیتال 4 (فرمان خطای خارجی طبق تنظیمات کارخانه)	24,CM	منبع تغذیه 24ولت
P5,P6,P7	ورودی‌های دیجیتال 5و6و7 فرکانس پله‌ای کم، متوسط، زیاد(طبق تنظیمات کارخانه)	Q1, EG	ترمینال خروجی چند منظوره (ترانزیستوری)
CM	ترمینال مشترک برای ورودی‌های دیجیتال	A1,C1,B1	ترمینال‌های خروجی رله‌ای چند منظوره
VR و CM	منبع تغذیه 10 ولت DC	S+,S-	ترمینال ارتباط RS-485
A2,C2	ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)

مراحل نصب

1. بررسی دفترچه راهنما و دستورالعمل‌ها.
2. اتصال صحیح سیم‌کشی و پیکربندی دستگاه بر اساس نوع پروژه.
3. تست اولیه برای اطمینان از عملکرد صحیح دستگاه.

آشنایی با کیپد G100

شماتیک کلید	نام کلید	عملکرد
	فرمان حرکت	ورودی دستور حرکت درایو G100
	فرمان ( توقف / ریست)	STOP : توقف درایو G100 RESET : ریست درایوبه هنگام اتفاق خطا
	دگمه ▼ و دگمه ▲	تغییر کد ها در یک گروه پارامتری ، افزایش یا کاهش مقدار عددی پارامتر مورد تغییر
	شیفت / مود	حرکت بین گروه های پارامتری مختلف یا حرکت به سمت رقم چپ هنگام تنظیم پارامتر
	اینتر	ورود به تنظیمات داخلی پارامتر این دگمه پارامتر مد نظر را ویرایش  و تغییرات مورد نظر را اعمال می کند دسترسی به صفحه اطلاعات عملکرد درایو در هنگام بروز خطا
	پتانسیومتر داخلی	جهت تنظیم فرکانس مورد نظر



انواع گروه های پارامتری اینور تر G100

گروه پارامتری	صفحه نمایش کیپد	توضیحات
operation	–	پارامتر های اساسی برای عملکرد درایو را تنظیم می کند
Drive		پارامترها را برای عملیات پایه ای پیکربندی می‌کند که شامل: عملکرد JOG، ظرفیت موتور، torque boost و سایر پارامترهای مرتبط با keypad است.
Basic		پارامترهای عملیات اصلی را پیکربندی می‌کند که شامل: پارامترهای موتور و پارامترهای multi-step frequency است.
Advanced		پارامتر های پیشرفته شامل الگوهای acceleration یا deceleration، محدودیت‌های فرکانس و غیره را پیکربندی می‌کند.
Control		ویژگی‌های مرتبط با کنترل sensorless vector را  پیکربندی می‌کند.
Input Terminal		مشخصه های مربوط به ترمینال ورودی، از جمله ورودی‌های چند منظوره دیجیتال و ورودی‌های آنالوگ را تنظیم می‌کند.
Output Terminal		مشخصه های  مربوط به ترمینال خروجی مانند رله‌ها و خروجی‌های آنالوگ را پیکربندی می‌کند.
Communication		مشخصات تنظمیات شبکه را برای RS-485 یا سایر گزینه‌های ارتباطی پیکربندی می‌کند.
application		توابع مربوط به کنترل PID را تنظیم می‌کند.
Protection		ویژگی‌های حفاظت موتور و اینورتر را پیکربندی می‌کند.
Motor 2		ویژگی‌های مرتبط با موتور ثانویه را پیکربندی می‌کند. زمانی که یکی از پایه‌های ورودی چند منظوره (In.65–In.69) روی 26 تنظیم شود، این منو ظاهر می گردد.

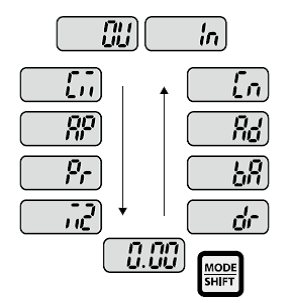

روش جابجایی بین گروه‌های اصلی اینو رتر G100

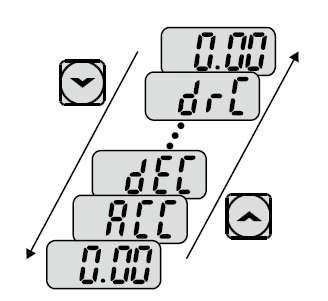

. با استفاده از کلیدهای [▲] و [▼] در میان کدها به بالا و پایین حرکت کنید تا زمانی که کد مورد نیاز خود را پیدا کنید. برای ذخیره تغییرات، کلید [ENT] را فشار دهید.



گام	نحوه انجام
1	با استفاده از کلید MODE می‌توان بین گروه‌ها جابجا شد و اگر کلید MODE را برای بیشتر از یک ثانیه نگه دارید جهت حرکت برعکس می‌شود و به گروه‌های قبلی برمی‌گردد
2	با استفاده از کلیدهای [▲] و [▼] در میان کدها به بالا و پایین حرکت کنید تا زمانی که کد مورد نیاز خود را پیدا کنید.
3	برای ذخیره تغییرات، کلید [ENT] را فشار دهید

در صورت تمایل به کسب اطلاعات بیشتر در مورد پارامتر های درایو به منوال فارسی یا منوالی انگلیسی مراجعه کنید.

نکات ایمنی

در هنگام نصب و استفاده از اینورتر LS برند G100، رعایت اصول ایمنی ضروری است، از جمله این نکات می‌توان به استفاده از تجهیزات حفاظتی شخصی و اطمینان از اتصال زمین اشاره کرد. این نکات از بروز حوادث و خطرات احتمالی جلوگیری می‌کنند.

لیست خطاهای درایو LS

نمایشگر کیپد	نام خطا	شرح خطا
	Over Heat	زمانی که دمای هیت سینک اینورتر از مقدار مشخص شده فراتر رود، نمایش داده می‌شود
	Over Current 2	زمانی که جریان DC در اینورتر، یک سطح مشخص از جریان اتصال کوتاه را تشخیص دهد، نمایش داده می‌شود
	External Trip	زمانی که سیگنال خطای خارجی توسط ترمینال چندمنظوره ارائه می‌شود، نمایش داده می‌شود. یکی از ترمینال‌های ورودی چندمنظوره در In.65-69 را روی 4 (قطع خارجی) تنظیم کنید تا قطع خارجی فعال شود.
	BX	زمانی که خروجی اینورتر توسط سیگنالی که از ترمینال ورودی به این منظور تعریف گردیده، مسدود شده است، نمایش داده می‌شود.
	H/W Diag	زمانی  نمایش داده می شود که خطایی در حافظه (EEPRom)، خروجی مبدل آنالوگ به دیجیتال (ADC Off Set) یا نظارت‌گر CPU (Watch Dog-1، Watch Dog-2) شناسایی شود.
	Ntc open	زمانی  نشان داده می شود که یک خطا در سنسور دماي ترانزیستور بایپولار عایق (IGBT) شناسایی شود.
	Fan Trip	هنگامی خطایی در فن خن کننده آشکار می گردد. برای فعال سازی این حفاظت pr.79 از 0 به activate قرار دهید
	Pre-PID Fail	این پیام زمانی نمایش داده می‌شود که پیش‌PID با توابع تنظیم شده در AP.34 تا AP.36 در حال کار است. خطا زمانی رخ می‌دهد که ما متغیر کنترل‌شده (فیدبک PID) را کمتر از مقدار تنظیم شده اندازه‌گیری کنیم و فیدبک پایین ادامه یابد، زیرا این وضعیت به عنوان یک خطای بار تلقی می‌شود
	Ext-Brake	زمانی نشان داده می شود که سیگنال ترمز خارجی توسط ترمینال دیجیتال ارائه شود. این وضعیت زمانی رخ می‌دهد که جریان راه‌اندازی خروجی اینورتر پایین تر از مقدار تنظیم‌شده در Ad.41 باقی بماند. یکی از OU.31 یا OU.32 را به 35 (کنترل BR) تنظیم کنید.
	Lost Command	اینورتر زمانی که فیدبک PID متغیر کنترلی  کمتر از مقدار مورد نظر بوده  و  سیر نزولی داشته باشد این پیام را نمایش می دهد ( زمانی که مقدار Pr.12 به مقداری غیر از 0 تنظیم گردد این خطا فعال می شود).
	IO Board Trip	زمانی که برد ورودی/خروجی یا کارت ارتباط خارجی به اینورتر متصل نیست یا اتصال نامناسبی وجود دارد این پیام نشان داده می شود
		هنگامی خطای hold بیشتر از 5 ثانیه رخ می دهد



جدول فوق به  صورت خلاصه  به خطای های درایو G100 اشاره می کند همچنین جهت کسب اطلاعات بیشتر می توانید به منوال اینورتر G100 یا بخش تعمیرات مراجعه داشته باشید.

نتیجه‌گیری

اینورتر  G100 برند LS با ویژگی‌های فنی و کاربردهای گسترده خود یک گزینه ایده‌آل برای صنایع محسوب می‌شود. قیمت درایو G100 در مقایسه با رقبا مقرون‌به‌صرفه بوده و مطابق با نیازهای مختلف مشتریان طراحی شده است. این دستگاه می‌تواند با افزایش بهره وری و کاهش هزینه‌های انرژی نیاز های صنعت را برطرف کند. برای اطلاعات بیشتر یا خرید می‌توانید با کارشناسان شرکت ایمن سان تماس حاصل فرمایید.
