اینورتر IG5A برند LS: راهنمای جامع

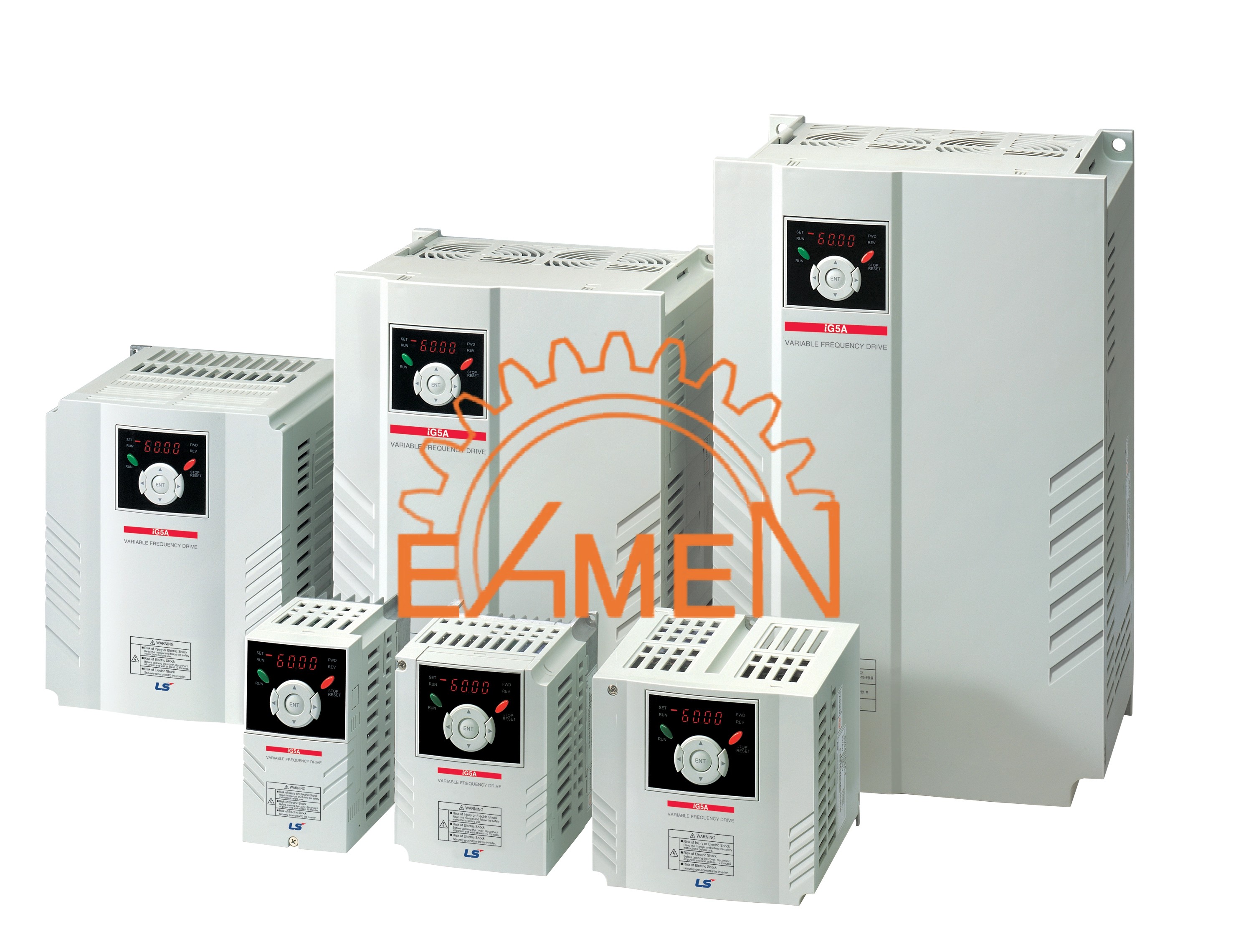

معرفی اینورتر IG5A برند LS و کاربردهای آن

اینورتر IG5A برند LS یکی از محصولات محبوب و پرطرفدار در زمینه کنترل و مدیریت موتورهای الکتریکی است. این درایوها در بسیاری از صنایع کاربرد دارند و  به جرات میتوان گفت کمتر کارخانه ای در ایران وجود دارد که یک نسخه از درایو IG5A در کارخانه استفاده نشده باشد. درایو IG5A می‌تواند به بهبود عملکرد و کاهش هزینه‌های انرژی کمک کند.

شرکت ایمن سان آوا تابلو دارای بزرگترین موجودی IG5A برای فروش در صنعت برق می باشد، همین حالا تماس بگیرید.

مشخصات فنی و عملکرد اینورتر IG5A

• کاربرد گسترده ولتاژی: پشتیبانی از ولتاژهای ورودی 200 تا 480 ولت
• کنترل Sensorless Vector : برای بهبود کنترل گشتاور و سرعت در شرایط مختلف بار.
• رابط Modbus-RTU: امکان ارتباط آسان با PLC و دستگاه‌های دیگر.
• کنترل PID داخلی  :  برای تنظیم دقیق و سریع پارامترهایی نظیر جریان، دما، و فشار.
• تنظیم خودکار (Auto Tuning): جهت ساده‌سازی فرآیند راه‌اندازی و افزایش دقت در کنترل موتور.
• گزینه‌های ورودی PNP/NPN: برای سازگاری با انواع سیگنال‌های کنترل.
• داینامیک برک داخلی: جهت استفاده در کاربری های با انرژی برگشتی مانند جرثقیل.
• ابعاد فشرده : ابعاد کوچک سبب صرفه جویی در هزینه می شود به گونه ای که از 0.4KW الی 4 KW  دارای یک ارتفاع یکسان (128 میلیمتر ) می باشد.
• کاربری ساده : یوزر فرندلی یا سادگی منو دسترسی به پارامتر ها و قابل فهم بودن برای اپراتور
• کنترل صدای فن درایو :درایو iG5A با کنترل هوشمند فن خنک‌کننده خود، محیطی تقریباً بی‌صدا فراهم می‌کند. این ویژگی با توجه به وضعیت عملیاتی درایو، سرعت فن را تنظیم می‌کند و میزان نویز تولیدی را کاهش می‌دهد .این قابلیت باعث افزایش راحتی در محیط‌های کاری و کاهش نویز برای کاربردهایی می‌شود که نیازمند سکوت بیشتر هستند، مانند محیط‌های صنعتی حساس یا دفاتر کار.
• استفاده از استاندارد های جهانی : IG5 از استاندارد های جهانی CE و UL  استفاده می کند.

• کنترل چند موتوره: امکان کنترل چند موتور به صورت همزمان.



مشخصه فنی درایو LS سری IG5A

DB (داینامیک برک)	ابعاد (mm)			جریان (A)	نام درایو	مدل
	عمق	ارتفاع	عرض
داخلی	130	128	70	2.5	درایو 0.37کیلو وات IG5A  220 ولت	SV004iG5A-2
داخلی	130	128	70	5	اینورتر 0.75کیلو وات IG5A  220 ولت	SV008iG5A-2
داخلی	130	128	100	8	اینورتر IG5A  1.5KW 220 V	SV015iG5A-2
داخلی	155	128	140	12	درایو IG5  2.2KW 220 V	SV022iG5A-2
داخلی	155	128	140	16	درایوIG5A 3.7KW  220 ولت	SV037iG5A-2
داخلی	130	128	70	1.25	اینور تر IG5A  0.37کیلو وات 380 ولت	SV004iG5A-4
داخلی	130	128	70	2.5	اینورتر 0.75کیلو وات IG5  380 ولت	SV008iG5A-4
داخلی	130	128	100	4	اینورتر IG5A  1.5KW IG5A  380 V	SV015iG5A-4
داخلی	155	128	140	6	درایو IG5A  2.2KW 380 V	SV022iG5A-4
داخلی	155	128	140	9	درایو IG5A  4 کیلو وات 380 V	SV040iG5A-4
داخلی	170	220	180	12	درایو IG5  5.5 LS کیلو وات 380 ولت	SV055iG5A-4
داخلی	170	220	180	16	VVVF IG5A  7.5 KW 380 V	SV075iG5A-4
داخلی	189.5	320	235	24	VFD IG5A  11 KW 380 V	SV110iG5A-4
داخلی	189.5	320	235	30	VFD IG5  15 KW LS380 V	SV150iG5A-4
داخلی	208.5	410	260	39	اینور تر IG5A 18.5 کیلووات سه فاز 380 ولت شرکت LS	SV185iG5A-4
داخلی	208.5	410	260	45	درایو IG5A 22 کیلووات سه فاز 380 ولت LS	SV220iG5A-4



نصب و راه‌اندازی اینورتر IG5

مراحل نصب درایو IG5A

1. بررسی تجهیزات: اطمینان از وجود تجهیزات لازم برای نصب.
2. نصب فیزیکی: قرار دادن درایو در مکان مناسب و اتصال به منبع تغذیه.
3. اتصالات الکتریکی: متصل کردن درایو به موتور و سایر دستگاه‌ها.

آشنایی با کیپد VFD IG5A

توضیحات	Keys
فرمان اجرا	RUN
RESET فرمان ریست وقتی خطایی رخ داد /  STOP فرمان توقف انجام عملیات	STOP/RESET
برای افزایش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود.	UP
برای کاهش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود.	Down
برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت چپ برای تغییر مقدار متغیر استفاده می‌شود.	Left
برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت راست برای تغییر مقدار متغیر استفاده می‌شود.	Right
برای تایید مقدار پارامتر یا ذخیره تغییرات پارامتر به کار برده می‌شود.	ENT



معرفی گروه‌های اصلی اینورتر IG5A

مطابق شکل زیر در سری IG5A، چهار گروه پارامتر مختلف وجود دارد:

Drive group : شامل پارامترهای پایه و ضروری در وضعیت Run می‌باشد. مانند Taraget Frequency (فرکانس مورد نظر)، Time Accel/Decel (زمان شتاب و توقف).

Function group1 : شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.

Function group2 : شامل پارامترها و توابع پیشرفته مانند کنترلرPID .

I/O(Input/output) group : شامل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال‌های ورودی و خروجی چند وظیفه‌ای

رفع مشکلات رایج در نصب و راه‌اندازی

از مشکلات رایج می‌توان به عدم روشن شدن درایو و عدم هماهنگی با موتور اشاره کرد. در این موارد، بررسی اتصالات الکتریکی و تغییر تنظیمات می‌تواند مفید باشد.

نگهداری و تعمیرات درایو IG5

برنامه نگهداری پیشگیرانه برای افزایش طول عمر درایو

• بازرسی دوره‌ای: چک کردن اتصالات و وضعیت داخلی درایو.
• پاکسازی گرد و غبار: حفظ محیط کار تمیز برای جلوگیری از آسیب.

شناسایی و رفع عیوب رایج در درایو IG5A

عیوب رایج شامل اشکالات الکتریکی و نرم‌افزاری است. بررسی دقیق کدهای خطا در منوال انگلیسی VFD IG5A و انجام تنظیمات مجدد می‌تواند مشکل را حل کند.

نکات مهم در تعمیر و نگهداری درایو

استفاده از قطعات یدکی اصلی و متخصصان مجرب برای تعمیر درایو از اهمیت بالایی برخوردار است. که در این زمینه متخصصین شرکت ایمن سان به خوبی شما را یاری دهند.

امنیت و ایمنی در استفاده از درایو IG5A

ملاحظات ایمنی در نصب و استفاده از درایو

قبل از نصب، اطمینان از قطع برق و ایمنی کار باید در اولویت قرار گیرد. همچنین استفاده از تجهیزات حفاظتی مهم است.

راهکارهای افزایش امنیت سیستم با استفاده از درایو IG5

استفاده از سیستم مدیریت دسترسی و رمزگذاری برای اطلاعات می‌تواند امنیت سیستم را افزایش دهد.

قیمت و خرید اینورتر IG5A برند LS

مقایسه قیمت درایو IG5A با رقبا

قیمت درایو IG5A معمولاً در مقایسه با رقبایش مناسب و اقتصادی است، همچنین با توجه به کارایی بالا، ارزش خرید بالایی دارد و به همین دلیل در اغلب کارخانجات ایران استفاده می شود.

نکات مهم در خرید اینورتر IG5A

• بررسی تأمین‌کننده: اطمینان از خرید از منابع معتبر( در این زمینه می توانید با کارشناسان شرکت ایمن سان مشورت داشته باشید).
• گارانتی و خدمات پس از فروش: توجه به این نکته قبل از خرید(در بازار ایران بعضا درایو های متفرقه به صورت بدون گارانتی با قیمت پایین ارائه می شوند).

منابع معتبر برای خرید اینورتر IG5A برند LS

شرکت ایمن سان آوا تابلو به عنوان نمایندگی معتبر درایو های LS   با پشتیبانی فنی می تواند پاسخگوی نیاز های شما جهت خرید درایو های LS  باشد.

نتیجه‌گیری: مزایای استفاده از اینورتر IG5A برند LS

در نهایت، درایو IG5A برند LS با ویژگی‌های منحصر به فرد و قابلیت‌های پیشرفته، گزینه‌ای ایده‌آل برای بسیاری از صنایع به شمار می‌رود. این درایو نه تنها به بهبود عملکرد ماشین‌آلات کمک می‌کند بلکه موجب صرفه‌جویی در هزینه‌ها و بهینه‌سازی مصرف انرژی نیز می‌شود.

با توجه به اینکه این درایو از سری های قدیم تولید شرکت LS  می باشد در حال حاضر شرکت این درایو را با دو مدل S100 و G100 در توان های مشابه و حتی توان های بالاتر جایگزین کرده است.
