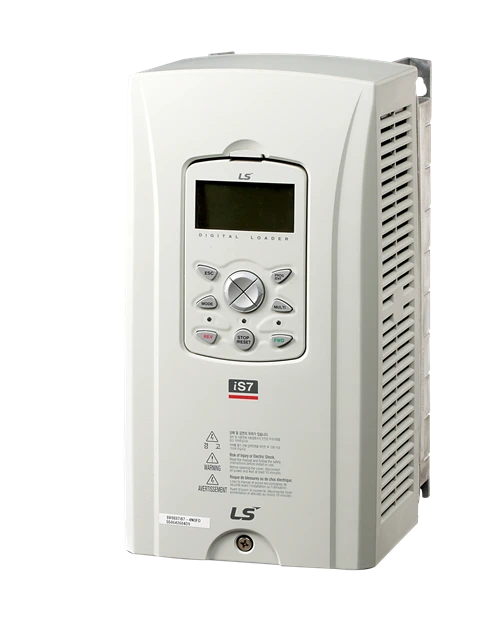

اینورتر LS مدل IS7: قدرت، کاربردها و قیمت

اینورتر LS مدل IS7، درایو سنگین کار و پیشرفته برند LS محسوب می‌شود که به عنوان جایگزین اینورتر سنگین کار IS5 معرفی شده است. در این مقاله، به بررسی ویژگی‌های فنی، کاربردها و نکات مهم مرتبط با خرید درایو ls می‌پردازیم.همچنین اگر قصد تهیه این محصول را دارید، فروشگاه اینورتر ls ایمن سان می‌تواند یکی از مراجع مناسب برای بررسی و انتخاب باشد.

قیمت اینورتر ls is7

جهت دریافت قیمت اینورتر ls is7 و خرید درایو IS7 یا تعمیر درایو is7  ایمن سان آوا تابلو به عنوان تنها نماینده رسمی و فنی با بیش از ده سال سابقه اختصاصی در حوزه اینورتر های کنترل دور تماس بگیرید

ویدیو معرفی اینورتر LS مدل IS7

بررسی درایو LS IS7

درایو IS7 که با نام اینورتر LS سری IS7 نیز شناخته می‌شود، از نسل‌های پیشرفته اینورترهای صنعتی است که برای کنترل دقیق موتورهای AC طراحی شده است. این مدل به دلیل عملکرد قدرتمند، راندمان بالا و قابلیت‌های کنترلی متنوع، مورد توجه بسیاری از مهندسان و فعالان حوزه اتوماسیون صنعتی قرار گرفته است. از مهم‌ترین مزایای اینورتر IS7 می‌توان به تنظیم دقیق سرعت، کاهش مصرف انرژی، افزایش طول عمر موتور و حفاظت مؤثر از تجهیزات اشاره کرد. همچنین برای بررسی کامل مشخصات فنی، پارامترها و قابلیت‌های این محصول، مطالعه کاتالوگ فارسی اینورتر ls is7 می‌تواند اطلاعات کاربردی و دقیقی در اختیار شما قرار دهد.

کاربردهای درایو IS7

درایو IS7 در اپلیکیشن های مختلف مانند ، جرثقیل های سقفی، تاورکرین ،میکسر های صنعتی و سایر کاربری های سخت کاربرد دارد. قابلیت تحمل بار سنگین و عملکرد پایدار، این درایو را به گزینه‌ای مناسب برای ماشین‌آلات بزرگ و خطوط تولید پیچیده تبدیل کرده است. برای اطلاعات بیشتر در خصوص کاربردهای این درایو، با شرکت ایمن سان تماس بگیرید.

مشخصات فنی اینورتر LS مدل IS7

توان‌های موجود

درایو IS7 در رنج‌های مختلف توانی از 0.75 کیلووات تا 160 کیلووات موجود است. همچنین این تنوع ظرفیت، امکان انتخاب این محصول برای کاربردهای مختلف از موتورهای کوچک  تا سیستم‌های بزرگ صنعتی را فراهم می‌کند.

ویژگی‌های فنی

برخی از مشخصات بارز درایو IS7 عبارتند از:

• ولتاژ ورودی سه فاز (380~480 ولت)
• کنترل برداری Sensorless  و Sensored (گشتاور بالا در سرعت های پایین)
• داینامیک برک داخلی تا توان 22 کیلو وات
• تاخیر  در خطای low voltage در زمان قطع برق ناگهانی
• قابلیت تحمل بار سنگین و ضربه های ناگهانی
• قابلیت KEB (Kinetic Energy Buffering) :مدیریت انرژی جنبشی برای توقف ایمن در شرایط قعطی برق ناگهانی
• منو EASY START جهت تنظیم آسان درایو هنگام راه اندازی
• فانکشن Flying Start : درایو که قادر به راه‌اندازی مجدد سریع، قابل اعتماد و روان در بارهای چرخشی دوطرفه است.
• استفاده از قابلیت flux braking برای توقف سریع بدون استفاده از مقاومت ترمز
• فیلتر DC داخلی برای کاهش هارمونیک و بهبود ضریب توان
• صفحه LCD گرافیکی  جدا شونده
• ارتباط با پروتکلهای Modbus , RS485
• توانایی ارتباط با پروتکل های Modbus TCP ،Profibus-DP، Device NET،R NET، LONWork به وسیله کارت آپشن
• دارای دو مود کاربری نرمال و سنگین کار
• قابلیت نصب کارت انکودر برای کاربری های حلقه بسته وجود دارد
• اتصال به pc جهت پایش عملکرد درایو توسط نرم افزار Drive view

این ویژگی‌ها باعث می‌شود که این مدل از درایو برای شرایط سخت و بارهای متغیر گزینه‌ای ایده‌آل باشد. جهت خرید و استعلام قیمت با بخش فروش شرکت ایمن سان در تماس باشید.

ابعاد، ولتاژ و جریان اینورتر IS7

ابعاد (mm)			جریان (A)	نام درایو LS	مدل
عمق	ارتفاع	عرض
200	284	150	2.5	درایو LS 0.75 کیلو وات مدل IS7	SV0008iS7-4
200	284	150	4	اینورتر IS7 1.5 کیلو وات برند LS	SV0015iS7-4
200	284	150	6	اینور تر IS7 2.2 کیلو وات برند LS	SV0022iS7-4
200	284	150	8	VFD LS IS7 3.7KW 380V	SV0037iS7-4
225	355	200	12	اینورتر IS7 5.5 کیلو وات برند LS	SV0055iS7-4
225	355	200	16	اینور تر IS7 7.5 KW برند LS	SV0075iS7-4
284	385	250	24	درایو LS 11 کیلو وات مدل IS7	SV0110iS7-4
284	385	250	30	VFD LS IS7 15KW 380V	SV0150iS7-4
298	461.6	280	39	اینورتر IS7 18.5 کیلو وات برند LS	SV0185iS7-4
298	461.6	280	45	درایو LS 22 کیلو وات مدل IS7	SV0220iS7-4
303	594.1	300.1	61	اینورتر LS سری IS7  30 کیلو وات 380 ولت	SV0300iS7-4
303	594.1	300.1	75	اینو رتر IS7 2.2 کیلو وات برند LS	SV0370iS7-4
303	594.1	300.1	91	اینورتر LS سری IS7  45 کیلو وات 380 ولت	SV0450iS7-4
373	663	370.1	110	اینور تر IS7 55 کیلو وات برند LS	SV0550iS7-4
373	663	370.1	152	درایو LS 75 کیلو وات مدل IS7	SV0750iS7-4
423	784	510	183	VFD LS IS7 90KW 380V	SV0900iS7-4
423	784	510	223	اینورتر IS7 110 کیلو وات برند LS	SV1100iS7-4
423	861	510	264	اینور تر IS7 132 کیلو وات برند LS	SV1320iS7-4
423	861	510	325	اینورتر LS سری IS7  160 کیلو وات 380 ولت	SV1600iS7-4

برای اطلاعات بیشتر می توانید فایل کاتالوگ VFD IS7 را مطالعه کنید

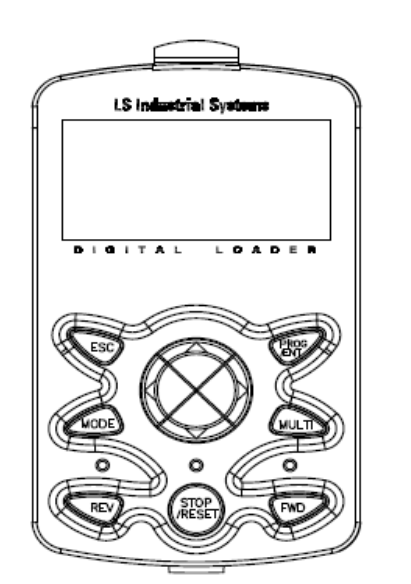

آشنایی با کیپد درایو IS7

توضیحات	نام	کلید
تغییر مد کاری دستگاه	[MODE] Key
ورود به پارامتر انتخاب شده / ذخیره مقدار پارامتر	[PROG/Ent] Key
حرکت میان پارامترهای یک گروه افزایش و کاهش مقدار پارامترها	[Up] Key [Down] Key
	[Left] Key [Right] Key
کلید چند منظوره	[MULTI] Key
لغو داده‌های وارد شده قبل از زدن کلید PROG بازگشت به اولین پارامتر از پارامترهای گروه بازگشت به مد نمایش اطلاعات عمومی اینورتر	[ESC] Key
فرمان راه اندازی راستگرد	[FWD] Key
فرمان توقف/ فرمان ریست خطا	[OFF] Key
فرمان راه اندازی چپگرد	[REV] Key

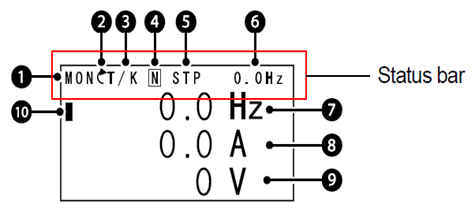

صفحه نمایش کیپد درایو IS7



به محض اتصال برق ورودی به اینورتر صفحه زیر نمایش داده می‌شود.

توضیحات	شماره	توضیحات	شماره
مقدار نمایشی ثابت	6	نام منو	1
آیتم نمایشی شماره1	7	جهت گردش موتور(فعال بودن ترمینال راستگرد یا چپگرد)	2
آیتم نمایشی شماره2	8	نحوه تغییر فرکانس/ نحوه START-STOP	3
آیتم نمایشی شماره3	9	عملکرد کلید چند منظوره	4
مکان نما	10	وضعیت فعلی اینورتر	5

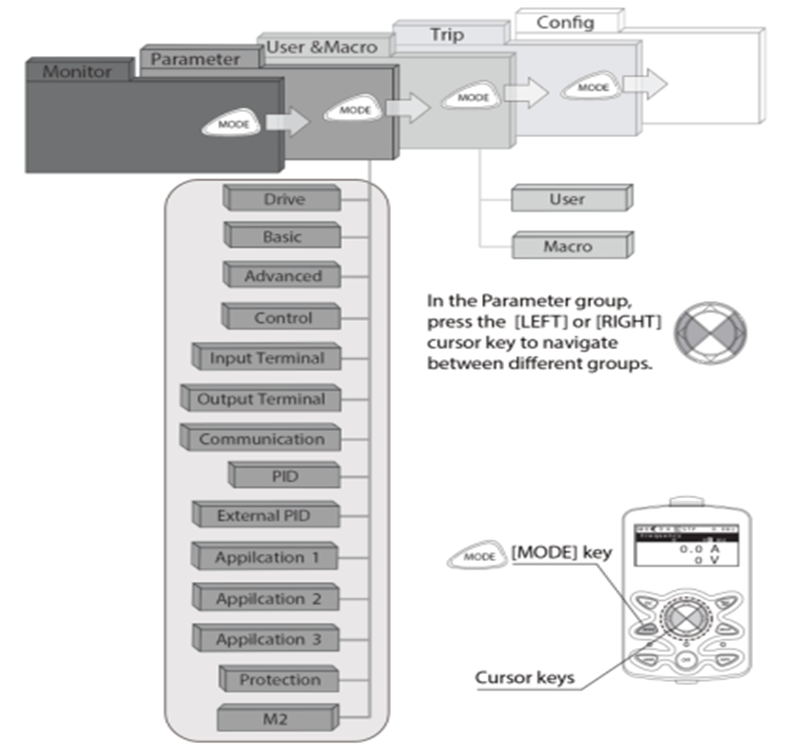

بخش‌های مختلف منو در اینورتر IS7 سری IS7 :

منو	علامت اختصاری	شرح عملکرد
Monitor mode	MON	نمایش اطلاعات عمومی مربوط به اینورتر از قبیل فرکانس کاری، جریان خروجی، ولتاژ خروجی و…
Parameter mode	PAR	نمایش و تغییر پارامترها جهت راه‌اندازی و کارکرد صحیح شامل 12گروه پارامتری
User & macro mode	U&M	گروه‌بندی پارامترهای مورد‌ نیاز کاربر
Trip mode	TRP	نمایش خطاهایی که در گذشته رخ داده است، به همراه اطلاعات مربوط به زمان رخ دادن هر خطا شامل فرکانس/جریان/ولتاژ
Config mode	CNF	تنظیم محیط کاربری اینورتر برای عملکردهایی غیر از عملکردهای اجرایی از قبیل زبان کی‌پد، نمایش نوع کارت اختیاری نصب شده، برگرداندن پارامترها به مقدار اولیه و کپی‌کردن پارامترها

معرفی زیرگروه‌های پارامتری اینورتر

مطابق جدول زیر در سری IS7، دوازده گروه پارامتری مختلف وجود دارد:

نام گروه پارامتری	علامت اختصاری	شرح عملکرد
Drive group	DRV	پارامترهای مورد نیاز برای راه‌اندازی شامل تنظیمات زمان شتاب‌گیری و توقف ، فرکانس و …
Basic group	BAS	پارامترهای اصلی مانند مشخصات موتور، تنظیم سرعت‌های پله‌ای و …
Advanced function group	ADV	پارامترهایی جهت تنظیم الگوی شتاب‌گیری، توقف، توابع کنترل فرکانس و …
control function group	CON	پارامترهای مربوط به روش کنترلیV/F, Sensorless
Input terminal function group	IN	پارامترهای مربوط به تنظیمات ترمینال‌های ورودی شامل: ورودی‌های دیجیتال چند منظوره و ورودی‌های آنالوگ
output terminal function group	OUT	پارامترهای مربوط به تنظیمات ترمینال‌های خروجی شامل رله‌های خروجی وخروجی‌های آنالوگ
communication function group	COM	پارامترهای مربوط به تنظیمات رابط RS-485 و کارت‌های اختیاری ارتباطی
Application function group	APP	پارامترهای مربوط به تنظیمات PID کنترلر و فعال‌سازی عملکردهای ترتیبی اتوماتیک
Auto sequence run group	AUT	این گروه با فعال‌سازی عملکردهای ترتیبی اتوماتیک در گروه APP آشکار می‌شود
Application option group	APO	پارامترهای مربوط به تنظیمات کارت‌های اختیاری شامل کارت انکودر و کارت PLC
Protection group	PRT	پارامترهای مربوط به حفاظت موتور و اینورتر
Motor2 function group	M2	این گروه درصورت انتخاب موتور دوم برای یکی از ورودی‌های چند منظوره فعال می‌شود.

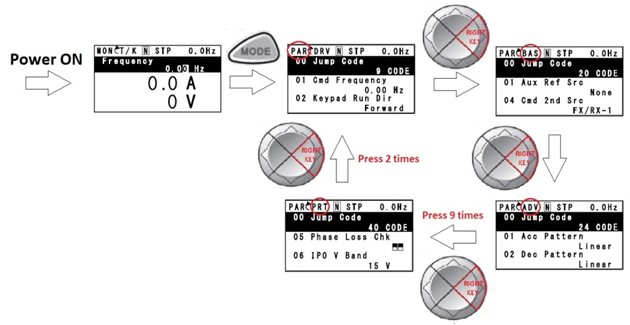

تنظیم پارامتر درایو is7 ال اس

برای دستیابی به عملکرد بهینه الکتروموتور و راه‌اندازی صحیح سیستم، آشنایی با نحوه تنظیم پارامتر اینورتر is7 ال اس از طریق کی‌پد (Keypad) دستگاه امری ضروری است. درایوهای سری iS7 برند LS دارای قابلیت‌های پیشرفته‌ای هستند و پارامترها در آن‌ها در گروه‌های عملکردی مجزا (مانند Drive, Basic, Advance, Control و…) دسته‌بندی شده‌اند. جهت تسلط بر فرآیند تنظیم پارامتر درایو is7 ال اس، ورود به زیرگروه‌ها و تغییر مقادیر، مراحل زیر را به ترتیب دنبال کنید:

1. ورود به حالت پارامترها (PAR Mode):

   با فشردن کلید MODE روی کی‌پد، وضعیت درایو را از مدهای نمایش یا مانیتورینگ تغییر داده و وارد مد کاری PAR شوید.

2. انتخاب گروه پارامتری مورد نظر:

   با استفاده از کلیدهای جهت‌دار راست و چپ، میان گروه‌های اصلی پارامترها حرکت کرده و گروه مد نظر خود را انتخاب نمایید.

3. دسترسی به کد پارامتر اختصاصی (زیرگروه):

   با کمک کلیدهای جهت‌دار بالا و پایین، شماره پارامتر مورد نظر را در آن گروه پیدا کنید.

   (نکته کاربردی: در صورتی که شماره دقیق پارامتر را می‌دانید، می‌توانید از قابلیت Jump Code استفاده کنید؛ کافی است شماره کد را در همان ابتدای گروه وارد کرده تا بدون اسکرول طولانی، مستقیماً به پارامتر هدف هدایت شوید).

4. ورود به وضعیت ویرایش پارامتر:

   کلید PROG (یا Enter در برخی نسخه‌ها) را فشار دهید تا وارد صفحه تنظیم مقدار پارامتر انتخابی شوید. در این حالت عدد یا مقدار فعلی به‌صورت چشمک‌زن نمایش داده می‌شود.

5. تغییر و تنظیم مقدار پارامتر:

   به کمک کلیدهای جهت‌دار بالا و پایین (و کلیدهای چپ/راست جهت جابه‌جایی بین ارقام در مقادیر چندرقمی)، مقدار پارامتر را متناسب با نیاز پروژه و مشخصات پلاک موتور تغییر دهید.

6. تایید و ذخیره‌سازی نهایی:

   مجدداً کلید PROG را فشار دهید تا تغییرات اعمال‌شده در حافظه دائم درایو ذخیره شوند. پس از ذخیره، عبارت پارامتر ثابت شده و تنظیمات فوراً اجرایی می‌گردد.

وجه:

با فشاردادن کلید ESC در میان پارامترها، به اولین پارامتر Drive group برمی‌گردید.

با فشاردادن کلید ESC در زمان حرکت میان مدهای کاری به مد نمایش اطلاعات عمومی اینورتر باز می‌گردید.

جهت کسب اطلاعات بیشتر می‌توانید منوال انگلیسی درایو IS7 و یا منوال فارسی اینورتر IS7 یا سایت LSIS.COM را مطالعه فرمایید.

تعمیر و نگهداری

با توجه به نرخ دلار و هزینه بالای تعمیرات نیاز است اطلاعات اولیه در حوزه تعمیر و نگهداری درایو is7 کسب کنید این حوزه فایل is7 maintenance پاسخگو نیاز های اولیه شما خواهد بود همچنین در صورتی که نیاز به تعمیرات در حوزه درایو های کنترل دور داشته باشید می توانید با بخش تعمیرات شرکت ایمن سان ارتباط بگیرید.

لیست خطاهای اینورتر LS iS7 و روش‌های رفع عیب

در زمان بروز خطا، اینورتر LS سری iS7 برای محافظت از موتور، تجهیزات متصل و قطعات داخلی خود، عملکرد دستگاه را متوقف می‌کند و کد خطا را روی نمایشگر نشان می‌دهد. برای بررسی خطاهای ثبت‌شده می‌توانید وارد Trip Mode (TRP) شوید. در این بخش، اطلاعاتی مانند جریان، ولتاژ و فرکانس در لحظه وقوع خطا نیز قابل مشاهده است.

در ادامه، رایج‌ترین موارد در لیست خطاهای اینورتر LS iS7 و روش‌های اولیه عیب‌یابی آن‌ها را بررسی می‌کنیم:

خطای اضافه‌جریان (OCT | Over Current)

این خطا معمولاً بر اثر اتصال کوتاه در کابل یا موتور، کوتاه بودن بیش از حد زمان شتاب‌گیری، قفل بودن شفت موتور یا وارد شدن بار مکانیکی سنگین رخ می‌دهد. ابتدا کابل‌های خروجی U، V و W، سلامت سیم‌پیچ موتور و آزاد بودن محور موتور را بررسی کنید. در صورت سالم بودن تجهیزات، زمان شتاب‌گیری را افزایش دهید.

خطای اضافه‌ولتاژ (OVT | Over Voltage)

وقتی ولتاژ لینک DC اینورتر بیش از حد مجاز افزایش پیدا کند، خطای اضافه‌ولتاژ نمایش داده می‌شود. این وضعیت اغلب هنگام توقف سریع بارهای دارای اینرسی بالا، مانند فن‌های بزرگ، جرثقیل‌ها و ماشین‌آلات دوار، رخ می‌دهد. افزایش زمان کاهش سرعت، بررسی ولتاژ ورودی و استفاده از مقاومت ترمز مناسب می‌تواند مشکل را برطرف کند.

خطای افت ولتاژ (LVT | Low Voltage)

افت یا قطع ولتاژ ورودی، شل بودن اتصالات، قطع شدن یکی از فازهای ورودی یا ناپایداری برق شبکه از دلایل اصلی این خطا هستند. ولتاژ سه‌فاز ورودی را اندازه‌گیری کرده و از محکم بودن اتصالات، سلامت فیوزها، کنتاکتور و کابل‌های ورودی اطمینان حاصل کنید.

خطای اضافه‌بار (OLT | Over Load)

این خطا زمانی رخ می‌دهد که موتور یا درایو برای مدت مشخصی بیشتر از ظرفیت مجاز خود جریان بکشد. سنگین بودن بار مکانیکی، گیرکردن گیربکس یا پمپ، انتخاب نامناسب توان اینورتر و وارد کردن نادرست اطلاعات پلاک موتور از علت‌های رایج آن هستند. بار مکانیکی، جریان نامی موتور و تنظیمات گروه Basic را کنترل کنید.

خطای دمای بیش از حد درایو (OHT | Over Heat)

اگر دمای هیت‌سینک یا بخش قدرت اینورتر بیش از حد بالا برود، درایو برای جلوگیری از آسیب دیدن قطعات الکترونیکی تریپ می‌کند. خرابی فن، تجمع گردوغبار، بسته بودن مسیر تهویه تابلو و بالا بودن دمای محیط می‌توانند باعث این خطا شوند. فن خنک‌کننده و دریچه‌های هوا را بررسی و تمیز کنید و در صورت نیاز، تهویه تابلو را بهبود دهید.

خطای حفاظت حرارتی موتور (ETH | Electronic Thermal)

این خطا نشان می‌دهد که مدل حرارتی تعریف‌شده در اینورتر، افزایش دمای موتور را تشخیص داده است. کارکرد طولانی‌مدت موتور در دور پایین با بار سنگین، تنظیم اشتباه جریان نامی موتور یا تهویه نامناسب موتور از عوامل ایجادکننده این خطا هستند. مشخصات پلاک موتور را در پارامترها بررسی کنید و برای موتورهایی که در سرعت پایین کار می‌کنند، استفاده از فن مستقل را در نظر بگیرید.

خطای قطع فاز خروجی (POT | Output Phase Open)

قطع یا شل شدن یکی از کابل‌های خروجی بین اینورتر و موتور، سوختگی یا قطعی سیم‌پیچ موتور و خرابی اتصالات ترمینال‌ها می‌تواند موجب نمایش این خطا شود. کابل‌های U، V و W، ترمینال‌ها و مقاومت سیم‌پیچ‌های موتور را بررسی کنید.

خطای اتصال زمین (GFT | Ground Fault)

این خطا معمولاً به دلیل آسیب‌دیدگی عایق کابل خروجی، نفوذ رطوبت به موتور، اتصال فاز به بدنه یا خرابی سیم‌پیچ موتور رخ می‌دهد. برای رفع آن، کابل و موتور را از نظر نشتی جریان و اتصال به بدنه بررسی کنید. انجام تست عایقی با میگر باید با رعایت دستورالعمل‌های ایمنی و پس از جداسازی تجهیزات حساس انجام شود.

خطای سخت‌افزاری (HWT | Hardware Trip)

نمایش این خطا می‌تواند نشانه ایراد در بخش‌های داخلی مانند ماژول IGBT، برد کنترل، مدار گیت‌درایور یا منبع تغذیه داخلی باشد. ابتدا اینورتر را خاموش کرده، پس از تخلیه کامل ولتاژ DC لینک و رفع شرایط احتمالی اضافه‌بار یا اتصال کوتاه، دستگاه را مجدداً بررسی کنید. اگر خطا تکرار شد، از راه‌اندازی مجدد مداوم دستگاه خودداری کرده و تعمیر آن را به تکنسین متخصص بسپارید.

نکته: پس از برطرف کردن علت اصلی خطا، با فشردن کلید OFF/RESET می‌توانید درایو را ریست کنید. پاک کردن خطا بدون رفع علت آن، ممکن است به تکرار تریپ و آسیب‌دیدگی اینورتر یا موتور منجر شود.

نتیجه‌گیری و قیمت اینورتر ال اس is7

اینورتر LS مدل IS7 با برخورداری از مشخصات فنی پیشرفته و قابلیت پاسخ‌گویی به نیازهای سنگین صنعتی، از جمله بهترین گزینه‌ها برای مهندسان و صنایع مختلف به شمار می‌رود. به دلیل عملکرد پایدار و توابع کنترلی دقیق، استفاده از درایو ls is7 برای پروژه‌های صنعتی بزرگ و کاربردهای با گشتاور بالا کاملاً ارزشمند و اقتصادی است.

با این‌که ممکن است مقایسه بودجه اولیه موضوع مهمی باشد، اما با توجه به دوام بالا، کاهش استهلاک موتور و امکانات کنترلی گسترده، قیمت درایو ls is7 در مقایسه با نمونه‌های گران‌قیمت اروپایی (مانند زیمنس، اشنایدر، وکون و ABB) کاملاً مقرون‌به‌صرفه و قابل توجیه است. اگر به دنبال تجهیز خطوط تولید خود با یک درایو قدرتمند و منعطف هستید، برای استعلام به‌روز قیمت اینورتر ال اس is7، دریافت مشاوره فنی پیش از خرید و ثبت سفارش می‌توانید با بخش فروش و پشتیبانی تماس حاصل فرمایید.
