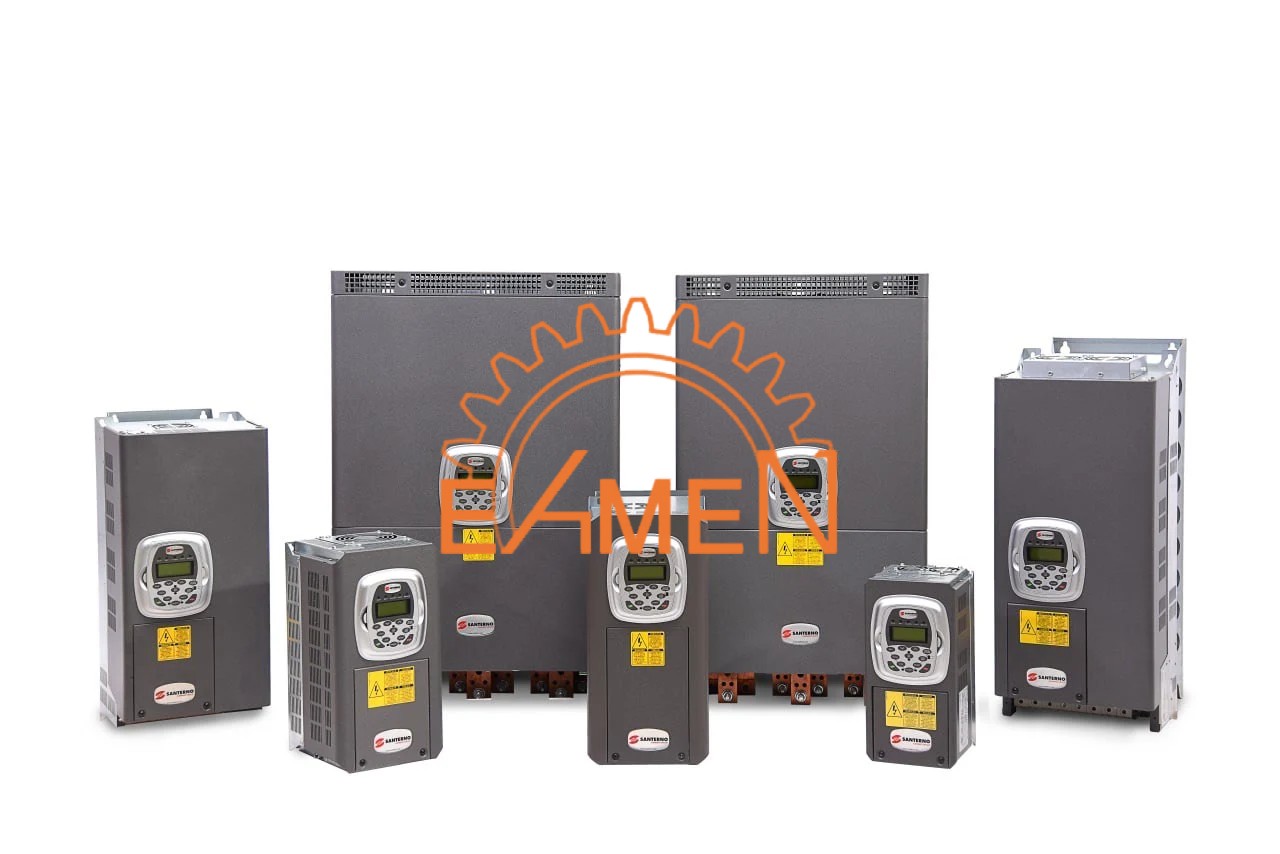

اینورتر SINUS PENTA ، درایو اروپایی با کیفیت

اینورتر سانترنو سینوس پنتا (Santerno Sinus Penta) با بهره‌گیری از چندین حالت پیشرفته‌ی کنترل سرعت و گشتاور، گزینه‌ای ایده‌آل و قدرتمند برای راه‌اندازی و کنترل انواع موتورهای القایی و سنکرون سه‌فاز در صنایع مختلف است. قابلیت انتخاب و تنظیم دقیق حالت‌های کنترلی توسط کاربر، عملکرد بهینه، افزایش دقت سیستم و کاهش چشمگیر مصرف انرژی را در کاربردهای سنگین و تخصصی صنعتی تضمین می‌کند.

برای بررسی مشخصات فنی دقیق، دیاگرام‌های سیم‌بندی و راهنمای نصب، می‌توانید بخش کاتالوگ اینورتر سانترنو سینوس پنتا را دریافت و مطالعه فرمایید. شرکت ایمن سان به عنوان بزرگترین نماینده اینورتر های SANTERNO در سطح کشور ، توانای تامین اینورتر های مختلف در سطح کشور را دارد با ما تماس بگیرید

خرید و استعلام قیمت اینورتر سانترنو از ایمن سان

شرکت ایمن سان به‌عنوان بزرگ‌ترین نماینده و تأمین‌کننده درایوهای SANTERNO در سطح کشور، آماده‌ی تأمین انواع درایوهای صنعتی با ضمانت اصالت کالا و خدمات پس از فروش است.

جهت دریافت لیست قیمت اینورتر سانترنو، استعلام به‌روز اینورتر سانترنو قیمت در توان‌ها و فریم‌های مختلف، و همچنین دریافت مشاوره تخصصی پیش از خرید درایو santerno sinus penta، با کارشناسان فنی و فروش ما در تماس باشید.

عملکرد درایو SINUS PENTA

درایو SINUS PENTA یا اینورتر سانترنو سینوس پنتا با عملکرد بالا قابل استفاده برای:

• موتورهای القایی آسنکرون سه‌فاز

• موتورهای سنکرون سه‌فاز

• در رنج توانایی 5.5 تا 3000 کیلووات

• رنج ولتاژ ورودی: 380 ولت الی 690 ولت

• فرکانس ورودی 50 الی 60 هرتز

• درجه حفاظت: IP54، IP20، IP00

• تطابق با شرایط هارمونیک پایین با استفاده از ابزاری جهت محاسبه هارمونیک‌های جریانی

• مناسب برای کاربری‌های سبک، سنگین و فوق سنگین به صورت حلقه باز یا حلقهبرای دریافت اطلاعات کامل‌تر، مشخص، مشخصات فنی و جزئیات نصب و راه‌اندازی، می‌توانید کاتالوگ اینورتر سانترنو سینوس پنتا را بررسی کنید.

مشخصات فنی درایو SINUS PENTA

5 مود عملکردی

IFD (Inverter Frequency Drive): عملکرد مدولاسیون برداری برای کاربردهای عمومی (مود V/F)

VTC (Vector Torque Control): عملکرد برداری بدون سنسور برای کاربردهایی با گشتاور بالا (Direct Torque Control)

FOC (Field Oriented Control): عملکرد برداری با انکدر برای دقت گشتاور

SYN (Synchronous): عملکرد برداری برای موتورهای سنکرون Brushless آهنربای دائم و گشتاور بالا و دقیق به منظور افزایش راندمان

RNG (Regenerative): شکل موج سینوسی COSᴓ=1، مناسب جهت پایین‌ترین هارمونیک مدنظر، مبدل AC/DC برای تغذیه DC چندین درایو

برنامه‌های اتوماسیون که در اینورترهای سری SINUS PENTA گنجانده شده‌اند، امکان مدیریت ساده و کم‌هزینه سیستم‌های SERVO DIAMETERS، سیستم‌های MULTI PUMP، سیستم‌های موتور ELECTRICAL AXIS و MULTI POSITIONERS را فراهم می‌کنند. این قابلیت‌ها، santerno sinus penta را به گزینه‌ای کاربردی برای سیستم‌های صنعتی و اتوماسیون تبدیل کرده‌اند. همچنین اینورتر santerno با پشتیبانی از مودهای عملکردی متنوع، امکان استفاده در کاربردهای مختلف صنعتی را فراهم می‌کند.



مجموعه ای از فانکشن های کاربردی

-دارای نرم افزاربا قابلیت برنامه ریزی برای بیش از ٢٠ اینورتر ( REMOTE DRIVE )

– پارامترهای عملیاتی در نرم افزار  ذخیره  و امکان انتقال پارامترها به چندین اینورتر وجود دارد.

– رنج کامل فیلترھای داخلی سازگار با استاندارد EN61800-3 2^nd برای محدود کردن انتشار امواج RFI

– عملکرد STO  (Safety Torque Off)

– سیستم خنک کننده هوشمند

– سیستم داینامیک برک (CHOPPER ) داخلی تا سایز S30

– کمترین نویز موتور با فرکانس کریر 16KHZ

– کنترل حرارتی موتور با استفاده از ورودی PTC

– راه اندازی ساده با پارامترھای ازپیش تنظیم شده برای کاربردھای رایج

– پنل  کنترلی با 12 کلید و صفحه نمایش بزرگ

– تنظیم فرکانس خروجی از 0 الی 1000 هرتز

– کنترل و توقف کامل موتور توسط درایو در ھنگام قطع برق

– راه اندازی چندین موتور با عملکرد یکسان به صورت Master-Slave توسط یک درایو

–  شناسایی خودکار پارامتر های موتور

–  بالاترین گشتارو 200 درصد

–  عملکرد PID / فانکشن PID دوم

– پرش فرکانسی برای رد شدن از فرکانس تشدید موتور

– پتانسیومتر دیجیتال داخلی

– حفاظت حرارتی موتور

– ترمز DC اتوماتیک

–  رمپ شتاب و کاهش سرعت چندگانه قابل تنظیم

– کنترل ولتاژ هوشمند (با افزایش ولتاژ به دلیل تغییرات بار درایو موتور را به گونه ای کنترل می کند تا انرژی برگشتی کمتری تولید شود)

– قابلیت اتصال به انکودر (با کارت اپشن)

– 8 ورودی دیجیتال قابل تنظیم

–  3 ورودی آنالوگ قابل تنظیم برنامه ریزی 0الی 10VDC و 0 الی 20ma

– 4 خروجی قابل تنظیم دیجیتال( دو خروجی رله ای، یک خروجی ترانزیستوری و یک خروجی push pull )

– 3 خروجی آنالوگ قابل تنظیم برنامه ریزی 0الی 10VDC و 0 الی 20ma

– پورت ھای ارتباطی سری RS485 با پروتکل Modbus RTU

–  فرکانس ورودی کمکی از 5000 الی 65000هرتز و فرکانس خروجی کمکی از 5000 الی 65000



پیکربندی مخصوص

• استفاده از خروجی 12 پالسه : از سایز s65 به بالا درایو ها قابلیت استفاده از پیکربندی 12 پالس را دارند
• برد های آپشن برای اتباطات field bus ، رابط resolver یا انکودر ، دیتالاگر، RTC ، اکسپنشن های I/O
• اجرای سفارشی در کابینت‌ها با چوک های ورودی /یا خروجی ، DC ، کلیدهای اتوماتیک، حسگرهای AFE و سوئیچ

اتصال پارالل

این قابلیت برای سایز درایوهای S41 الی S52 در مدل‌های مختلف inverter santerno موجود است و فواید بسیاری دارد که در ادامه به آن‌ها اشاره می‌شود:

• هزینه کمتر
• تعمیرات و جایگزینی ساده تر
• صرفه جویی در فضا



مدل	STRONG(KW) Overload up to 240%	HEAVY(KW) Overload up to 210%	STANDARD(KW) Overload up to 168%	LIGHT(KW) Overload up to 144%	INOM	IMAX	IPEAK	ابعاد(MM)
					(A)			D	H	W
SINUS PENTA 0014 4T BA2K2	5.5	7.5	7.5	7.5	16.5	25	30	175	340	170
SINUS PENTA 0020 4T BA2K2	9.2	11	15	15	30	36	43	225	401	215
SINUS PENTA 0025 4T BA2K2	11	15	18.5	22	41	48	58
SINUS PENTA 0030 4T BA2K2	15	18.5	22	22	41	56	67
SINUS PENTA 0034 4T BA2K2	18.5	22	25	30	57	63	76
SINUS PENTA 0040 4T BA2K2	22	25	30	37	72	80	88	331	466	225
SINUS PENTA 0049 4T BA2K2	25	30	37	45	80	96	115
SINUS PENTA 0060 4T BA2K2	30	37	45	50	88	112	134	332	610	279
SINUS PENTA 0067 4T BA2K2	32	45	55	55	103	118	142
SINUS PENTA 0086 4T BA2K2	45	55	75	75	135	155	186
SINUS PENTA 0113 4T BA2K2	55	75	90	100	180	200	240	421	748	302
SINUS PENTA 0150 4T BA2K2	75	90	110	120	215	270	324
SINUS PENTA 0162 4T BA2K2	90	110	132	132	240	290	324
SINUS PENTA 0180 4T XA2K0	110	132	160	160	300	340	408	409	882	500
SINUS PENTA 0202 4T XA2K0	132	150	200	200	345	420	504
SINUS PENTA 0217 4T XA2K0	150	185	220	220	375	460	552
SINUS PENTA 0260 4T XA2K0	160	200	250	250	425	560	672
SINUS PENTA 0313 4T XA2K0	185	220	280	280	480	600	720	409	882	578
SINUS PENTA 0367 4T XA2K0	200	250	315	315	550	680	792
SINUS PENTA 0402 4T XA2K0	280	315	400	400	680	850	1020



نصب و راه اندازی اینورتر سینوس پنتا

1. نظارت : در ابتدا چک شود که درايو از نظر مشخصات فنی با پلاک موتور مطابقت داشته باشد.(توان درایو بزرگتر یا مساوی موتور)
2. نصب و سيم بندی : اطمينان حاصل کنيد تمام لوازمی که مورد استفاده قرار می دھيد مناسب درايو شما باشد تمام جزئيات در ارتباط با نصب درايو در راھنما آمده است.
3. روشن کردن: برق ورودی درايو وصل شود و از روشن بودن کیپد اطمینان حاصل فرمایید
4. تنظيم پارامتر : منوی راه اندازی sinus penta ساده ودارای پارامترھای اصلی و لازم جھت برنامه ريزی و اتصال به موتور می باشد (جهت کسب اطلاعات بیشتر به منوال برنامه ریزی مراجعه کنید)
5. راه اندازی: فرمان راه اندازی از طریق ترمینال یا کیپد
6. خطاهای امکان پذیر: اگر خطايی رخ نداده بود به مرحله بعدی برويد و در غير اين صورت تمامی اتصالات ، منبع ولتاژ، DC‐linkو ورودیها را چک کنید
7. تغییر سطح کاربری : درايو sinus penta دارای يک رنج گسترده ای از توابع می باشد. و برای دستيابی به اين توابع می توانيد با استفاده از پارامترP001 سطح کاربری را BASIC، ADVANCED و ENGINEERING تنظیم کنید
8. ریست : بعد از پيدا کردن خطا و رفع عيب ، دستگاه را ريست کنيد. برای این منظور MD13 را فعال کنید (ترمینال 16) و یا دکمه ریست کیپد را فشار دهید.

پیکیربندی اینورتر SINUS PENTA

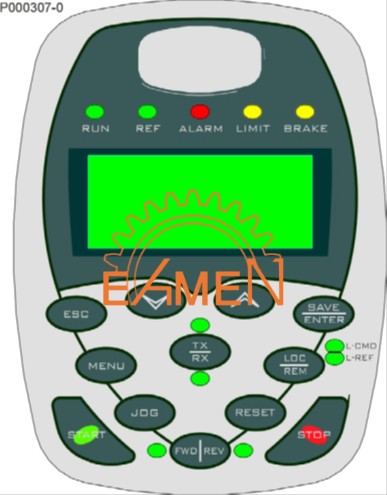

آشنایی با کیپد درایو سانترنو مدل سینوس پنتا







دگمه	علمکرد
	برای خروج از منو و زير منوھا استفاده می شود و مقادير پارامترھای جديد را ثبت می کند (زمانی که حالت ویرایش فعال است، LED چشمک می زند)، که در حافظه غیر فرار ذخیره نمی‌شود (مقدار هنگام خاموش شدن اینورتر از بین می‌رود). اگر حالت اپراتور تنظیم شده باشد و کیپد در صفحه کلید قفل شده باشد، برای راه‌اندازی مجدد ، حداقل ۵ ثانیه دکمه ESC را فشار دهید.
	فلش پایین؛ منوها و زیرمنوها، صفحات در یک زیرمنو یا پارامترها را به ترتیب نزولی پیمایش می‌کند. در حین برنامه‌ریزی، مقدار پارامتر را کاهش می‌دهد.
	فلش بالا؛ منوها و زیرمنوها، صفحات در یک زیرمنو یا پارامترها را به ترتیب صعودی پیمایش می‌کند. در حین برنامه‌ریزی، مقدار پارامتر را افزایش می‌دهد.
	دسترسی به منوها و زیرمنوها، همچنین در حالت PROGROMING،  کلید SAVE مقدار پارامتر جدید را در حافظه غیر فرار (EEPROM) ذخیره می‌کند. این کار از پاک شدن هرگونه تغییر پارامتر در صورت قطع برق جلوگیری می‌کند. اگر هنگام نمایش صفحه کلید، کلید SAVE/ENTER فشار داده شود، این کلید امکان نمایش صفحه “راهنمای صفحه کلید” را فراهم می‌کند که در آن متغیرهای مشاهده شده در صفحه قبلی به تفصیل توضیح داده شده‌اند.
	اگر بیش از یک بار فشار داده شود، منوها را مرور می‌کند: صفحه شروع → صفحه دسترسی برای تغییر پارامترها → صفحه شناسه SW → صفحه کلید → صفحه شروع و به همین ترتیب.
	پارامترهای مربوطه از صفحه کلید به اینورتر (TX) دانلود  یا  پارامتر UPLOAD از اینورتر به صفحه کلید (RX) منتقل می شود؛ انتخاب فعال با صفحه نمایش داده شده مشخص می‌شود؛ LED مربوطه TX یا RX شروع به چشمک زدن می‌کند. برای تأیید Upload/Download، زمانی که انتخاب مورد نظر فعال است، کلید Save/Enter را فشار دهید.
	با این دگمه، رفرنس ها و دستورات از طریق صفحه کیپد وارد می‌شوند؛ با فشار دوباره آن، به پیکربندی قبلی باز می‌گردد یا بسته به نوع پیش‌تنظیم صفحه کلید، ارجاع فعال را در صفحه کلید تغییر می‌دهد (به منوی نمایش در منوال برنامه‌نویسی SINUS PENTA مراجعه کنید).
	بعد از رفع خطا دگمه ریست را یکبار فشار دهید
	موتور روشن و شروع به کار می کند.
	با فشردن شدن اين دکمه موتور متوقف می شود.
	کلید جاگ (Jog) تنها زمانی  که کیپد به عنوان یکی از رفرنس فرمان  انتخاب می شود، فعال می باشد؛ اگر این کلید فشرده شود، مقدار پارامتر جاگ  در پارامتر مربوطه وارد می‌شود.
	این دگمه  جهت رفرنس کلی را معکوس می‌ کند. برای تغییر جهت چرخش، دوباره این کلید را فشار دهید.



جهت آشنایی با نحوه پارامتردهی درایو Sinus Penta به فایل آشنایی با برنامه‌های سینوس پنتا مراجعه کنید.



چرا اینورتر SINUS PENTA می تواند جایگزین مناسب جهت درایو های اروپایی باشد؟

• نسبت به برخی برندهای مطرح اروپایی مانند ABB، Siemens یا Schneider، درایو SINUS PENTA معمولاً با قیمتی رقابتی‌تر عرضه می‌شود، بدون اینکه از نظر کیفیت یا عملکرد افت داشته باشد.
• در شرایط فعلی کشور اکثر برندهای اروپایی هیچ نمایندگی در بازار ایران ندارند و ازین جهت تهیه آنها و خدمات پس از فروش این درایوها معمولا به جهت در دسترس نبودن اقلام یدکی سخت و هزینه برخواهد بود ولی با توجه به اینکه درایو سانترنو دارای نمایندگی انحصاری در بازار ایران می باشد، از بابت خدمات پس از فروش این نگرانی وجود ندارد.
• پیمانکاران همیشه علاقمند هستند که روی برندی کار کنند تا بتوانند بدون دغدغه قیمتی پروژه ای را به انتها برساند ما این قول را به شما می دهیم که تا در این راه بدون دغدغه دامپینگ قیمتی در پروژه ها در کنار شما حضور داشته باشیم
• اینور تر سینوس پنتا به وفور در صنایع مختلف و در توان های مختلف استفاده  و امتحان خود را پس داده است.
• دارا بودن انبار استوک فوق العاده جهت استفاده در پروژه های مختلف از جمله مزایای این درایو می باشد.
• امکان وارادات در توانهای بالا به صورت نو و دارای گارانتی بدون هیچ گونه دغدغه
• نصب درایو توسط کارشناسان شرکت سانترنو در اسرع وقت
• گارانتی 36 ماهه (مسئله ای که در برند های دیگر اروپایی امکان پذیر نیست)



با توجه به موارد گفته شده انتخاب این درایو به عنوان یک درایو اروپایی معتبر ، انتخابی ارزشمند بوده و می توانید جهت لیست قیمت اینورتر  SINUS PENTA و همچنین تعریف پروژه خاص با کارشناسان شرکت ایمن سان ارتباط برقرار کنید.
